Eaton 197219 EASY-E4-DC-8TE1 Module de commande 24 V/DC – Conrad Electronic Suisse

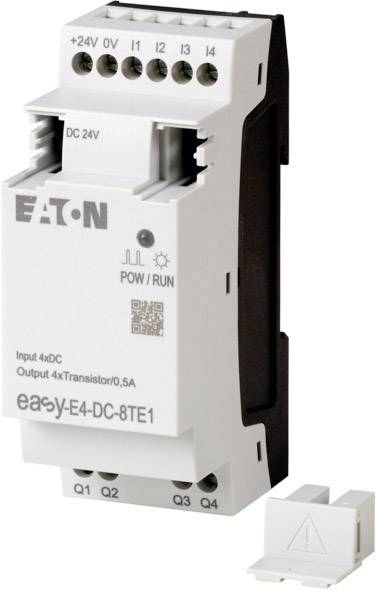

Relais industriel Eaton, modèle easy-E4-DC-8TE1, couleur blanche, avec connexion DC 24V, entrées et sorties étiquetées.

Relais industriel Eaton, modèle easy-E4-DC-8TE1, couleur blanche, avec connexion DC 24V, entrées et sorties étiquetées.

Un boîtier de commande gris Eaton avec plusieurs connexions portant l'inscription 'DC 24V, easyE4-DC-8TE1'.

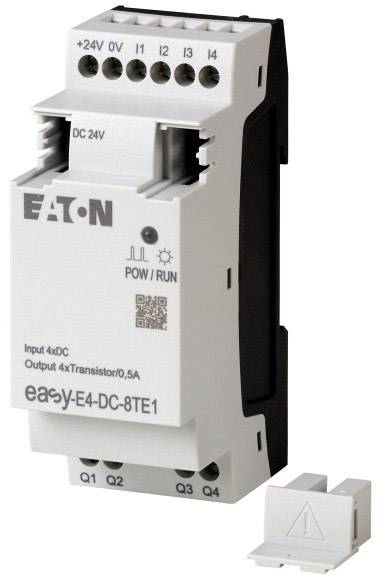

Un module d'automatisation d'Eaton, modèle easyE4-DC-8TE1. Il dispose d'entrées et de sorties pour les commandes de transistors.

1/3

Eaton

Fiche technique (PDF)

Livraison le lun. 13 juillet

10 pièce(s)

Nombre

pièce(s)

Total (CHF 90.61 / pièce(s))

CHF 90.61

excl. TVA

uniquement CHF 9.29

Plus que 10 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Position de montage : verticale ou horizontale
Entrée selon IEC/en 61000-4-6 : 10 V.
Poids : 0 081 kg
Pièges à bascule (IEC/en 60068-2-31) [hauteur de chute] : 50 mm
Pression d'air (fonctionnement) : 795 - 1080 hPa
Résistance aux chocs (IEC/en 60068-2-27) demi-sinus 15 g/11 ms : 18 chocs
Puissance dissipée statique, indépendante du courant [PVS] : 1 W.
Champs électromagnétiques (RFI), conformément à la norme CEI en 61000-4-3: 0.8 - 1.0 GHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/M.
Nombre d'interfaces HW Industrial Ethernet : 0
Nombre d'interfaces HW autres: 2
Nombre de sorties numériques : 4
Décharge électrostatique (ESD) : 6 kV
Stockage [ϑ]: -40 à +70 °C.
Longueur de câble : 100 m (non blindé)
Ondulation résiduelle : ≦ 5 %
Courant de commutation : 0.5 A
Bornes à vis : 6,5 mm

Type de produit: Module de commande

Référence fabricant: 197219

Type: EASY-E4-DC-8TE1

Nombre d’entrées analogiques max.: 0

Nombre de sorties analogiques max.: 0

Nombre d’entrées numériques max.: 4

Tension de fonctionnement min.: 20.4 V/DC

Tension de fonctionnement: 20.4 - 24 V/DC

Tension de fonctionnement max.: 24 V/DC

Tension de fonctionnement: 24 V/DC

Hauteur: 90 mm

Longueur: 58 mm

Largeur: 35.5 mm

: IP20

Dim.: (L x l x H) 58 x 35.5 x 90 mm

Convient pour: Eaton Easy

Montage: Rail DIN IEC/en 60715, 35 mm ou montage à vis avec équerres de fixation ZB4-101-GF1 (accessoire)

Température ambiante max.: +55 °C

Température ambiante min.: -25 °C

Couleur: multicolore

Poids: 0

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 1954945 Eaton 197219 EASY-E4-DC-8TE1 Module de commande 24 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1954945 Eaton 197219 EASY-E4-DC-8TE1 Module de commande 24 V/DC

Description

Extension d'entrée/sortie pour easyE4, 24 V CC, entrées numériques : 4, sorties numériques : 4 transistors, borne à vis
