Name: Eaton;197213 EASY-E4-DC-12TC1 24 V/DC
Brand: Eaton
SKU: 1954939
Availability: BackOrder

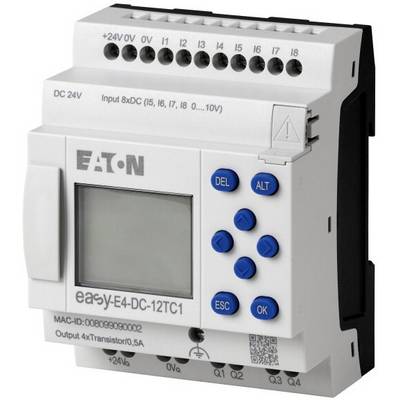

Un automate central avec affichage et touches bleues, modèle 'Eaton easy-E4-DC-12TC1', pour le contrôle des entrées numériques.

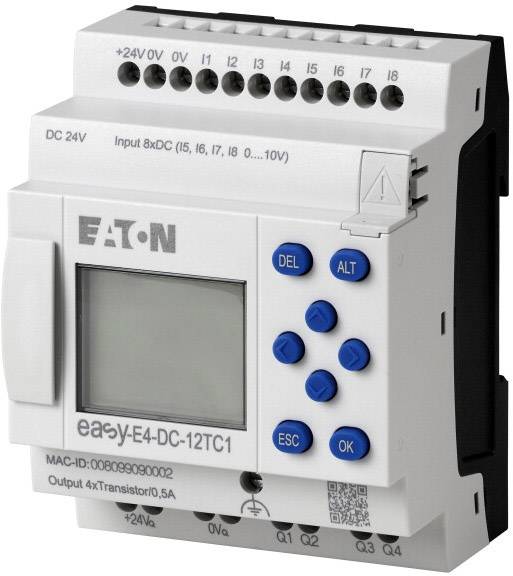

Un module logique programmable avec affichage LCD et touches. Les entrées et sorties sont conçues pour le contrôle de systèmes électroniques.

1/2

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 12 janvier 2027

Nombre

pièce(s)

Total (CHF 161.95 / pièce(s))

CHF 161.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Position de montage : verticale ou horizontale
Entrée selon IEC/en 61000-4-6 : 10 V.
Poids : 0 178 kg
Pièges à bascule (IEC/en 60068-2-31) [hauteur de chute] : 50 mm
Pression d'air (fonctionnement) : 795 - 1080 hPa
Résistance aux chocs (IEC/en 60068-2-27) demi-sinus 15 g/11 ms : 18 chocs
Puissance dissipée statique, indépendante du courant [PVS] : 2 W.
Champs électromagnétiques (RFI), conformément à la norme CEI en 61000-4-3: 0.8 - 1.0 GHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/M.
Nombre d'interfaces HW Industrial Ethernet : 1
Nombre d'interfaces HW autres : 1
Nombre de sorties numériques : 4
Résolution : 12 bits (valeur 0 - 4095)
Taux de transfert de données : 10/100 Mbits/s.
Impédance d'entrée : 13.3 kΩ
Entrées utilisables comme entrées analogiques : 4 (I5, I6, I7, I8)
Décharge électrostatique (ESD) : 6 kV
Ethernet : Cat5
Stockage [ϑ]: -40 à +70 °C.
Longueur de câble : ≦ 30, blindé m
Ondulation résiduelle : ≦ 5 %
Courant de commutation : 0.5 A
Bornes à vis : 6,5 mm

Type de produit: Module de commande

Référence fabricant: 197213

Type: EASY-E4-DC-12TC1

Nombre d’entrées analogiques max.: 4

Nombre de sorties analogiques max.: 0

Nombre d’entrées numériques max.: 8

Nombre d’entrées max.: 8

Nombre de sorties max.: 4

Nombre de sorties transistor max.: 4

Tension de fonctionnement min.: 20.4 V/DC

Tension de fonctionnement: 20.4 - 24 V/DC

Tension de fonctionnement max.: 24 V/DC

Tension de fonctionnement: 24 V/DC

Hauteur: 90 mm

Longueur: 58 mm

Largeur: 71.5 mm

: IP20

Dim.: (L x l x H) 58 x 71.5 x 90 mm

Affichage: oui

Montage: Rail DIN IEC/en 60715, 35 mm ou montage à vis avec équerres de fixation ZB4-101-GF1 (accessoire)

Heure en temps réel: oui

Température ambiante max.: +55 °C

Température ambiante min.: -25 °C

Minuterie hebdo/annuelle: oui

Poids: 0

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 1954939 Eaton;197213 EASY-E4-DC-12TC1 24 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1954939 Eaton;197213 EASY-E4-DC-12TC1 24 V/DC

Description

Relais de commande, extensible, connectable en réseau (Ethernet), 24 V CC, numériques : 8, dont 4 utilisables en analogique, nombre de sorties : transistor : 4, borne à vis

Description

Relais de commande, extensible, connectable en réseau (Ethernet), 24 V CC, numériques : 8, dont 4 utilisables en analogique, nombre de sorties : transistor : 4, borne à vis
