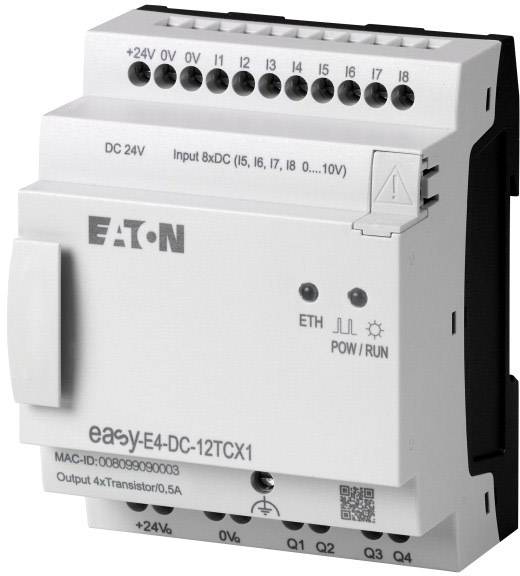

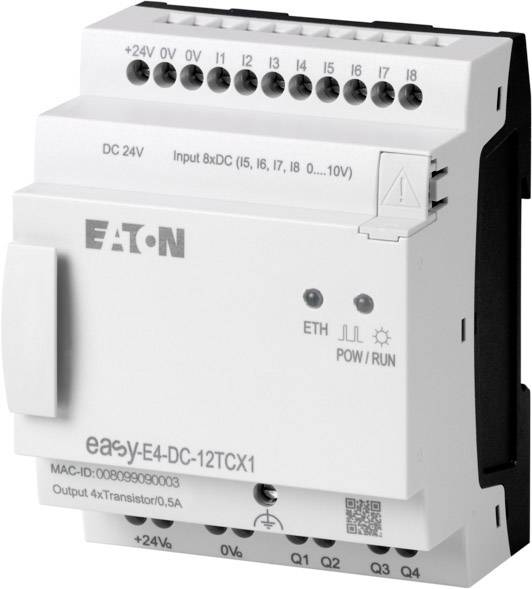

Eaton 197214 EASY-E4-DC-12TCX1 24 V/DC
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 131.31 / pièce(s))
CHF 142.94
-8 %
CHF 131.31
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Position de montage : verticale ou horizontale
- Entrée selon IEC/EN 61000-4-6: 10 V
- Poids : 0,155 kg
- Pièges à bascule (IEC/en 60068-2-31) [hauteur de chute] : 50 mm
- Pression d'air (fonctionnement) : 795 - 1080 hPa
- Résistance aux chocs (IEC/en 60068-2-27) demi-sinus 15 g/11 ms : 18 chocs
- Puissance dissipée statique, indépendante du courant [PVS] : 2 W
- Champs électromagnétiques (RFI), conformément à la norme CEI en 61000-4-3: 0.8 - 1.0 GHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz : 1 V/m
- Nombre d'interfaces HW Industrial Ethernet : 1
- Nombre d'interfaces HW autres : 1
- Nombre de sorties numériques : 4
- Résolution : 12 bits (valeur 0 - 4095)
- Taux de transfert de données : 10/100 Mbits/s
- Impédance d'entrée : 13.3 kΩ
- Entrées utilisables comme entrées analogiques : 4 (I5, I6, I7, I8)
- Décharge électrostatique (ESD) : 6 kV
- Ethernet : Cat5
- Stockage [ϑ]: -40 à +70 °C.
- Longueur de câble : ≦ 30, blindé m
- Ondulation résiduelle : ≦ 5 %
- Courant de commutation : 0,5 A
- Bornes à vis : 6,5 mm
- Type de produit
Module de commande
- Référence fabricant
197214
- Type
EASY-E4-DC-12TCX1
- Nombre d’entrées analogiques max.
4
- Nombre de sorties analogiques max.
0
- Nombre d’entrées numériques max.
8
- Tension de fonctionnement min.
20.4 V/DC
- Tension de fonctionnement
20.4 - 24 V/DC
- Tension de fonctionnement max.
24 V/DC
- Tension de fonctionnement
24 V/DC
- Hauteur
90 mm
- Longueur
58 mm
- Largeur
71.5 mm
IP20
- Dim.
(L x l x H) 58 x 71.5 x 90 mm
- Montage
Rail DIN IEC/en 60715, 35 mm ou montage à vis avec équerres de fixation ZB4-101-GF1 (accessoire)
- Température ambiante max.
+55 °C
- Température ambiante min.
-25 °C
- Minuterie hebdo/annuelle
oui
- Poids
0.155 kg
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 1954940 Eaton 197214 EASY-E4-DC-12TCX1 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1954940 Eaton 197214 EASY-E4-DC-12TCX1 24 V/DC
Description
Relais de commande, extensible, connectable en réseau (Ethernet), 24 V CC, numérique : 8, dont 4 utilisables en analogique, nombre de sorties : transistor : 4, borne à vis
