Eaton 197223 EASY-E4-DC-6AE1 Module de commande 24 V/DC – Conrad Electronic Suisse

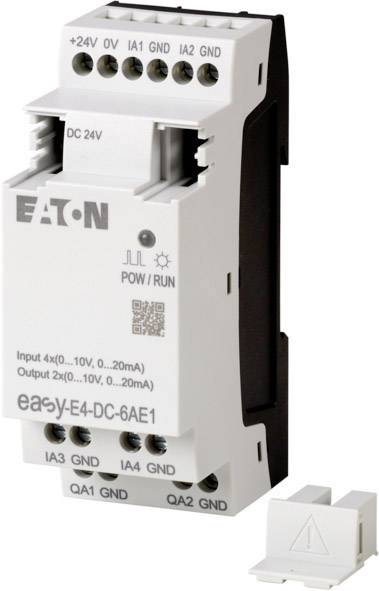

Module électronique avec plusieurs connexions, portant la marque 'Eaton' et différentes valeurs de tension.

Module électronique avec plusieurs connexions, portant la marque 'Eaton' et différentes valeurs de tension.

Dispositif de commutation électronique d'Eaton, gris et blanc, doté de plusieurs bornes de connexion, identifié avec '+24V', 'OV', 'IA1', 'IA2', 'GND', et d'autres.

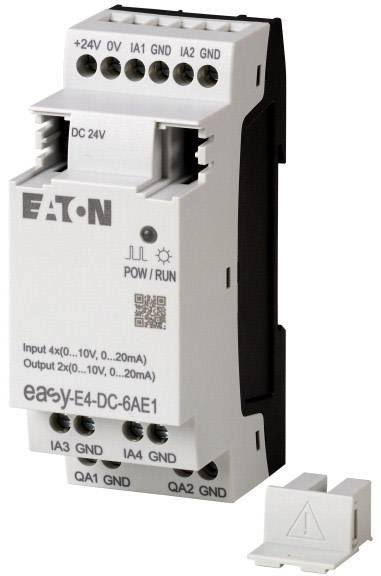

'Automate programmable à mémoire d'Eaton, modèle easyE4-DC-6AE1, avec entrées et sorties pour applications de commande industrielle.'

1/3

Eaton

Fiche technique (PDF)

Livraison le jeu. 17 septembre

4 pièce(s)

Nombre

pièce(s)

Total (CHF 138.71 / pièce(s))

CHF 138.71

excl. TVA

uniquement CHF 13.93

Plus que 4 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Position de montage : verticale ou horizontale
Entrée selon IEC/en 61000-4-6 : 10 V.
Poids : 0 088 kg
Pièges à bascule (IEC/en 60068-2-31) [hauteur de chute] : 50 mm
Pression d'air (fonctionnement) : 795 - 1080 hPa
Résistance aux chocs (IEC/en 60068-2-27) demi-sinus 15 g/11 ms : 18 chocs
Puissance dissipée statique, indépendante du courant [PVS] : 2 W.
Champs électromagnétiques (RFI), conformément à la norme CEI en 61000-4-3: 0.8 - 1.0 GHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/M.
Nombre d'interfaces HW Industrial Ethernet : 0
Nombre d'interfaces HW autres: 2
Nombre de sorties numériques : 0
Résolution : 12 bits (valeur 0 - 4095)
Décharge électrostatique (ESD) : 6 kV
Stockage [ϑ]: -40 à +70 °C.
Longueur de câble : ≦ 10, blindé m
Ondulation résiduelle : ≦ 5 %
Courant de commutation : 0.5 A
Bornes à vis : 6,5 mm

Type de produit: Module de commande

Référence fabricant: 197223

Type: EASY-E4-DC-6AE1

Nombre d’entrées analogiques max.: 4

Nombre de sorties analogiques max.: 2

Nombre d’entrées numériques max.: 0

Tension de fonctionnement min.: 20.4 V/DC

Tension de fonctionnement: 20.4 - 24 V/DC

Tension de fonctionnement max.: 24 V/DC

Tension de fonctionnement: 24 V/DC

Hauteur: 90 mm

Longueur: 58 mm

Largeur: 35.5 mm

: IP20

Dim.: (L x l x H) 58 x 35.5 x 90 mm

Convient pour: Eaton Easy

Montage: Rail DIN IEC/en 60715, 35 mm ou montage à vis avec équerres de fixation ZB4-101-GF1 (accessoire)

Température ambiante max.: +55 °C

Température ambiante min.: -25 °C

Poids: 0

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 1954949 Eaton 197223 EASY-E4-DC-6AE1 Module de commande 24 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1954949 Eaton 197223 EASY-E4-DC-6AE1 Module de commande 24 V/DC

Description

Extension d'entrée/sortie pour easyE4, 24 V CC, entrées analogiques : 4, sorties analogiques : 2, borne à vis
