Name: ifm Electronic Mechatronischer Durchflusssensor SBN234 SBN234 Betriebsspannung (Bereich): 18 - 30 V/DC 1 St.
Brand: ifm Electronic
SKU: 3320956
Availability: BackOrder

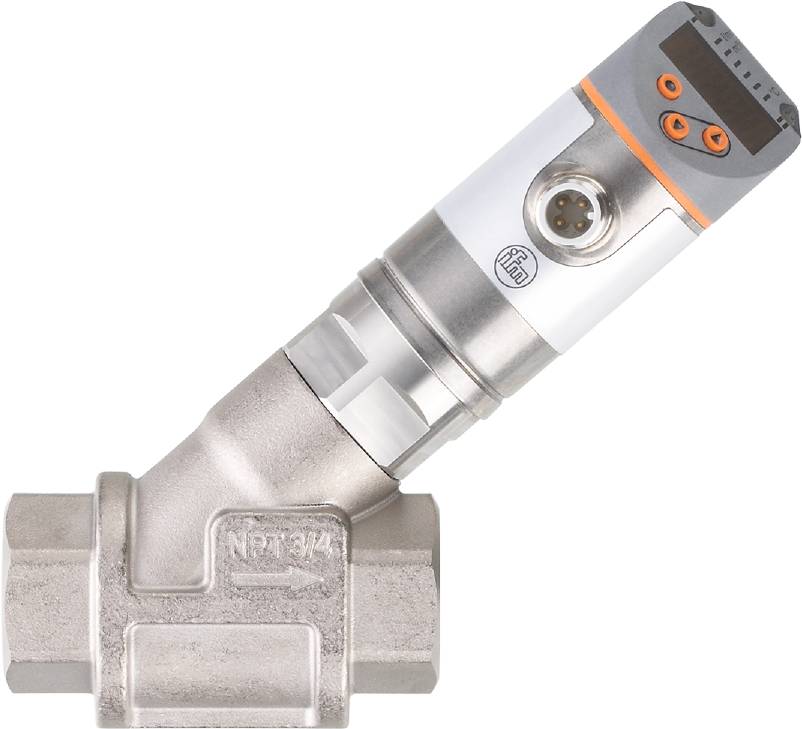

Ein Ventil mit einem integrierten Sensor, zeigt ein digitales Display. Es dient zur Messung und Steuerung von Durchflüssen in Rohrleitungen.

Abbildung ähnlich

Produkt-Art

Mechatronischer Durchflusssensor

Betriebsspannung min.

18 V/DC

Betriebsspannung max.

30 V/DC

Typ

SBN234

Betriebsspannungsbereich

18 - 30 V/DC

Datenblatt (PDF)

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 399.95 / Stück)

CHF 399.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm SBN234 Mechatronischer Durchflusssensor

Präzise Erfassung von Durchfluss in Rohrleitungen
Geeignet für Wasser, Öle und Glykol-Lösungen
Präziser linearisierter Analogausgang
Robustes Gehäuse mit sehr hoher Druckfestigkeit
Lebenserwartung von mehr als 10 Millionen Schaltzyklen
Komfortable Bedienung über Tasten oder Parametrierung über IO-Link

Technische Daten

Analogausgang Strom [mA]: 4...20
Ansprechdynamik T05 / T09 - Temperaturueberwachung [s]: T09 = 120 (Q > 1 l/min)
Ansprechzeit - Stroemungsueberwachung [s]: 0,01
Anzahl der analogen Ausgänge: 1
Anzahl der digitalen Ausgänge: 2
Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
Anzeige: Anzeigeeinheit: 3 x LED, grün; Schaltzustand: 2 x LED, gelb; Messwerte: alphanumerische Anzeige, rot / grün 4-stellig; Programmierung: alphanumerische Anzeige, 4-stellig
Anzeigebereich - Temperaturueberwachung [°F]: -26...252
Anzeigebereich [gph]: 0...720
Anzeigebereich [gpm]: 0...12
Druckfestigkeit [MPa]: 4
IO-Link Revision: 1.1
SDCI-Norm: IEC 61131-9 CDV
Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
Applikation: für den industriellen Einsatz
Auflösung [gph]: 5
Auflösung [gpm]: 0.1
Auflösung - Temperaturueberwachung [°F]: 2
Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
Ausgangssignal: Schaltsignal; Analogsignal; Frequenzsignal; IO-Link; (konfigurierbar)
Benötigte Masterportklasse: A
Bereitschaftsverzögerungszeit [s]: < 3
Besondere Eigenschaft: Vergoldete Kontakte
Betriebsspannung [V]: 18...30 DC; (nach SEL/PEL)
Dämpfung Analogausgang dAA - Stroemungsueberwachung [s]: 0...5
Dämpfung Prozesswert dAP - Stroemungsueberwachung [s]: 0...5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 150; (je Ausgang 2 x 200 (...140 °F); 2 x 250 (...104 °F))
Druckfestigkeit [bar]: 40
Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
Frequenz am Endpunkt FRP [Hz]: 10...10000
Frequenz am Endpunkt FRP - Temperaturueberwachung [Hz]: 10...10000
Frequenz des Ausgangs [Hz]: 0...10000
Frequenzendpunkt FEP [gph]: 40...600
Frequenzendpunkt FEP [gpm]: 0,67...10
Frequenzendpunkt FEP - Temperaturueberwachung [°F]: 54...212
Frequenzstartpunkt FSP - Temperaturueberwachung [°F]: 14...172
Genauigkeit - Temperaturueberwachung [K]: 3 (77 °F; Q > 1 l/min)
Genauigkeit (im Messbereich) - Stroemungsueberwachung: ± (4 % MW + 1 % MEW); (Q > 1 l/min; Medium- und Umgebungstemperatur: +71,6 °F ± 4K)
Gesamtzahl Ausgänge: 2
Gewicht [g]: 693.000
In Schritten von - Temperaturueberwachung [°F]: 2
Kommunikationsschnittstelle: IO-Link
Kurzschlussschutz: ja
Lagertemperatur [°F]: 5...176
MAWP bei Applikationen gemäß CRN [bar]: 40
Max. Bürde [Ω]: 500
max. Spannungsabfall Schaltausgang DC [V]: 2
Medien: Flüssige Medien; Wasser; Glykol-Lösungen; Kühlschmiermittel
Mediumtemperatur [°F]: 14...212
Messbereich [gph]: 10...600
Messbereich [gpm]: 0,2...10
Messbereich - Temperaturueberwachung [°F]: 14...212
Messdynamik: 1:50
Min. Prozesszykluszeit [ms]: 5
MTTF: 145
Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Stromausgang; Medienauswahl; Dämpfung Schalt-/Analogausgang; Display drehbar / abschaltbar; Standard-Maßeinheit; Farbe Prozesswert
Profile: Smart Sensor: Process Data Variable; Device Identification
Prozessanschluss: Gewindeanschluss 3/4" NPT
Prozessdaten analog: 2
Prozessdaten binär: 2
Rückschaltpunkt rP [gph]: 0...595
Rückschaltpunkt rP [gpm]: 0...9,9
Schaltpunkt SP [gph]: 5...600
Schaltpunkt SP [gpm]: 0,1...10
Schaltpunkt SP - Temperaturueberwachung [°F]: 16...212
Schaltspiele (mechanisch): 10 Millionen
Schrittweite [gph]: 5
Schrittweite [gpm]: 0,1
Schutzart: IP 65; IP 67
Schutzklasse: III
SIO-Mode: ja
Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
Stromaufnahme [mA]: < 50
Temperaturdrift - Temperaturueberwachung: 0,9802 °F / K
Überlastfest: ja
Umgebungstemperatur [°F]: 32...140
Verpolungsschutz: ja
Werkstoffe in Kontakt mit dem Medium: 1.4401 (Edelstahl / 316); 1.4404 (Edelstahl / 316L); Messing (2.0371); Messing chemisch vernickelt; PPS; O-Ring: FKM
Wiederholgenauigkeit - Stroemungsueberwachung: ± 1 % MEW

Produkt-Art: Mechatronischer Durchflusssensor

Typ: SBN234

Betriebsspannung min.: 18 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 18 - 30 V/DC

Besonderheiten: LED-Anzeige

Anschluss: M12

Ansprechzeit: 0.01 s

Ausgänge: Analog Strom

Dichtungsmaterial: FKM

Betriebsdruck (max.): 40 bar

Gewicht: 693.000 g

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant
