ifm Electronic AL1403 AL1403 Sensor/Aktorbox aktiv Multipolverteiler 1 St.

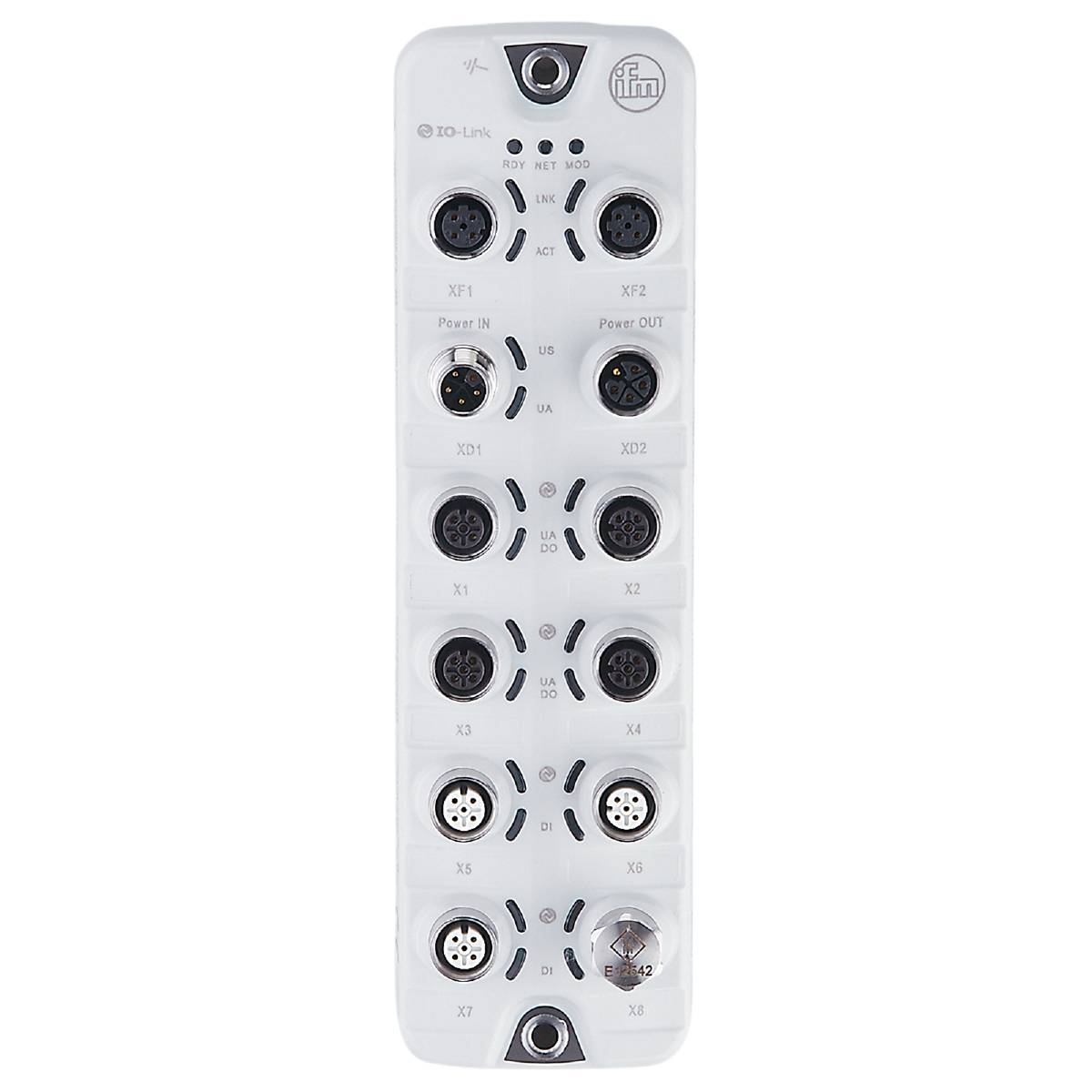

Ein weißes Industriegerät mit mehreren runden Anschlüssen in drei Reihen. Oben sind Markierungen 'IO-Link' und 'Peer In/Out'.

Abbildung ähnlich

Produkt-Art

Sensor/Aktorbox aktiv

Anzahl Signalplätze

Anzahl Verteiler

8-fach

Typ

AL1403

Stammleitung

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 638.25 / Stück)

CHF 638.25

zzgl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm AL1403 IO-Link Master PerformanceLine

Daisy-Chain-Spannungsversorgung mit standardisierter L-codierter M12-Verbindungstechnik
Einstellbare Strombegrenzung pro Port für den sicheren Betrieb
Spannungs- und Strommessung pro Port zum Energie-Monitoring
Anschluss von Aktuatoren bis 2 A möglich
Für den Anschluss von bis zu acht IO-Link-Devices

Technische Daten

Anzahl der digitalen Ausgänge: 12; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 2)
Anzahl der digitalen Eingänge: 12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1)
Anzahl der Ein- und Ausgänge: Anzahl der digitalen Eingänge: 12; Anzahl der digitalen Ausgänge: 12
Anzahl Ports Class A - IO-Link Master: 4
Anzahl Ports Class B - IO-Link Master: 4
Umgebungstemperatur-1 [°C]: -25...60
Applikation: Hygienebereich; E/A-Module für den Feldeinsatz
Betriebsspannung [V]: 20...28 DC; (US ; nach SEL/PEL)
Durchschleiffunktion: Spannungsversorgung; Feldbusschnittstelle
Gesamtzahl der Ein- und Ausgänge: 16; (konfigurierbar)
Gewicht [g]: 434.800
IO-Link Revision - IO-Link Master: 1.1
Kommunikationsschnittstelle: Ethernet; IO-Link
Kurzschlussfest: ja
Kurzschlussfestigkeit Digitaleingänge: ja
Lagertemperatur [°C]: -25...85
Max. zulässige relative Luftfeuchtigkeit [%]: 90
MTTF: 43
Protokoll - Ethernet - PROFINET: PROFINET
Schaltpegel High [V]: 11...30
Schaltpegel Low [V]: 0...5
Schutzart: IP 65; IP 66; IP 67; IP 69K; (Betrieb mit Edelstahl-Verschlusskappen: IP 69K)
Schutzart (NEMA 250): 6P
Schutzklasse: III
Steckverbindung: Prozessanschluss - Pinlayout: 0017 - Steckverbindung: M12; Codierung: A; Dichtung: EPDM / Ethernet - Pinlayout: 0191 - Steckverbindung: M12; Codierung: D; Dichtung: EPDM / Spannungsversorgung IN - Pinlayout: 0210 - Steckverbindung: M12; Codierung: L / Spannungsversorgung OUT - Pinlayout: 0211 - Steckverbindung: M12; Codierung: L; Dichtung: EPDM
Stromaufnahme [mA]: 300...3900; (US)
Strombelastbarkeit gesamt - Aktuatorversorgung_UA [A]: 8
Strombelastbarkeit gesamt - Sensorversorgung_US [A]: 3,6
Strombelastbarkeit je Ausgang - Aktuatorversorgung_UA [mA]: 2000
Strombelastbarkeit je Ausgang - Sensorversorgung_US [mA]: 2000
Strombelastbarkeit je Port - Aktuatorversorgung_UA [A]: 2; (einstellbar: 0...2; Werkseinstellung: 2)
Strombelastbarkeit je Port - Sensorversorgung_US [A]: 2; (einstellbar: 0...2; Werkseinstellung: 0,45)
Übertragungsrate - Ethernet - PROFINET: 100 MBit/s
Übertragungsstandard - Ethernet - PROFINET: 100Base-TX
Übertragungstyp - IO-Link Master: COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
Verschmutzungsgrad: 2
Werkstoff Dichtung: EPDM
Zusätzliche Spannungsversorgung [V]: 20...30 DC; (UA)
