ifm Electronic EVC730 Verbindungsleitung M12 Stecker, gewinkelt, Buchse, gerade 0.25 m Polzahl Sensoren: 4, 5 1 St.

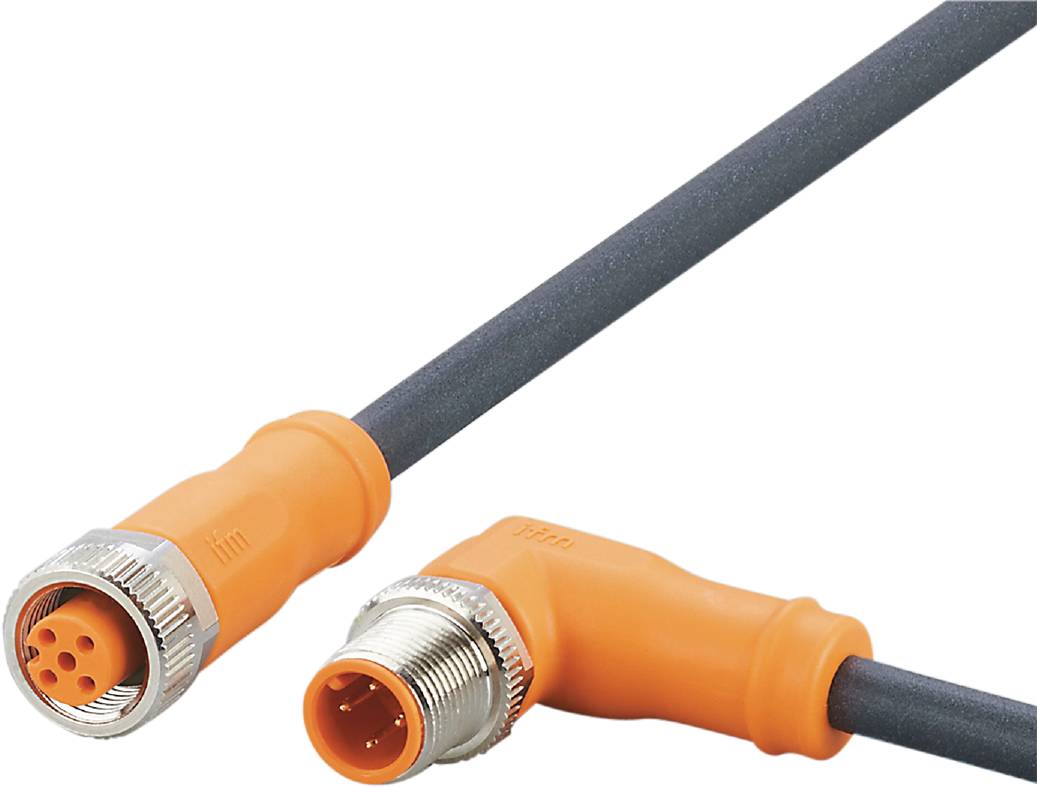

Ein orangefarbener Winkelstecker mit einem Kabel, geeignet für industrielle Anwendungen, zeigt die Steckverbindung und metallische Kontakte.

Abbildung ähnlich

Produkt-Art

Verbindungsleitung

Bauform

Stecker, gewinkelt

Buchse, gerade

Anschlussseite A

M12

Anschlussseite B

M12

Polzahl

Datenblatt (PDF)

Lieferung Do., 12. Nov.

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 27.71 / Stück)

CHF 33.38

-17 %

CHF 27.71

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm EVC730 Verbindungskabel

Großer Kabelquerschnitt für die Reduzierung des Spannungsabfalls und die Übertragung höherer Ströme
Resistent gegen Öle und Kühlschmiermittel
Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag

Technische Daten

Abmessungen [mm]: 35,5 x 15,5 x 38
Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 5 Mio.; Torsionsbeanspruchung: ± 180 °/m
Schleppketteneignung Vorhanden: ja
Umgebungstemperatur-1 [°C]: -25...90
Besondere Eigenschaft: silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung
Betriebsspannung [V]: < 250 AC / < 300 DC
Gewicht [g]: 54.800
Kabel: 2. - Kabel: 0,25 m, PUR, halogenfrei, schwarz, Ø 6,2 mm; 4 x 1,00 mm² (32 x Ø 0,2 mm )
Lagerfeuchte [%]: 10...100
Lagertemperatur [°C]: -25...55
Schutzart: IP 65; IP 67; IP 68; IP 69K
Schutzklasse: II
Silikonfrei: ja
Steckverbindung: 1.Stecker - Pinlayout: 0001 - Steckverbindung: 1 x M12, abgewinkelt; Codierung: A; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm / 3.Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12, gerade; Codierung: A; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
Strombelastbarkeit gesamt [A]: 4
Umgebungstemperatur bewegt [°C]: -25...90
Werkstoff Überwurfmutter: Messing, vernickelt

Typ: EVC730

Produkt-Art: Verbindungsleitung

Bauform: Stecker, gewinkelt
Buchse, gerade

Anschlussseite A: M12

Anschlussseite B: M12

Polzahl: 4
5

Kabellänge: 0.25 m

Mantelmaterial: PUR

Nennspannung: 250 V/AC
300 V/DC

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 1.00 mm²

Anschluss: M12 Stecker

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A
A

Kontaktoberfläche: Vergoldet

Besonderheiten: silikonfrei

Min. Temperatur: -25 °C

Max. Temperatur: 90 °C

Verschlussart: Schraub

Herst.-Teilenr.: EVC730

Inhalt: 1 St.

Kabel-Ø: 6.2 mm

RoHS-konform: Ja

UKCA: Ja
