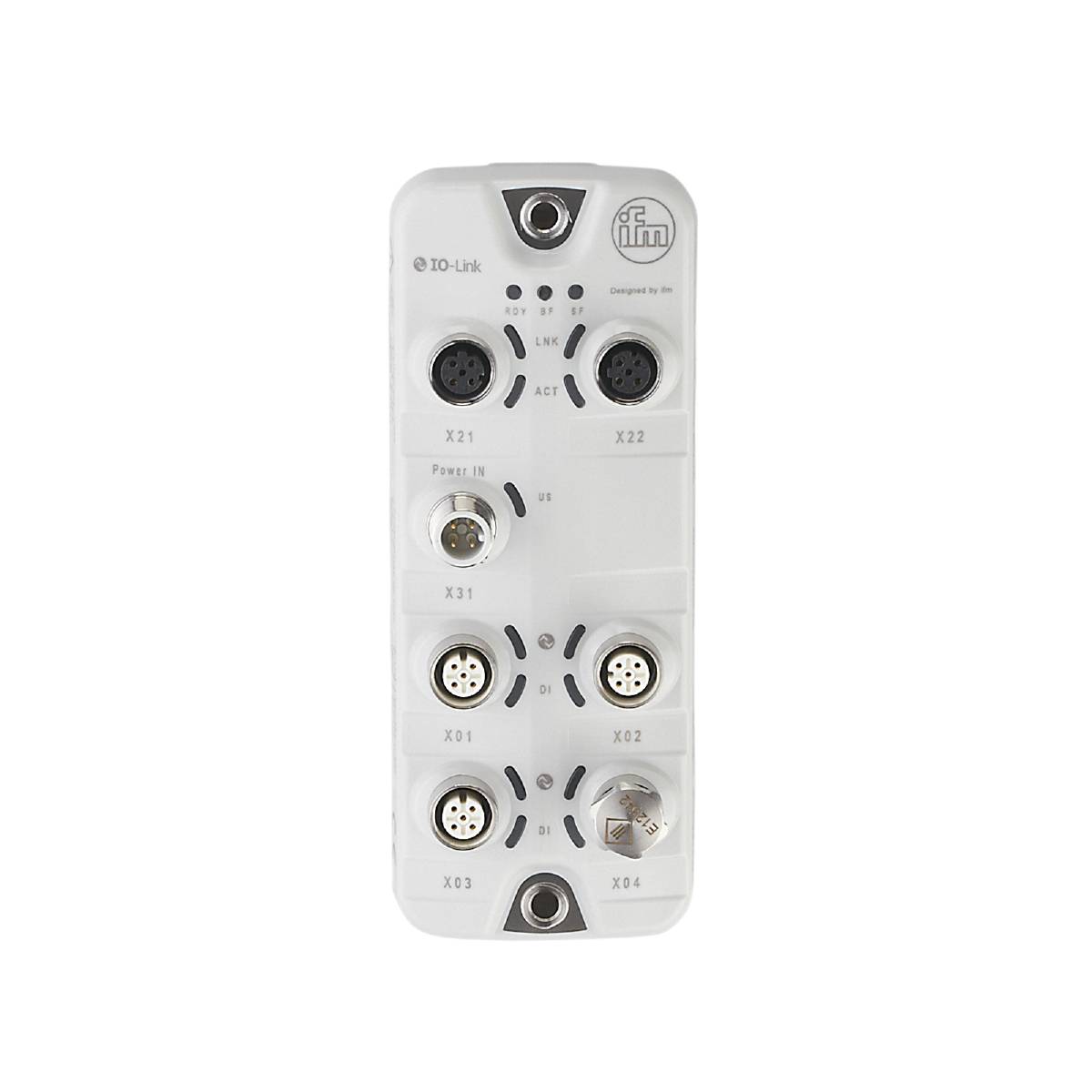

ifm Electronic AL1101 AL1101 Sensor/Aktorbox aktiv Multipolverteiler 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor/Aktorbox aktiv
Anzahl Signalplätze
8
Anzahl Verteiler
4-fach
Typ
AL1101
Anschluss
Steckanschluss
Datenblatt (PDF)
Anzahl
Gesamt (CHF 432.89 / Stück)
CHF 432.89
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm AL1101 IO-Link-Master StandardLine
- Zuverlässige Übertragung von Maschinendaten, Prozessparametern und Diagnosedaten an die Steuerung
- Mit integrierter PROFINET-Schnittstelle
- Hohe Schutzart für die Anforderungen der Lebensmittel- und Getränkeindustrie
- Für den Anschluss von bis zu vier IO-Link-Devices
Technische Daten
- Anzahl der digitalen Ausgänge: 4; (IO-Link Port Class A: 4 x 1)
- Anzahl der digitalen Eingänge: 8; (IO-Link Port Class A: 4 x 2)
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Eingänge: 8; Anzahl der digitalen Ausgänge: 4
- Anzahl Ports Class A - IO-Link Master: 4
- Umgebungstemperatur-1 [°C]: -25...60
- Applikation: Hygienebereich; E/A-Module für den Feldeinsatz
- Betriebsspannung [V]: 20...30 DC; (US ; nach SEL/PEL)
- Durchschleiffunktion: Feldbusschnittstelle
- Gesamtzahl der Ein- und Ausgänge: 8; (konfigurierbar)
- Gewicht [g]: 273.500
- IO-Link Revision - IO-Link Master: 1.1
- Kommunikationsschnittstelle: Ethernet; IO-Link
- Kurzschlussfest: ja
- Kurzschlussfestigkeit Digitaleingänge: ja
- Lagertemperatur [°C]: -25...85
- Max. zulässige relative Luftfeuchtigkeit [%]: 90
- MTTF: 96
- Protokoll - Ethernet - PROFINET: PROFINET
- Schaltpegel High [V]: 11...30
- Schaltpegel Low [V]: 0...5
- Schutzart: IP 65; IP 66; IP 67; IP 69K; (Betrieb mit Edelstahl-Verschlusskappen: IP 69K)
- Schutzart (NEMA 250): 6P
- Schutzklasse: III
- Steckverbindung: Prozessanschluss - Pinlayout: 0017 - Steckverbindung: M12; Codierung: A; Dichtung: EPDM / Ethernet - Pinlayout: 0191 - Steckverbindung: M12; Codierung: D; Dichtung: EPDM / Spannungsversorgung - Pinlayout: 0001 - Steckverbindung: M12; Codierung: A
- Stromaufnahme [mA]: 300...3900; (US)
- Strombelastbarkeit gesamt - Sensorversorgung_US [A]: 3,6
- Strombelastbarkeit je Ausgang [mA]: 300
- Übertragungsrate - Ethernet - PROFINET: 100 MBit/s
- Übertragungsstandard - Ethernet - PROFINET: 100Base-TX
- Übertragungstyp - IO-Link Master: COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
- Verschmutzungsgrad: 2
- Werkstoff Dichtung: EPDM
- Produkt-Art
Sensor/Aktorbox aktiv
- Anzahl Signalplätze
8
- Typ
AL1101
- Anzahl Verteiler
4-fach
- Anschluss
Steckanschluss
IP65
IP66
IP67
IP69K
- Strombelastbarkeit je Steckplatz
300 mA
- Summenstrom (einfache Einspeisung)
3.6 A
- Max. Temperatur
60 °C
- Min. Temperatur
-25 °C
- Anschlussart (Verteilerboxen)
M12-Buchse
M12-Stecker
- Gewicht
273.500 g
- Herst.-Teilenr.
AL1101
- Inhalt
1 St.
- RoHS-konform
Ja
- Besonderheiten
für den Ex-Bereich
- Strombelastbarkeit (gesamt)
3.6 A
- Strombelastbarkeit je I/O Signal
300 mA
- Betriebsspannung min.
20 V/DC
- Betriebsspannung max.
30 V/DC
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3321256 ifm Electronic AL1101 AL1101 Sensor/Aktorbox aktiv Multipolverteiler 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3321256 ifm Electronic AL1101 AL1101 Sensor/Aktorbox aktiv Multipolverteiler 1 St.
Beschreibung
ifm AL1101 IO-Link-Master StandardLine
Ausführung
- Produkttyp: IO-Link Master / Feldmodul | Modell: AL1101 | Montage: Direktmontage an der Maschine mittels Schraubbefestigung | Gehäusematerial: Robustes Vollvergussgehäuse
Lieferumfang
- Geliefert wird: Ifm Electronic IO-Link-Master AL1101, Verpackungseinheit: 1 Stk., EAN: 4021179308885
