ifm Electronic AL1222 AL1222 Sensor/Aktorbox aktiv Multipolverteiler 1 St.

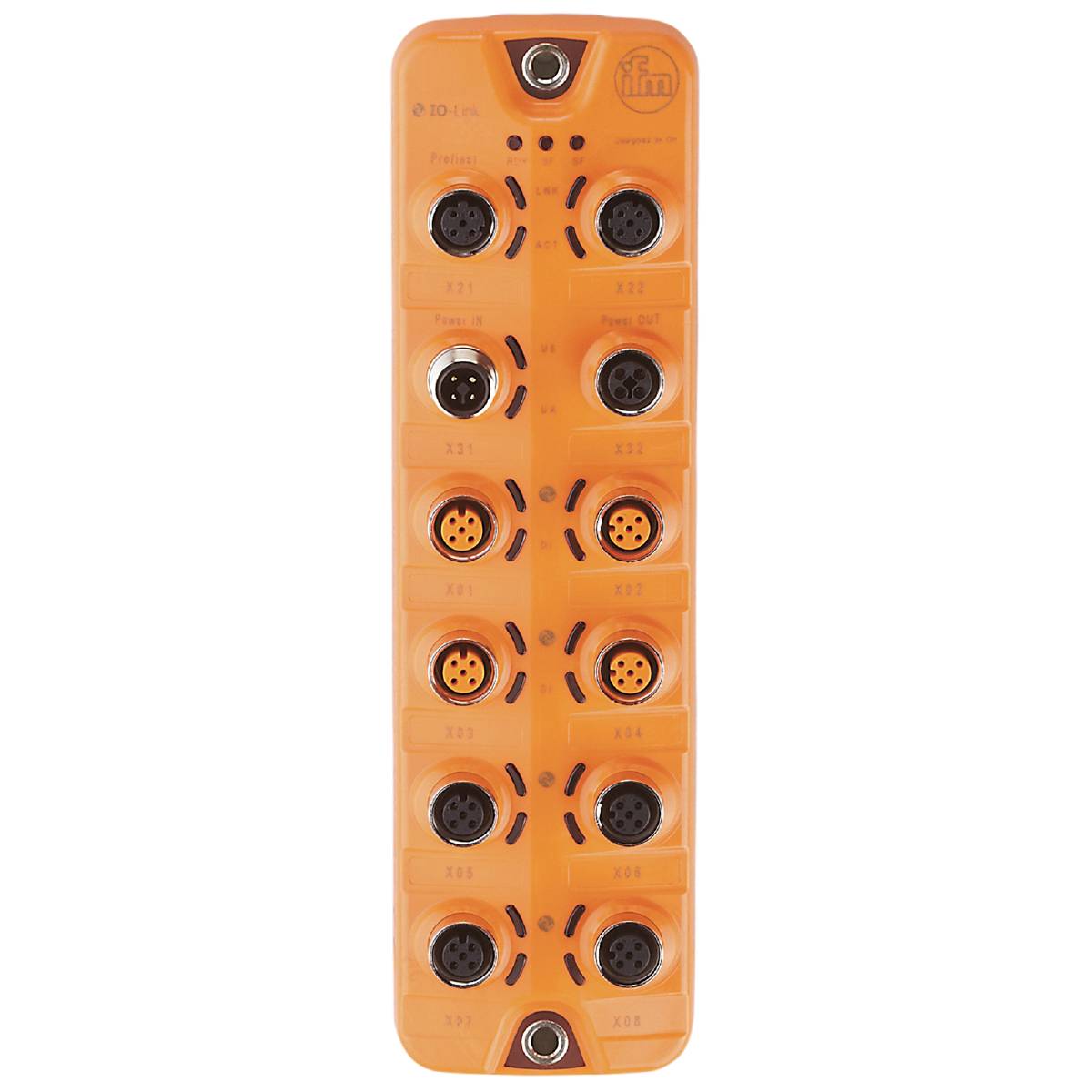

Ein orangefarbenes, rechteckiges Gerät mit zwölf runden Anschlussbuchsen in zwei vertikalen Reihen. Ober- und Unterseite haben zusätzliche Anschlüsse.

Abbildung ähnlich

Produkt-Art

Sensor/Aktorbox aktiv

Anzahl Verteiler

8-fach

Typ

AL1222

Anschluss

M12 Buchse

Schutzart

IP65

IP66

IP67

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 633.63 / Stück)

CHF 687.05

-8 %

CHF 633.63

zzgl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm AL1222 IO-Link-Master PowerLine

Zuverlässige Übertragung von Maschinendaten, Prozessparametern und Diagnosedaten an die Steuerung
Mit integrierter EtherNet/IP-Schnittstelle
PowerLine-Ausführung für die Spannungsversorgung von Aktuatoren
Für den Anschluss von bis zu acht IO-Link-Devices

Technische Daten

Anzahl der digitalen Ausgänge: 8; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 1)
Anzahl der digitalen Eingänge: 12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1)
Anzahl der Ein- und Ausgänge: Anzahl der digitalen Eingänge: 12; Anzahl der digitalen Ausgänge: 8
Anzahl Ports Class A - IO-Link Master: 4
Anzahl Ports Class B - IO-Link Master: 4
Umgebungstemperatur-1 [°C]: -25...60
Applikation: E/A-Module für den Feldeinsatz
Betriebsspannung [V]: 20...30 DC; (US ; nach SEL/PEL)
Durchschleiffunktion: Spannungsversorgung; Feldbusschnittstelle
Gesamtzahl der Ein- und Ausgänge: 12; (konfigurierbar)
Gewicht [g]: 418.300
IO-Link Revision - IO-Link Master: 1.1
Kommunikationsschnittstelle: Ethernet; IO-Link
Kurzschlussfest: ja
Kurzschlussfestigkeit Digitaleingänge: ja
Lagertemperatur [°C]: -25...85
Max. zulässige relative Luftfeuchtigkeit [%]: 90
MTTF: 63
Protokoll - Ethernet - EtherNet/IP: EtherNet/IP
Schaltpegel High [V]: 11...30
Schaltpegel Low [V]: 0...5
Schutzart: IP 65; IP 66; IP 67
Schutzart (NEMA 250): 6P
Schutzklasse: III
Steckverbindung: Prozessanschluss - Pinlayout: 0017 - Steckverbindung: M12; Codierung: A; Dichtung: FKM / Ethernet - Pinlayout: 0191 - Steckverbindung: M12; Codierung: D; Dichtung: FKM / Spannungsversorgung IN - Pinlayout: 0183 - Steckverbindung: M12; Codierung: T / Spannungsversorgung OUT - Pinlayout: 0182 - Steckverbindung: M12; Codierung: T; Dichtung: FKM
Stromaufnahme [mA]: 300...3900; (US)
Strombelastbarkeit gesamt - Aktuatorversorgung_UA [A]: 3,6
Strombelastbarkeit gesamt - Sensorversorgung_US [A]: 3,6
Strombelastbarkeit je Ausgang [mA]: 300
Übertragungsrate - Ethernet - EtherNet/IP: 10 MBit/s; 100 MBit/s
Übertragungsstandard - Ethernet - EtherNet/IP: 10Base-T; 100Base-TX
Übertragungstyp - IO-Link Master: COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
Verschmutzungsgrad: 2
Werkstoff Dichtung: FKM
Zusätzliche Spannungsversorgung [V]: 20...30 DC; (UA)
