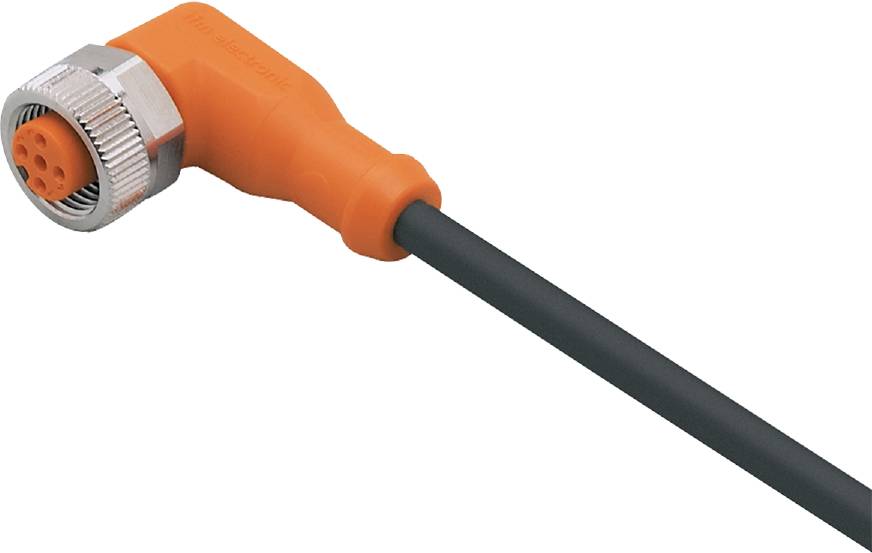

Abbildung ähnlich
Abbildung ähnlich
ifm Electronic EVC090 Anschlussleitung M12 Buchse, gewinkelt 5 m Polzahl Sensoren: 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Anschlussleitung
Bauform
Buchse, gewinkelt
Anschlussseite A
M12
Anschlussseite B
Kabel, offenes Ende
Polzahl
5
Datenblatt (PDF)
Anzahl
Gesamt (CHF 21.23 / Stück)
CHF 21.23
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm EVC090 Anschlusskabel mit Buchse
- Abgewinkelte Bauform für den Einsatz in beengten Platzverhältnissen
- Vergoldete Kontakte für zuverlässige elektrische Verbindungen
- Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
- Großer Betriebstemperaturbereich
Technische Daten
- Abmessungen [mm]: 26,5 x 15,5 x 36,5
- Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 5 Mio.; Torsionsbeanspruchung: ± 180 °/m
- Schleppketteneignung Vorhanden: ja
- Umgebungstemperatur-1 [°C]: -25...90
- Besondere Eigenschaft: silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung
- Betriebsspannung [V]: < 250 AC / < 300 DC
- Gewicht [g]: 153.200
- Kabel: Kabel: 5 m, PUR, halogenfrei, schwarz, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm )
- Lagerfeuchte [%]: 10...100
- Lagertemperatur [°C]: -25...55
- Schutzart: IP 65; IP 67; IP 68; IP 69K
- Schutzklasse: II
- Silikonfrei: ja
- Steckverbindung: Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12, abgewinkelt; Codierung: A; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
- Strombelastbarkeit gesamt [A]: 4
- Umgebungstemperatur bewegt [°C]: -25...90
- Werkstoff Überwurfmutter: Messing, vernickelt
- Typ
EVC090
- Produkt-Art
Anschlussleitung
- Bauform
Buchse, gewinkelt
- Anschlussseite A
M12
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
5
- Kabellänge
5 m
- Mantelmaterial
PUR
- Nennspannung
250 V/AC
300 V/DC
- Außen-Ø
4.3 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
M12 Buchse
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
A
- Kontaktoberfläche
Vergoldet
- Besonderheiten
schleppkettenfähig
- Min. Temperatur
-25 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
EVC090
- Inhalt
1 St.
- Kabel-Ø
4.3 mm
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3315769 ifm Electronic EVC090 Anschlussleitung M12 Buchse, gewinkelt 5 m Polzahl Sensoren: 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3315769 ifm Electronic EVC090 Anschlussleitung M12 Buchse, gewinkelt 5 m Polzahl Sensoren: 5 1 St.
Beschreibung
ifm EVC090 Anschlusskabel mit Buchse
Lieferumfang
- Geliefert wird: Ifm Electronic Anschlusskabel mit Buchse EVC090, Verpackungseinheit: 1 Stk., EAN: 4021179226455
