Weidmüller 1290440000 Connecteur de circuit imprimé Nombre total de pôles 10 Nbr de rangées 1 96 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
10
Dimension grille
3.5 mm
Contenu
96 pc(s)
Nbr total de pôles
10
Fiche technique (PDF)
Nombre (taille du paquet 96 pc(s))
Total (CHF 1.85 / pièce(s))
CHF 177.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Nbr total de pôles 10
- Nbr de rangées 1
- Contenu 96 pc(s)
Notre service pour vous
Caractéristiques techniques
- Profondeur : 10.8 mm
- Montage sur circuit imprimé : raccord à souder THT/THR
- Angle de projection : 180°
- Nombre de broches à souder par pôle : 1
- Diamètre du trou d'assemblage : 1.3 mm
- Matière isolante : LCP GF
- Température de stockage : -25 °C à +55 °C
- Protection contre les contacts : IP20
- Force d'accouplement/pôle : 3.5 N
- Force de traction/pôle : 2.5 N
- Résistance à court terme : 3 x 1 s avec 80 A.
- Longueur de la broche à souder : 1,5 mm
- Diamètre extérieur de la soudure : 2.1 mm
- Diamètre du trou de gabarit : 1.9 mm
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
10
- Nbr total de pôles
10
- Nbr de rangées
1
- Dimension grille
3.5 mm
- Courant nominal
10 A
- Courant nominal - arrondi
10 A
- Nombre de pôles par rangée
10
- Connexion
THT
THR
à souder
- Couleur
noir
- Matériau boîtier
PA
- Référence fabricant
1290440000
- Contenu
96 pc(s)
- Matériau du contact
cuivre
- Largeur
18.9 mm
- Hauteur
15.7 mm
- Température max.
+120 °C
- Température min.
-50 °C
- Type
S2C-SMT 3.50/10/180G 1.5SN BK BX
- Dim.
(l x H) 18.9 mm x 15.7 mm
- Résistance d'isolement
100 MΩ
- Surface de contact coté enfichable
étamé
- Dimensions
18.9 mm x 15.7 mm x 10.8 mm
- Tension nominale
150 V
- Nombre de pôles
10
- Conforme à la norme RoHS
oui
- Cycles d'enfichage
25
- Longueur broche
1.5 mm
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 1949408 Weidmüller 1290440000 Connecteur de circuit imprimé Nombre total de pôles 10 Nbr de rangées 1 96 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1949408 Weidmüller 1290440000 Connecteur de circuit imprimé Nombre total de pôles 10 Nbr de rangées 1 96 pc(s)
Description

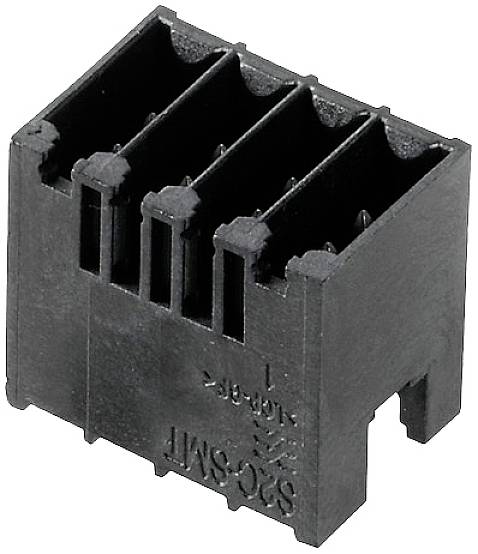

Connecteur mâle pour circuit imprimé, 3.50 mm, Nombre de pôles: 10, Angle de sortie: 180°
