econ connect WS20G Embase mâle Nombre total de pôles 20 Nbr de rangées 2 1 pc(s)

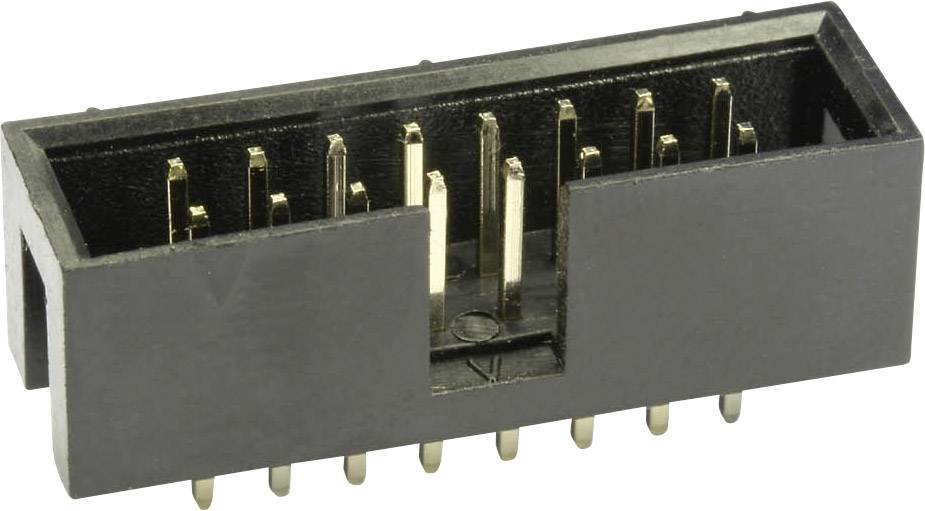

Connecteur en plastique noir avec plusieurs broches dorées. Utilisé pour les connexions électriques dans les dispositifs techniques.

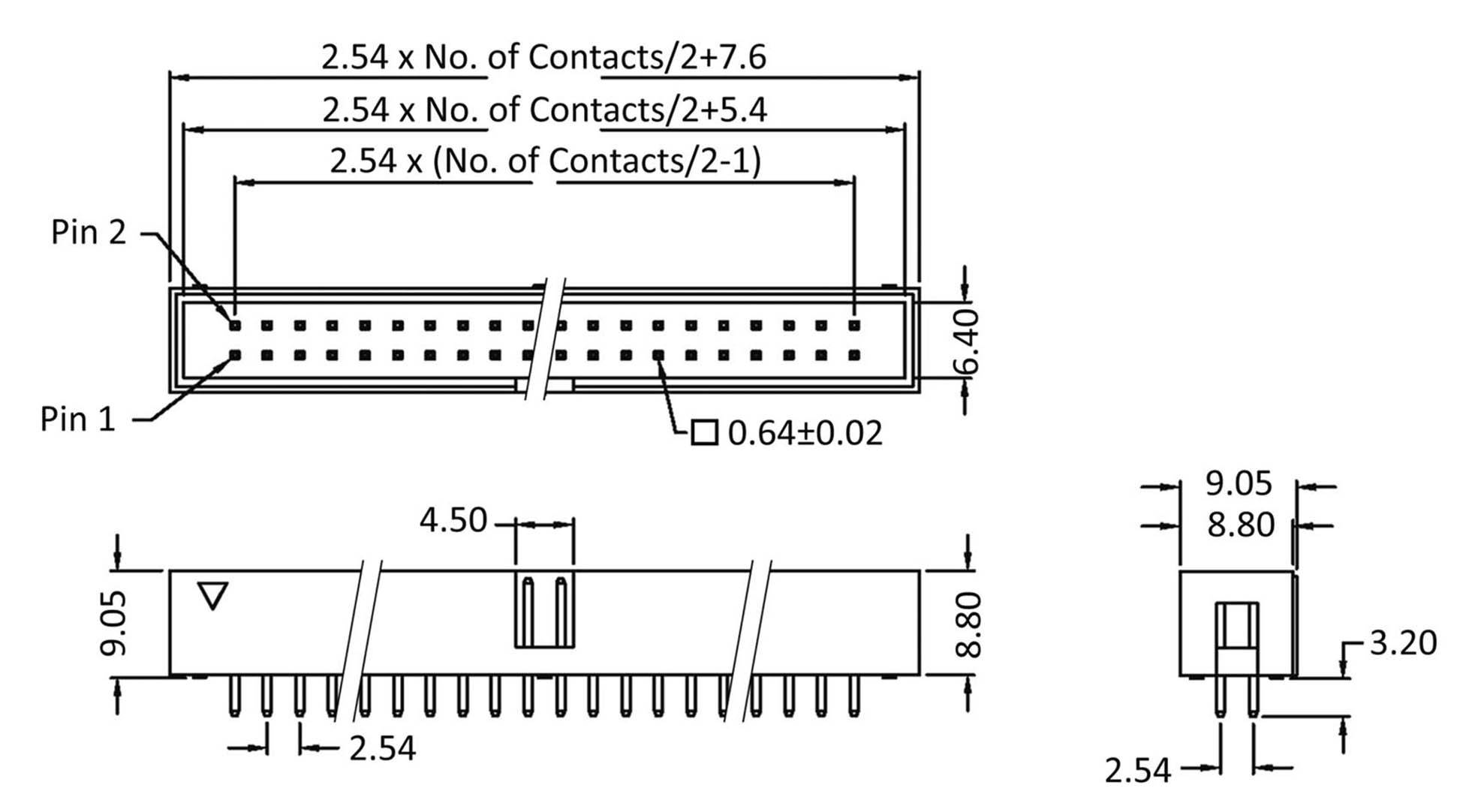

Diagramme d'un connecteur électrique avec dimensions. Montre les écarts de broches de 2,54 mm, les distances de contact totales et individuelles, les positions et hauteurs des broches.
1/2
Photo non contractuelle
Type de produit
Embase mâle
Nombre total de pôles
20
Forme
Barrette mâle droite
Dimension grille
2.54 mm
Contenu
1 pc(s)
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le jeu. 5 novembre
606 pièce(s)
Nombre
Min.: 10
Total (CHF 0.35 / pièce(s))
CHF 0.40
-13 %
CHF 0.35
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Multiprise

  • Nbr de rangées 2
  • Contenu 1 pc(s)

Notre service pour vous

Caractéristiques techniques

Type de produit

Embase mâle

Nombre total de pôles

20

Forme

Barrette mâle droite

Sens d'enfichage

à la verticale par rapport à la platine

Nbr de rangées

2

Dimension grille

2.54 mm

Courant nominal

3 A

Courant nominal - arrondi

3 A

Nombre de pôles par rangée

10

Connexion

pour circuits imprimés

Couleur

noir

Matériau boîtier

PBT, UL94V-0

Référence fabricant

WS20G

Contenu

1 pc(s)

Matériau du contact

laiton

Largeur

33 mm

Hauteur

12 mm

Longueur

9.05 mm

Température max.

+105 °C

Température min.

-40 °C

Type

WS20G

Résistance de contact

20 mΩ

Dim.

(L x l x H) 9.05 x 33 x 12 mm

Résistance d'isolement

5000 MΩ

Tension nominale

500 V/AC

Homologations

DIN 41651

Nombre de pôles

20

Conforme à la norme RoHS

oui

Revêtement du contact

doré

INOM

3 A

Pôle(s)

20

Gamme de température

-40 - +105 °C

Documents & téléchargements

Fiche technique

Fiche technique 1303904 econ connect WS20G Embase mâle Nombre total de pôles 20 Nbr de rangées 2 1 pc(s)
