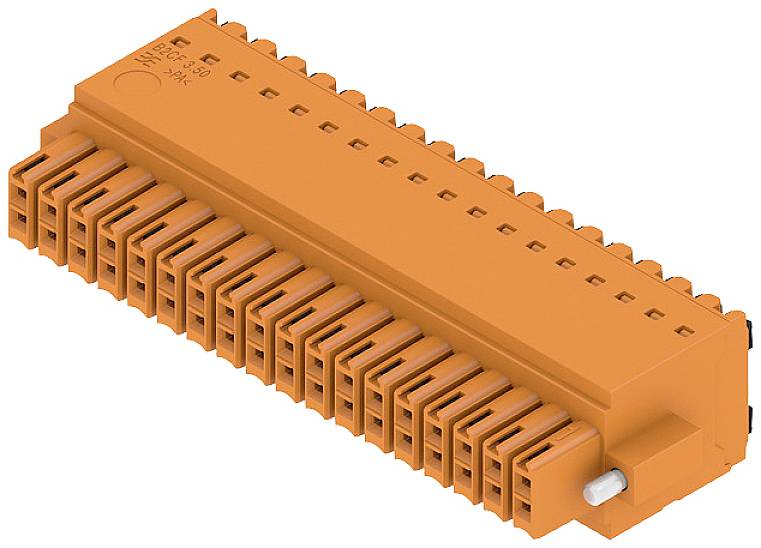

Weidmüller 1277850000 Connecteur de circuit imprimé Nombre total de pôles 36 Nbr de rangées 1 24 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
36
Dimension grille
3.5 mm
Contenu
24 pc(s)
Nbr total de pôles
36
Fiche technique (PDF)
Nombre (taille du paquet 24 pc(s))
Total (CHF 16.75 / pièce(s))
CHF 401.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Nbr total de pôles 36
- Nbr de rangées 1
- Contenu 24 pc(s)
Notre service pour vous
Caractéristiques techniques
- Profondeur : 26.25 mm
- Matière isolante : PA 66 GF 30
- Température de stockage : -25 °C à +55 °C
- Longueur de dénudage : 10 mm
- Technique de raccordement de conducteur : PUSH IN, raccordement à ressort
- Sens de sortie du conducteur : 180°
- Protection contre les contacts : IP20
- Couple de serrage de la bride à vis : 0.2 Nm - 0.25 Nm
- Force d'accouplement/pôle : 5 N
- Force de traction/pôle : 5 N
- Résistance à court terme : 3 x 1 s avec 80 A.
- Couleur des éléments de commande : noir
- Matériau de l'actionneur : PA 66/6
- Force d'actionnement de l'actionneur : 40 N
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
36
- Nbr total de pôles
36
- Nbr de rangées
1
- Dimension grille
3.5 mm
- Courant nominal
9.5 A
- Courant nominal - arrondi
9.5 A
- Norme DIN
DIN 5264
- Nombre de pôles par rangée
36
- Connexion
Push-In
borne à ressort
- Couleur
orange
- Matériau boîtier
PA
- Référence fabricant
1277850000
- Contenu
24 pc(s)
- Matériau du contact
cuivre
- Largeur
70 mm
- Hauteur
15.2 mm
- Température max.
+120 °C
- Température min.
-50 °C
- Type
B2CF 3.50/36/180F SN OR BX
26 AWG - 16 AWG
- Dim.
(l x H) 70 mm x 15.2 mm
- Résistance d'isolement
100 MΩ
- Ø de la zone de serrage
0,14 mm² - 1,5 mm²
- Surface de contact coté enfichable
étamé
- Dimensions
70 mm x 15.2 mm x 26.25 mm
- Tension nominale
300 V
- Nombre de pôles
36
- Section
1.5 mm²
- Conforme à la norme RoHS
oui
- Cycles d'enfichage
25
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 1949358 Weidmüller 1277850000 Connecteur de circuit imprimé Nombre total de pôles 36 Nbr de rangées 1 24 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1949358 Weidmüller 1277850000 Connecteur de circuit imprimé Nombre total de pôles 36 Nbr de rangées 1 24 pc(s)
Description
Connecteur mâle pour circuit imprimé, 3.50 mm, Nombre de pôles: 36
