Name: WAGO 753-504 API - Module de sortie numérique 753-504 1 pc(s)
Brand: WAGO
SKU: 192192
Availability: BackOrder

Un module avec des bornes pour le câblage électrique. Deux parties, en haut plusieurs connexions, en bas un boîtier avec des emplacements latéraux.

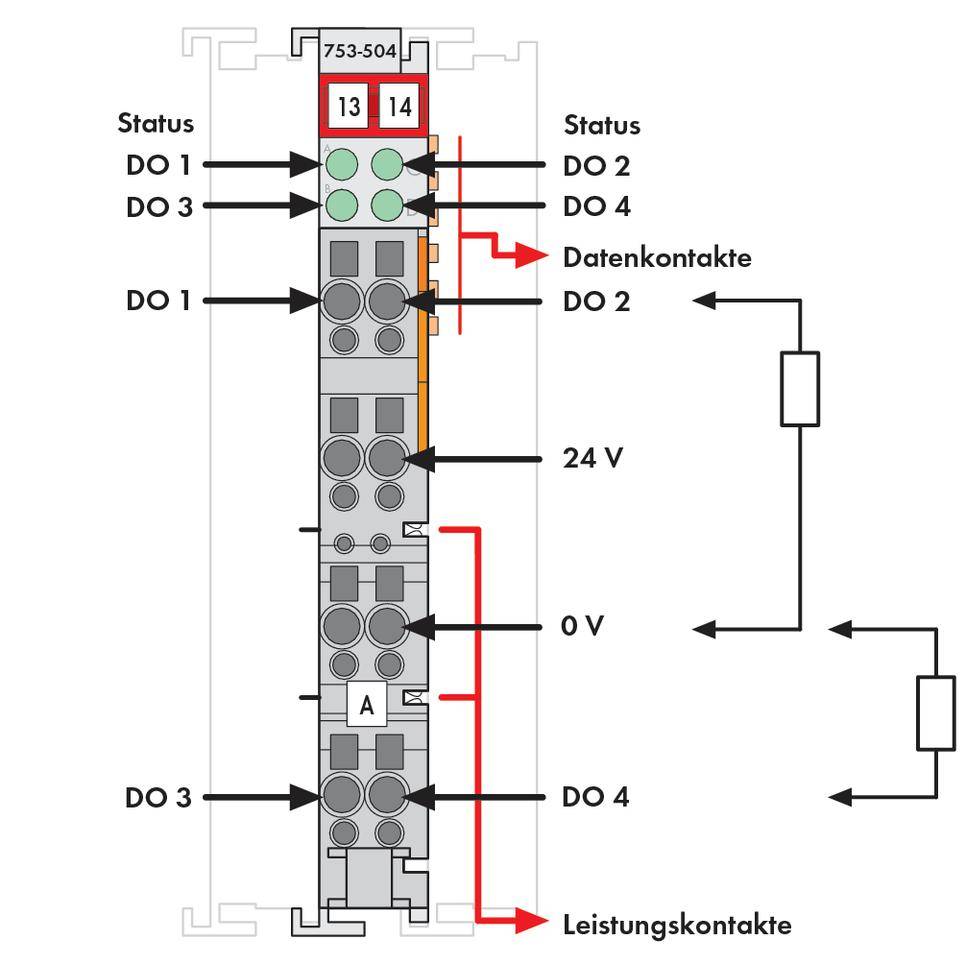

'Diagramme d'un module de sortie numérique avec étiquettes pour l'état, les contacts de données, 24 V, 0 V et les contacts de puissance.'

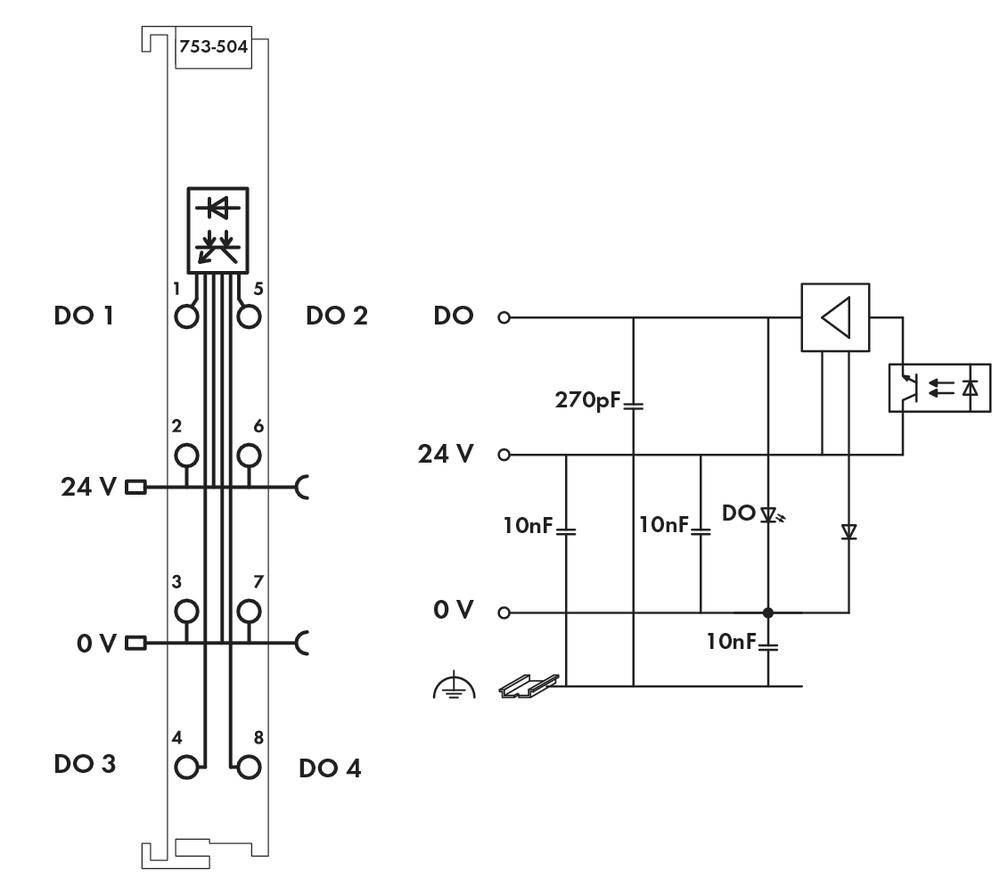

Schéma de câblage d'un circuit électrique : montre les connexions et les branchements pour l'alimentation électrique 24V et les sorties numériques (DO1-DO4).

1/3

Fiche technique (PDF)

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 55.95 / pièce(s))

CHF 65.95

-15 %

CHF 55.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Informations précontractuelles conformément au Règlement européen sur les données

Caractéristiques techniques

Couleur: gris clair
Section: 0,08 - 2.5 mm²
AWG: 28 - 14
Longueur de dénudage: 9 - 10 mm
Consommation: 10 mA
Montage: TS 35
Indice de protection: IP20
Température de travail: 0 - +55 °C

Type de produit: API - Module de sortie numérique

Type: 753-504

Nombre de sorties max.: 4

Tension de fonctionnement: 24 V/DC

Hauteur: 64 mm

Longueur: 100 mm

Largeur: 12 mm

Température ambiante max.: +55 °C

Température ambiante min.: 0 °C

: IP20

Dim.: (L x l x H) 100 x 12 x 64 mm

Référence fabricant: 753-504

Poids: 44.5 g

Couleur: gris clair

Type de montage: profilé

Entrées/sorties: Sorties: 4

Alim.: 24 V/DC

: 12

: 100 mm

: 69.8 mm

: FAUX

: DC

: FAUX

: 0

: 0

: 0

: 0

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: Spring clamp connection

: VRAI

: ATEX gas-ex-protection, Cat. 3G

: ATEX dust-ex-protection, Cat. 3D

: FAUX

: FAUX

: IP20

: FAUX

: FAUX

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: 24-24 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 192192 WAGO 753-504 API - Module de sortie numérique 753-504 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192192 WAGO 753-504 API - Module de sortie numérique 753-504 1 pc(s)

Description

Borne de sorties digitales à 4 canaux; DC 24 V; 0,5 A; PNP; Protection contre les courts-circuits.

L'automate programmable transmet ses signaux de commande aux actionneurs connectés par l'intermédiaire des bornes de sorties digitales.

Toutes les sorties sont protégées contre les courts-circuits.

La séparation galvanique bus de terrain/bornes est assurée par des optocoupleurs.

Energie max. absorbée à la coupure unique d'une charge inductive Wmax : 0,3 J; Lmax = 2 x Wmax / I2
