WAGO FC EtherCAT API - Coupleur de Bus de terrain 750-354 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
2 pièce(s)
Nombre
Total (CHF 268.22 / pièce(s))
CHF 268.22
excl. TVA
Livraison gratuite
Plus que 2 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Couleur: Gris clair
- Section: 0,08 - 1,5 mm²
- AWG: 28 - 14
- Connexion: CAGE CLAMP®
- Longueur de dénudage: 5 - 6 mm
- Consommation de courant interne: 300 mA
- Taux de transfert: 100 Mbit/s
- Montage: TS 35
- Température de fonctionnement: 0 - +55 °C
- Type de produit
API - Coupleur de Bus de terrain
- Interfaces
EtherCat
RJ 45
- Type
FC EtherCAT
- Nombre d’entrées max.
64
- Nombre de sorties max.
64
- Tension de fonctionnement
24 V/DC
- Hauteur
65 mm
- Longueur
100 mm
- Largeur
51 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
IP20
- Dim.
(L x l x H) 100 x 51 x 65 mm
- Affichage
non
- Référence fabricant
750-354
- Débit de transmission
100 MBit/s
- Poids
152 g
- Couleur
gris clair
- Type de montage
profilé
- Entrées/sorties
2 x RJ-45
- Alim.
24 V/DC
49.5
96.8 mm
71.9 mm
FAUX
FAUX
0
0
0
0
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
VRAI
Spring clamp connection
VRAI
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
FAUX
FAUX
IP20
FAUX
FAUX
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 191521 WAGO FC EtherCAT API - Coupleur de Bus de terrain 750-354 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 191521 WAGO FC EtherCAT API - Coupleur de Bus de terrain 750-354 1 pc(s)
Description
Le coupleur de bus de terrain EtherCAT permet de connecter EtherCAT avec le système modulaire WAGO-I/O-SYSTEM.
Le coupleur reconnaît automatiquement les bornes d’E/S et crée une table image correspondant aux E/S. Le bornier peut être constitué indifféremment de modules analogiques (échange de données par mot) et de modules digitaux (échange de données par bit).

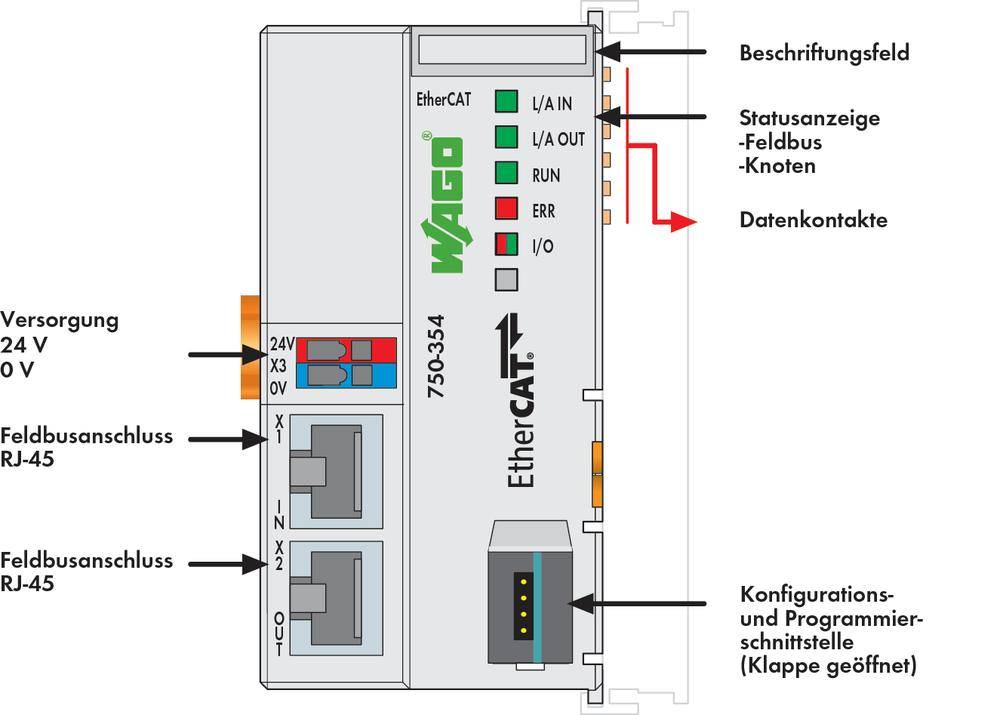

Avec l'interface supérieure EtherCAT, le coupleur est relié au réseau. La prise inférieure RJ-45 sert à une connexion optimale d'autres dispositifs EtherCAT dans la même ligne.
EtherCAT* (Ethernet Control Automation Technology) est un système ETHERNET à temps réel pour l'automatisation industrielle qui se caractérise par une topologie flexible, des performances élevées et un maniement simple. Avec EtherCAT, on peut remplacer la topologie ETHERNET en étoile coûteuse par une simple structure arborescente ou en ligne.
Moyen de transmission: Twisted Pair 2 x 2 ou 4 x 2; AWG 26/7 jusqu'à AWG 22/1; SF/FTP, SF/UTP ou S/FTP; 100 Ω, Cat 5; 100 m Longueur du conducteur max.
Le coupleur reconnaît automatiquement les bornes d’E/S et crée une table image correspondant aux E/S. Le bornier peut être constitué indifféremment de modules analogiques (échange de données par mot) et de modules digitaux (échange de données par bit).
Avec l'interface supérieure EtherCAT, le coupleur est relié au réseau. La prise inférieure RJ-45 sert à une connexion optimale d'autres dispositifs EtherCAT dans la même ligne.
EtherCAT* (Ethernet Control Automation Technology) est un système ETHERNET à temps réel pour l'automatisation industrielle qui se caractérise par une topologie flexible, des performances élevées et un maniement simple. Avec EtherCAT, on peut remplacer la topologie ETHERNET en étoile coûteuse par une simple structure arborescente ou en ligne.
Moyen de transmission: Twisted Pair 2 x 2 ou 4 x 2; AWG 26/7 jusqu'à AWG 22/1; SF/FTP, SF/UTP ou S/FTP; 100 Ω, Cat 5; 100 m Longueur du conducteur max.
