Name: WAGO 753-400 API - Module d'entrée numérique 753-400 1 pc(s)
Brand: WAGO
SKU: 192128
Availability: BackOrder

Borne électrique à deux modules, composée d'une base et d'une partie enfichable. Marquages et connexions visibles.

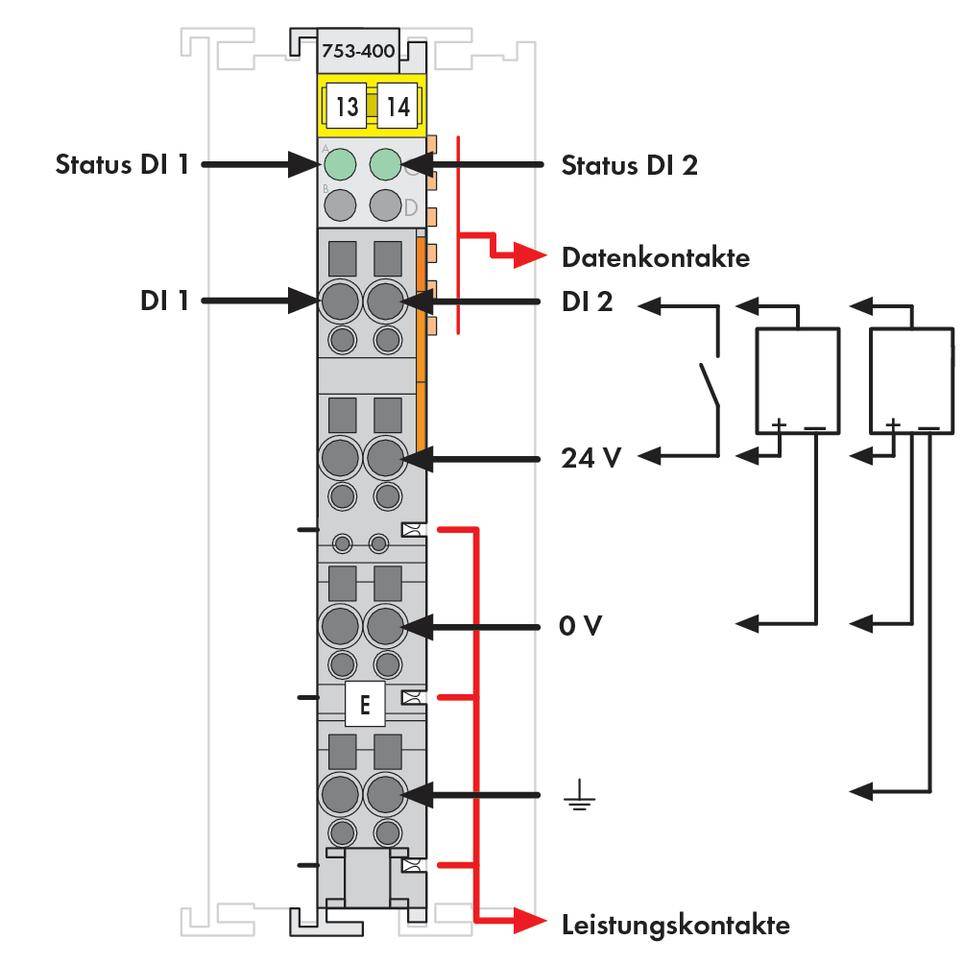

Diagramme du SYSTÈME E/S WAGO 750 : Répartition et désignation des contacts de données, des contacts de puissance et des LED de statut.

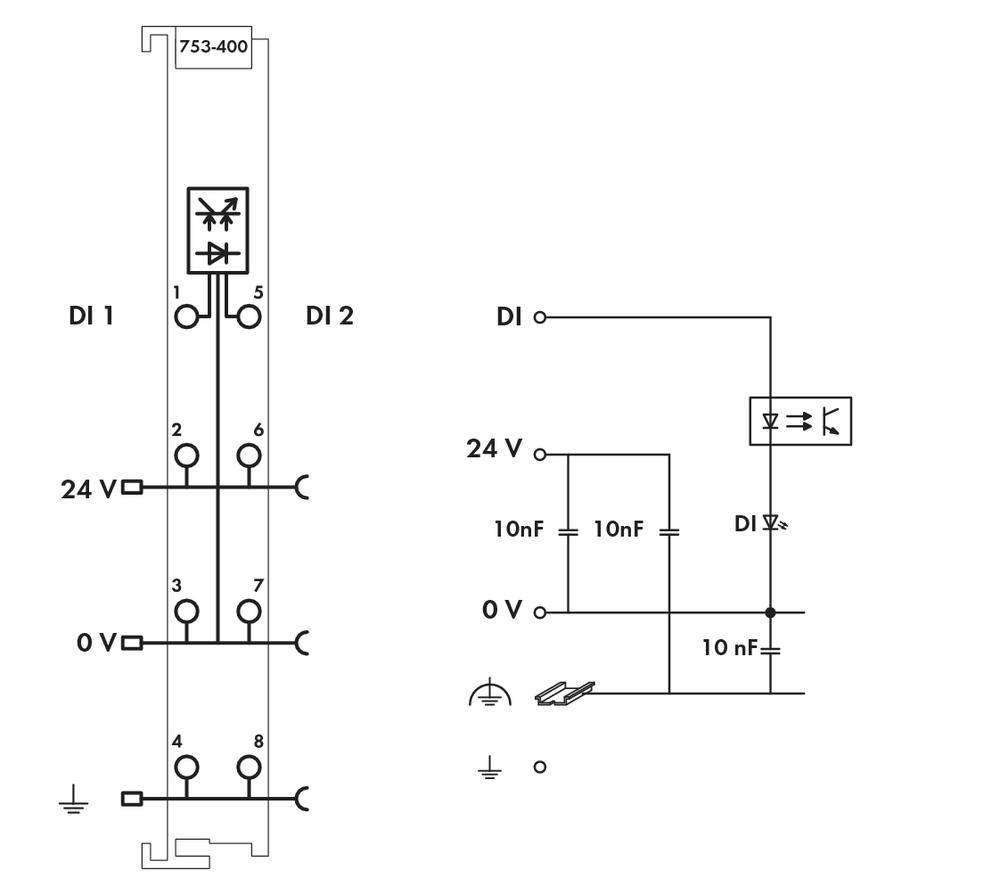

Schéma de câblage avec deux entrées numériques (DI1, DI2), alimentation 24V, résistances (10nF), et module de redressement filtré (753-400).

1/3

Fiche technique (PDF)

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 35.95 / pièce(s))

CHF 43.95

-18 %

CHF 35.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Couleur: gris clair
Section: 0,08 - 2.5 mm²
AWG: 28 - 14
Longueur de dénudage: 9 - 10 mm
Consommation: 3.7 mA
Montage: TS 35
Indice de protection: IP20
Température de travail: 0 - +55 °C

Type de produit: API - Module d'entrée numérique

Type: 753-400

Nombre d’entrées numériques max.: 2

Tension de fonctionnement: 24 V/DC

Hauteur: 64 mm

Longueur: 100 mm

Largeur: 12 mm

Température ambiante max.: +55 °C

Température ambiante min.: 0 °C

: IP20

Dim.: (L x l x H) 100 x 12 x 64 mm

Référence fabricant: 753-400

Poids: 47.5 g

Couleur: gris clair

Type de montage: profilé

Entrées/sorties: Entrées: 2

Alim.: 24 V/DC

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 192128 WAGO 753-400 API - Module d'entrée numérique 753-400 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192128 WAGO 753-400 API - Module d'entrée numérique 753-400 1 pc(s)

Description

Borne d'entrées digitales à 2 canaux; DC 24 V; 3,0 ms; PNP; 2 à 4 conducteurs.
Cette borne d'entrées digitales (T.O.R.) permet de raccorder des capteurs et des contacts secs au réseau.
Le mode de connexion se fait par l'intermédiaire d'une technique à 4 conducteurs, ce qui permet de brancher des capteurs avec mise à la terre.
Pour éviter toute perturbation, chaque entrée est munie d'un filtre avec une constante de temps.
La séparation galvanique bus de terrain/bornes est assurée par des optocoupleurs.
