Name: Siemens 3TG1010-1AC2 Contacteur moteur 4 NO (T) 4 kW avec contact auxiliaire Convient pour marque (relais): Siemens 1 pc
Brand: Siemens
SKU: 2863686
Availability: BackOrder

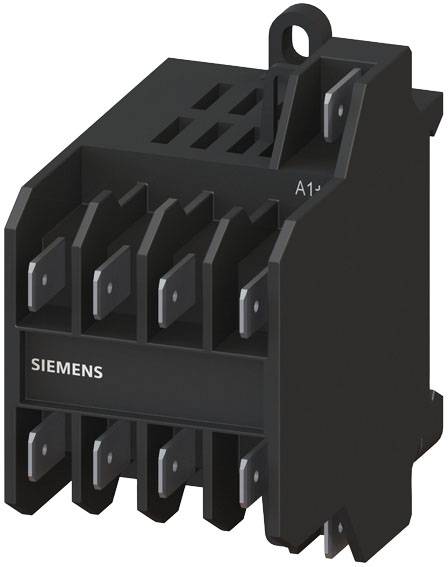

Un contacteur Siemens noir pour la commande de circuits électriques. Des bornes de raccordement sont visibles, ainsi qu'une inscription 'A1+'.

Une armoire électrique avec différents composants électroniques et câbles. En haut à droite, un voyant lumineux en rouge, jaune et vert.

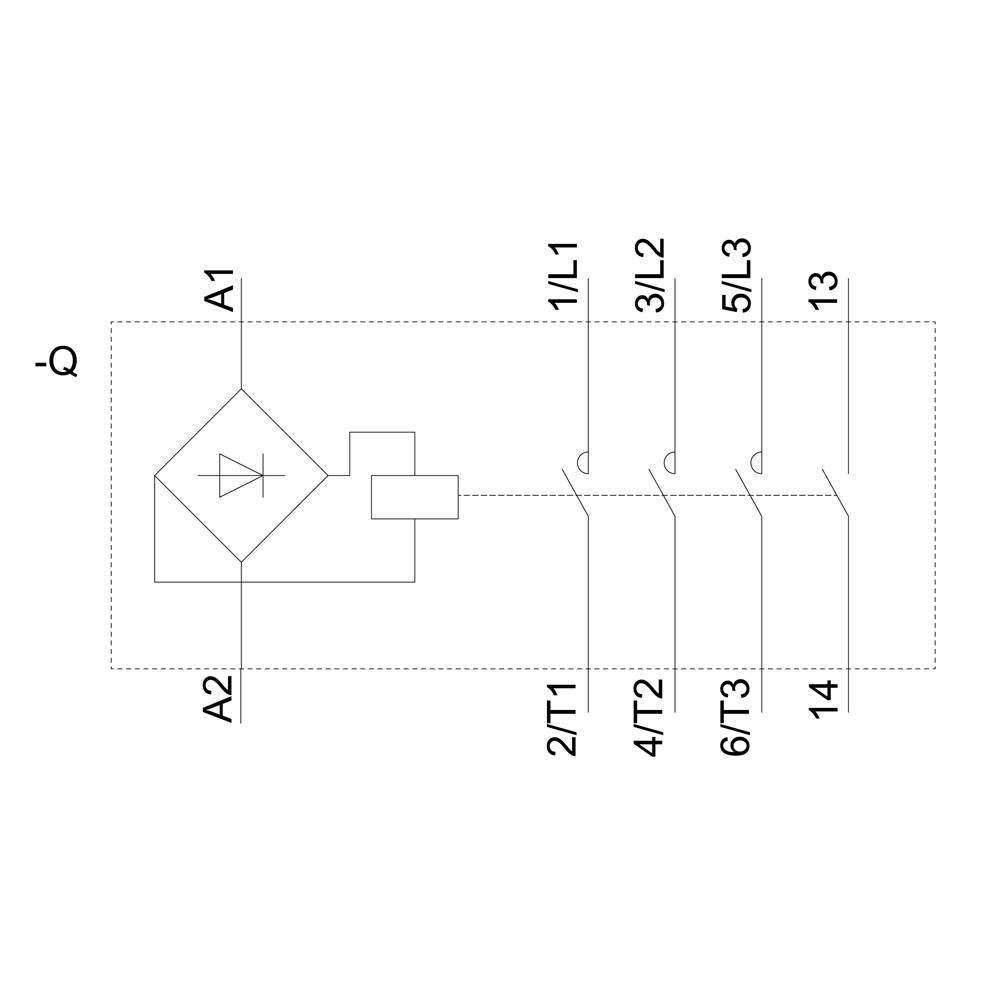

Schéma de commande d'un circuit de contacteur avec étiquettes : A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 13, 14.

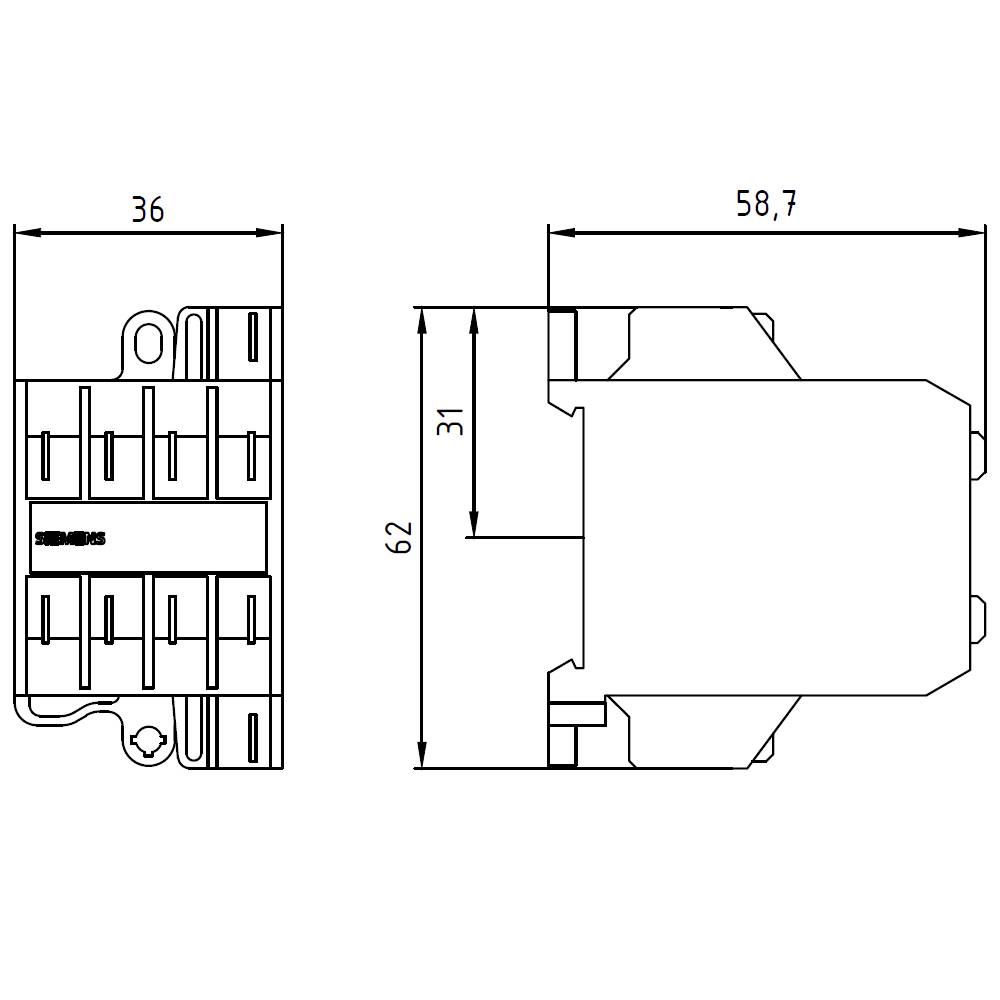

Dessin technique d'un relais avec dimensions : largeur 36 mm, hauteur 62 mm, profondeur 58,7 mm ; présente les vues latérale et frontale.

1/4

Photo non contractuelle

Type de produit

Contacteur moteur

Nombre de pôles

4 pôles

Puissance

4 kW

Connexion

cosse plate

Type

3TG1010-1AC2

Fiche technique (PDF)

Livraison le mar. 10 novembre

Nombre

Set(s)

Total (CHF 26.40 / pièce(s))

CHF 283.95

-7 %

CHF 263.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre de contacts NO / pour contacts principaux : 3
Nombre de contacts NO / pour contacts auxiliaires : 1
Courant de fonctionnement à AC-1 / à 400 V : 16 A.
Courant de fonctionnement à AC-3 / à 400 V : 8.4 A
Montage en série : oui

Type de produit: Contacteur moteur

Type: 3TG1010-1AC2

Nombre de pôles: 4 pôles

Type de contact: 4 NO (T)

Type de contact auxiliaire: 1 NO (T)

Tension de commande (min.): 24 V/AC

Tension de commande (max.): 24 V/AC

Gamme de tension de commande: 24 - 24 V/AC

Courant continu (max.): 16 A

: 4 kW

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: avec contact auxiliaire

Type de montage: fixation par vis
fixation par encliquetage
pour profilé

Connexion: cosse plate

: IP00

Température min.: -25 °C

Température max.: +55 °C

Largeur: 36 mm

Hauteur: 62 mm

Profondeur: 60 mm

Dim.: (l x H x P) 36 x 62 x 60 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: VRAI

: 4 kW

: 3

: 0

: 1

: 0

: 8.4 A

: 16 A

: 24-24 V

: 24-24 V

: Flat plug-in connection

: AC

: 3.677

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2863686 Siemens 3TG1010-1AC2 Contacteur moteur 4 NO (T) 4 kW avec contact auxiliaire Convient pour marque (relais): Siemens 1 pc

Description

Relais d'alimentation, AC-3e/AC-3, 8,4 A, 4 kW / 400 V, 3 pôles, AC 24 V, 45-450 Hz, contacts auxiliaires : 1 S, connecteur plat 6,3 x 0,8 mm petit contacteur SIRIUS 3TG10 pour la commutation de signaux de commande dans le circuit de commande, par ex. pour les appareils domestiques, les appareils de levage ou dans la zone d'installation.
Les petits contacteurs 3TG10 se distinguent par leur faible largeur de construction. Ils fonctionnent sans rupture, disposent d'un interrupteur auxiliaire intégré et peuvent être montés dans n'importe quelle position de montage.
Les petits contacteurs 3TG10 sont disponibles en commande AC ou DC, pour différents courants de fonctionnement, avec 4 fermetures ou 3 fermetures et un contact NC et sont disponibles avec connexion à vis ou à fiche plate.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.
