Name: Siemens 3TG1001-1AC2 Contacteur moteur 3 NO (T), 1 NF (R) 4 kW avec contact auxiliaire Convient pour marque (relais): Si
Brand: Siemens
SKU: 2863684
Availability: BackOrder

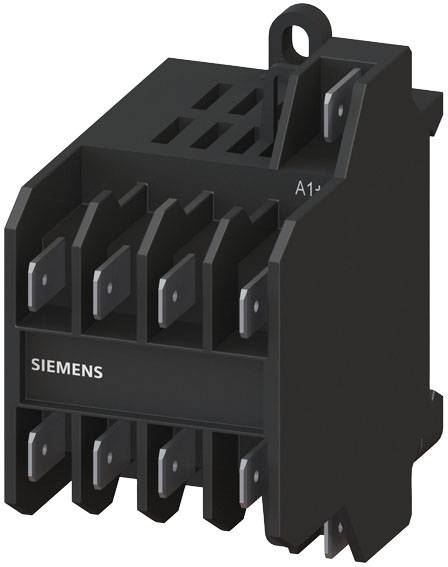

Contacteur électrique noir de Siemens, modèle 3RT2015-1BB41. Forme rectangulaire, plusieurs bornes, adapté aux applications industrielles.

Une armoire électrique contenant divers composants électriques tels que des relais, des fusibles et des dispositifs de commande ; connexions de câbles structurées.

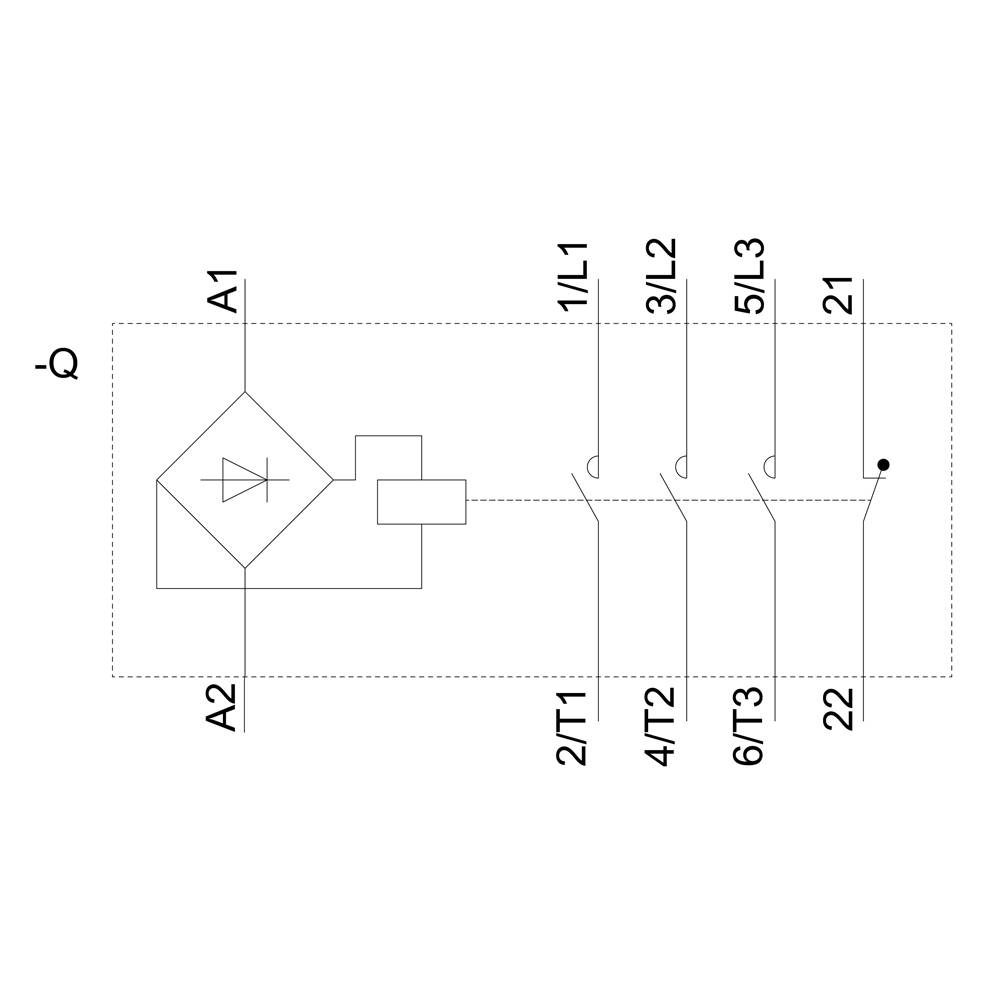

Schéma de câblage d'un dispositif électrique avec bornes A1, A2, L1, L2, L3, T1, T2, T3, 21 et 22. Montre les points de connexion et les circuits électriques.

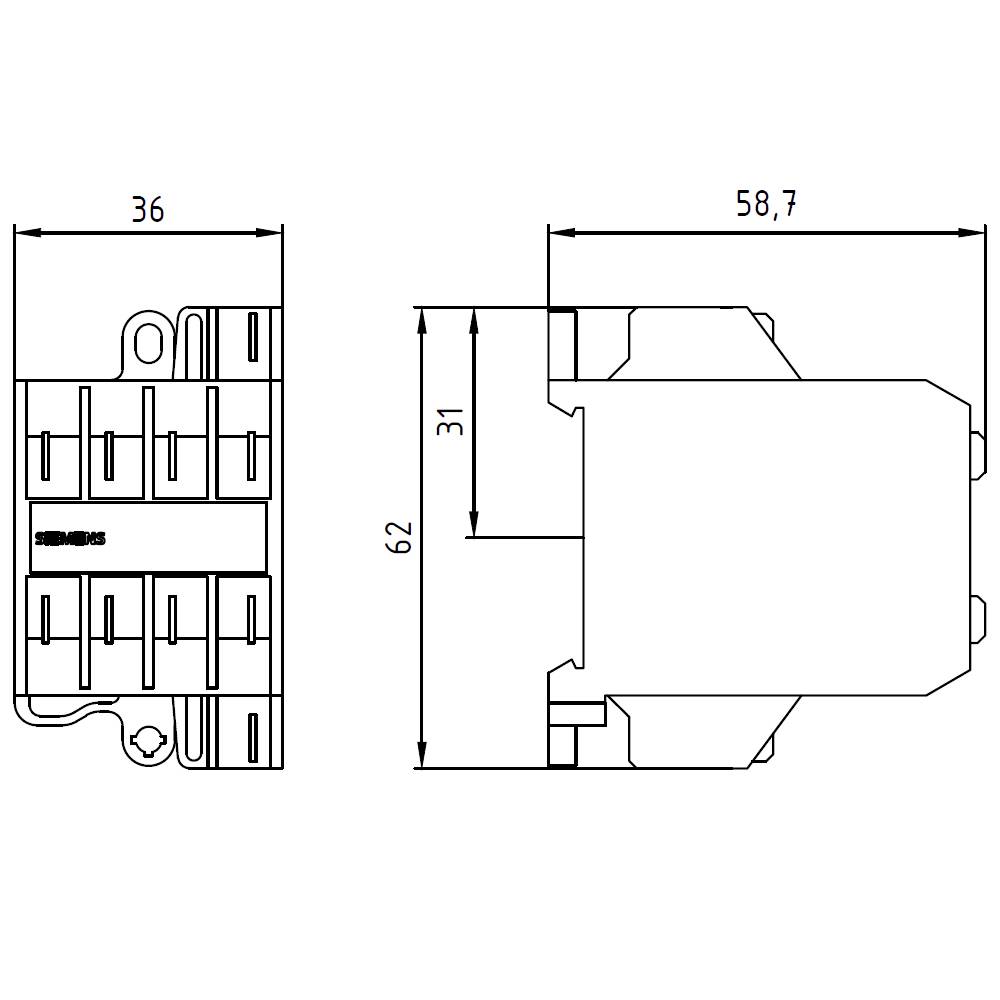

Dessin technique d'un composant électrique avec vue de côté et vue frontale. Dimensions : 36 x 62 mm en vue frontale, 58,7 x 31 mm en vue latérale.

1/4

Photo non contractuelle

Type de produit

Contacteur moteur

Nombre de pôles

4 pôles

Puissance

4 kW

Connexion

cosse plate

Type

3TG1001-1AC2

Fiche technique (PDF)

Livraison le lun. 16 novembre

Nombre

Set(s)

Total (CHF 36.60 / pièce(s))

CHF 365.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre de contacts NO / pour contacts principaux : 3
Nombre d'ouvreur / pour contacts auxiliaires : 1
Courant de fonctionnement à AC-1 / à 400 V : 16 A.
Courant de fonctionnement à AC-3 / à 400 V : 8.4 A
Montage en série : oui

Type de produit: Contacteur moteur

Type: 3TG1001-1AC2

Nombre de pôles: 4 pôles

Type de contact: 3 NO (T)
1 NF (R)

Type de contact auxiliaire: 1 NF (R)

Tension de commande (min.): 24 V/AC

Tension de commande (max.): 24 V/AC

Gamme de tension de commande: 24 - 24 V/AC

Tension de contact (max.): 400 V/AC

Courant continu (max.): 8.4 A

: 4 kW

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: avec contact auxiliaire

Type de montage: fixation par vis
fixation par encliquetage
pour profilé

Connexion: cosse plate

: IP00

Température min.: -25 °C

Température max.: +55 °C

Largeur: 36 mm

Hauteur: 62 mm

Profondeur: 61 mm

Dim.: (l x H x P) 36 x 62 x 61 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: VRAI

: 4 kW

: 3

: 0

: 0

: 1

: 8.4 A

: 16 A

: 24-24 V

: 24-24 V

: Flat plug-in connection

: AC

: 3.677

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2863684 Siemens 3TG1001-1AC2 Contacteur moteur 3 NO (T), 1 NF (R) 4 kW avec contact auxiliaire Convient pour marque (relais): Si

Description

Relais d'alimentation, AC-3e/AC-3, 8,4 A, 4 kW / 400 V, 3 pôles, AC 24 V, 45-450 Hz, contacts auxiliaires : 1 contact NO, connecteur plat 6,3 x 0,8 mm petit contacteur SIRIUS 3TG10 pour la commutation de signaux de commande dans le circuit de commande, par ex. pour les appareils domestiques, les appareils de levage ou dans la zone d'installation.
Les petits contacteurs 3TG10 se distinguent par leur faible largeur de construction. Ils fonctionnent sans rupture, disposent d'un interrupteur auxiliaire intégré et peuvent être montés dans n'importe quelle position de montage.
Les petits contacteurs 3TG10 sont disponibles en commande AC ou DC, pour différents courants de fonctionnement, avec 4 fermetures ou 3 fermetures et un contact NC et sont disponibles avec connexion à vis ou à fiche plate.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.
