Name: Siemens 3RT2645-1AP05 Contacteur pour condensateur 3 NO (T) 296 VA avec contact auxiliaire Convient pour marque (relais)
Brand: Siemens
SKU: 2862401
Availability: BackOrder

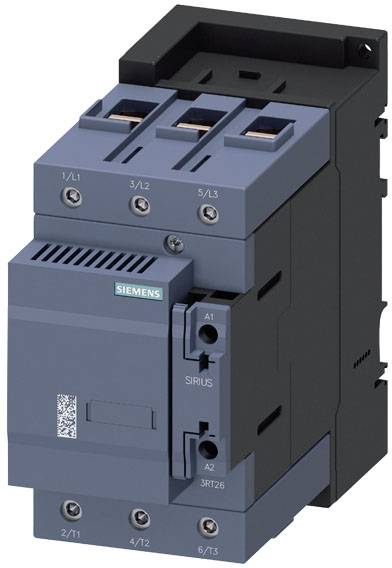

Un contacteur électrique Siemens, modèle 'Sirius', typiquement utilisé dans des applications industrielles pour la commande de moteurs.

Un armoire électrique ouverte avec des câbles et des dispositifs de commande, à côté d'une fenêtre mouillée de pluie, à travers laquelle on aperçoit une machine industrielle.

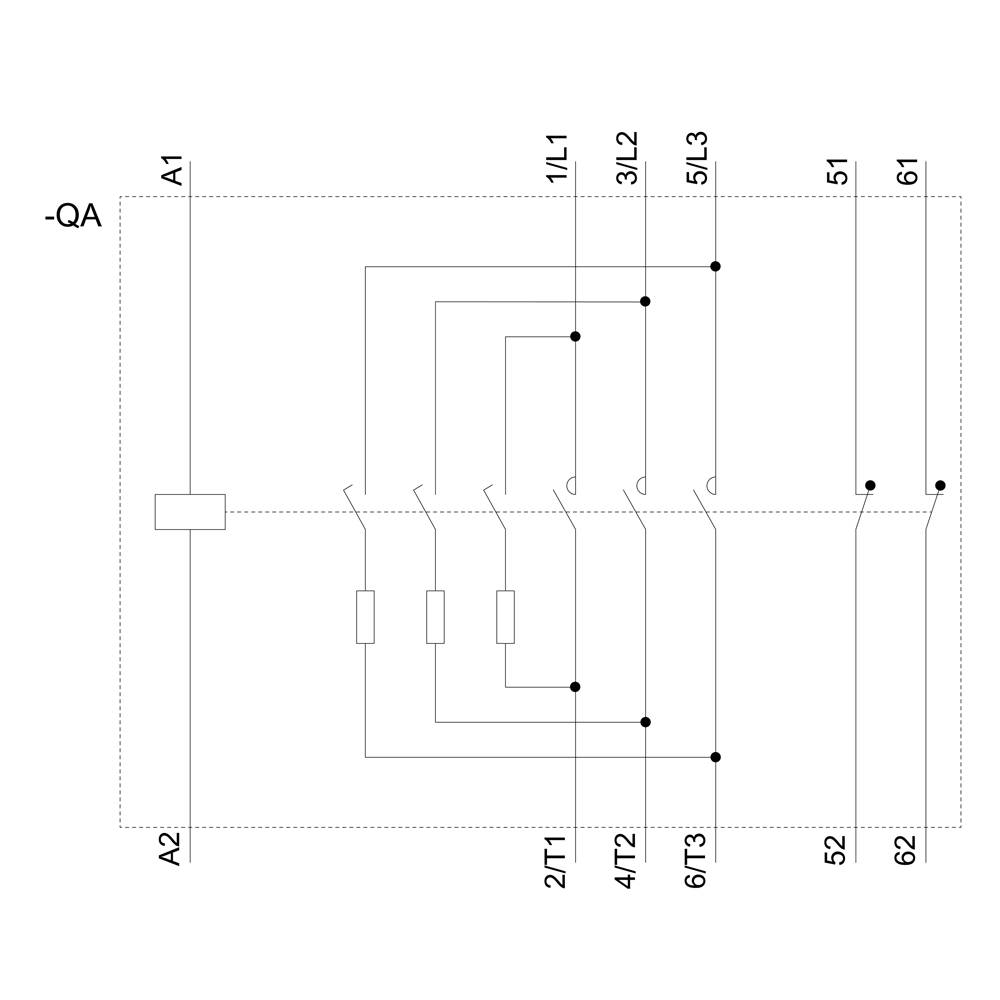

Dessin technique d'un schéma électrique avec des bornes identifiées A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 51, 52, 61 et 62.

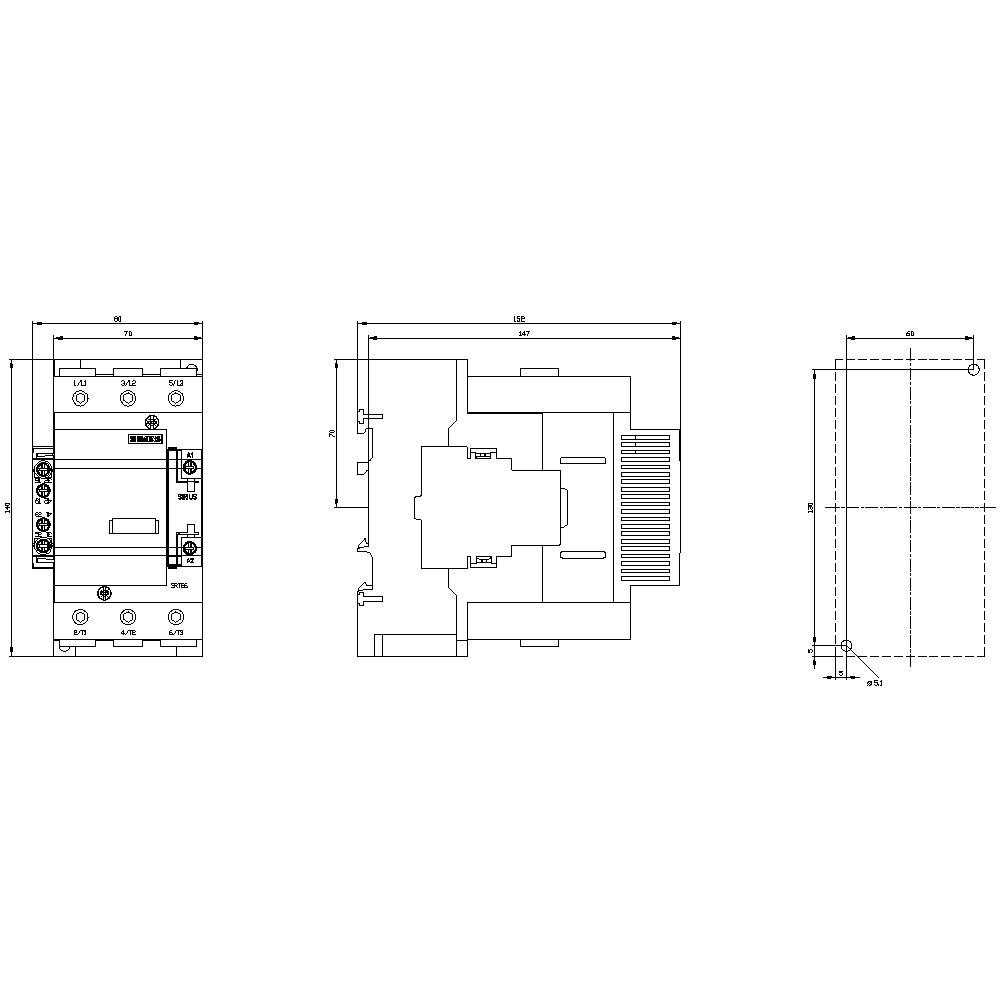

Dessin technique d'un interrupteur électrique avec vue de face, vue latérale et vue de dessus. Les dimensions et les détails de mise en page sont représentés.

1/4

Photo non contractuelle

Type de produit

Contacteur pour condensateur

Nombre de pôles

3 pôles

Puissance

296 VA

Connexion

raccord à vis

Type d'emballage

Piece

Fiche technique (PDF)

Livraison le lun. 30 novembre

Nombre

Set(s)

Total (CHF 467.95 / pièce(s))

CHF 504.95

-7 %

CHF 467.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre d'ouvreur / pour contacts auxiliaires / montage : 1Hauteur d'installation / à une altitude supérieure à NN / maximum : 2000 mType d'insert de fusible / pour protection contre les courts-circuits du circuit principal / pour le type d'affectation 1 / requis : GG : 250 A (690 V, 50 kA)Type d'insert de fusible / pour protection contre les courts-circuits du commutateur auxiliaire / nécessaire : GG : 10 A (500 V, 1 kA)Protection contre les contacts / à l'avant : en cas de contact vertical par l'avantPosition de montage : pivotable avec un plan de montage vertical +/-180°, inclinable vers l'avant et l'arrière avec un plan de montage vertical +/- 22,5°Fréquence de commutation / à AC-6b / à 230 V / maximum [1/h] : 200Fréquence de commutation / à AC-6b / à 240 V / maximum [1/h] : 200Fréquence de commutation / à AC-6b / à 400 V / maximum [1/h] : 100Fréquence de commutation / à AC-6b / à 480 V / maximum [1/h] : 60Fréquence de commutation / à AC-6b / à 500 V / maximum [1/h] : 60Fréquence de commutation / à AC-6b / à 600 V / maximum [1/h] : 40Fréquence de commutation / à AC-6b / à 690 V / maximum [1/h] : 40Fréquence de commutation / à AC-6b / à 1000 V / maximum [1/h] : 40Extension du produit / commutateur auxiliaire : ouiDomaine d'application : pour la commutation de charges capacitives, par ex. Batteries ou convertisseurs de condensateursPuissance de serrage / de la bobine / pour AC : 296 vaPuissance de maintien / bobine magnétique / pour AC : 19 vaTension maximale admissible pour une séparation sûre / entre la bobine et les contacts principaux : 400 V.Indice de protection IP / borne de raccordement : IP00Type de section de conducteur connectable / pour câbles AWG / pour contacts principaux : 2x (8... 3/0), 1x (6... 3,0Type de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 2x (20... 16), 2x (18... 14), 2x 12Type de section de conducteur connectable / pour contacts principaux / à un seul fil : 2x (10... 16 mm²)Section de conducteur connectable / pour contacts principaux / à un fil / minimale : 10 mm²Section de conducteur connectable / pour contacts principaux / à un fil / maximum : 16 mm²Type de section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils : 2x (10... 70 mm²), 1x (10... 70 mm²)Section de conducteur connectable / pour contacts principaux / multibrins / minimum : 10 mm²Section de conducteur connectable / pour contacts principaux / plusieurs fils / maximum : 70 mm²Type de section de conducteur connectable / pour contacts principaux / à fils fins / avec finition des fils : 2x (10... 50 mm²)Type de section de conducteur connectable / pour contacts auxiliaires / à un seul fil : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²Type de section de conducteur connectable / pour contacts auxiliaires / à un ou plusieurs fils : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²Type de section de conducteur connectable / pour contacts auxiliaires / à fils fins / avec finition de fil : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Type d'emballage: Piece

Type de produit: Contacteur pour condensateur

Type: 3RT2645-1AP05

Dimensions: S3

Nombre de pôles: 3 pôles

Type de contact: 3 NO (T)

Type de contact auxiliaire: 1 NO (T)
2 NF (R)

Tension de commande (min.): 230 V/AC

Tension de commande (max.): 230 V/AC

Gamme de tension de commande: 230 - 230 V/AC

Tension de contact (min.): 230 V/AC

Tension de contact (max.): 1000 V/AC

: 296 VA

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: avec contact auxiliaire

Type de montage: fixation par vis
fixation par encliquetage

Connexion: raccord à vis

Durée de vie électrique: 200000

Durée de vie mécanique: 3000000

Temps de réponse: 20 ms

Temps de descente: 25 ms

: IP00

Température min.: -25 °C

Température max.: +60 °C

Largeur: 80 mm

Hauteur: 140 mm

Profondeur: 152 mm

Dim.: (l x H x P) 80 x 140 x 152 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Siemens 3RT2617-1AK63 Kondensatorschütz 3 Schließer 49 VA mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2862381

Livraison le mer. 25 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Siemens 3RT2617-1AP63 Kondensatorschütz 3 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2862382

Livraison le mer. 25 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Siemens 3RT2625-1AC25 Kondensatorschütz 3 Schließer 77 VA mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2862383

Livraison le mer. 25 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Siemens 3RT2625-1AK65 Kondensatorschütz 3 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2862384

Livraison le mer. 25 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Siemens 3RT2625-1AP65 Kondensatorschütz 3 Schließer 77 VA mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2862385

Livraison le mer. 25 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Siemens 3RT2626-1AC25 Kondensatorschütz 3 Schließer 77 VA mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2862386

Livraison le mer. 25 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 143.95^*

Siemens 3RT2626-1AK65 Kondensatorschütz 3 Schließer 77 VA mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2862387

Livraison le mer. 25 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 143.95^*

Siemens 3RT2626-1AP65 Kondensatorschütz 3 Schließer 77 VA mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2862388

Livraison le mer. 25 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 143.95^*

Siemens 3RT2627-1AC25 Kondensatorschütz 3 Schließer 81 VA mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2862389

Livraison le mer. 25 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 171.95^*

Siemens 3RT2627-1AK65 Kondensatorschütz 3 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2862390

Livraison le mer. 25 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 171.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2862401 Siemens 3RT2645-1AP05 Contacteur pour condensateur 3 NO (T) 296 VA avec contact auxiliaire Convient pour marque (relais)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2862401 Siemens 3RT2645-1AP05 Contacteur pour condensateur 3 NO (T) 296 VA avec contact auxiliaire Convient pour marque (relais)

Description

Contacteur de condensateur, AC-6b 75 kVAr, / 400 V, 3 pôles, AC 230 V, 50 Hz, contacts auxiliaires : 2 Ö, raccord à vis, contacteur de condensateur SIRIUS 3RT26 pour la commutation de charges capacitives, par ex. Batteries ou convertisseurs de condensateurs.Les contacteurs de condensateurs 3RT26 font partie du boîtier de construction SIRIUS avec ses produits parfaitement adaptés. Ils offrent des entraînements conventionnels pour l'actionnement AC et DC, ainsi que des entraînements électroniques avec commande AC/DC. Ils vous séduiront par leur grande puissance, leur construction compacte et leur fiabilité de contact élevée. Ils peuvent être combinés avec d'autres composants dans la branche consommateurs. De nombreuses combinaisons d'appareils sont testées en usine. Les commutateurs auxiliaires intégrés réduisent la complexité de votre structure. Les connexions à l'avant permettent un câblage simple. Les contacteurs de condensateurs 3RT26 sont homologués pour le climat et dans le monde entier (p. ex. CEI ET UL/CSA).Ils sont disponibles en différentes tailles et dans une large gamme de puissance en commande AC et DC en technique de vissage.L'ensemble des accessoires est homogène pour toutes les tailles.Les contacteurs du condensateur 3RT26 détachent les contacteurs du condensateur 3RT16.Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
