Name: Siemens 3RT2346-1AL20 Contacteur 1 NO (T), 1 NF (R) 690 V avec contact auxiliaire Convient pour marque (relais): Siemens
Brand: Siemens
SKU: 2863649
Availability: BackOrder

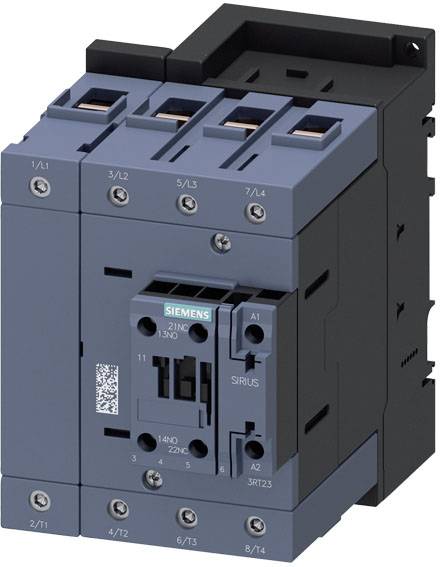

Un contacteur pour le contrôle d'appareils électriques avec plusieurs bornes et une étiquette portant l'inscription 'SIEMENS SIRIUS'.

Un armoire électrique ouverte avec des composants électroniques est située à gauche. À droite, une fenêtre mouillée de pluie avec une scène industrielle floue en arrière-plan.

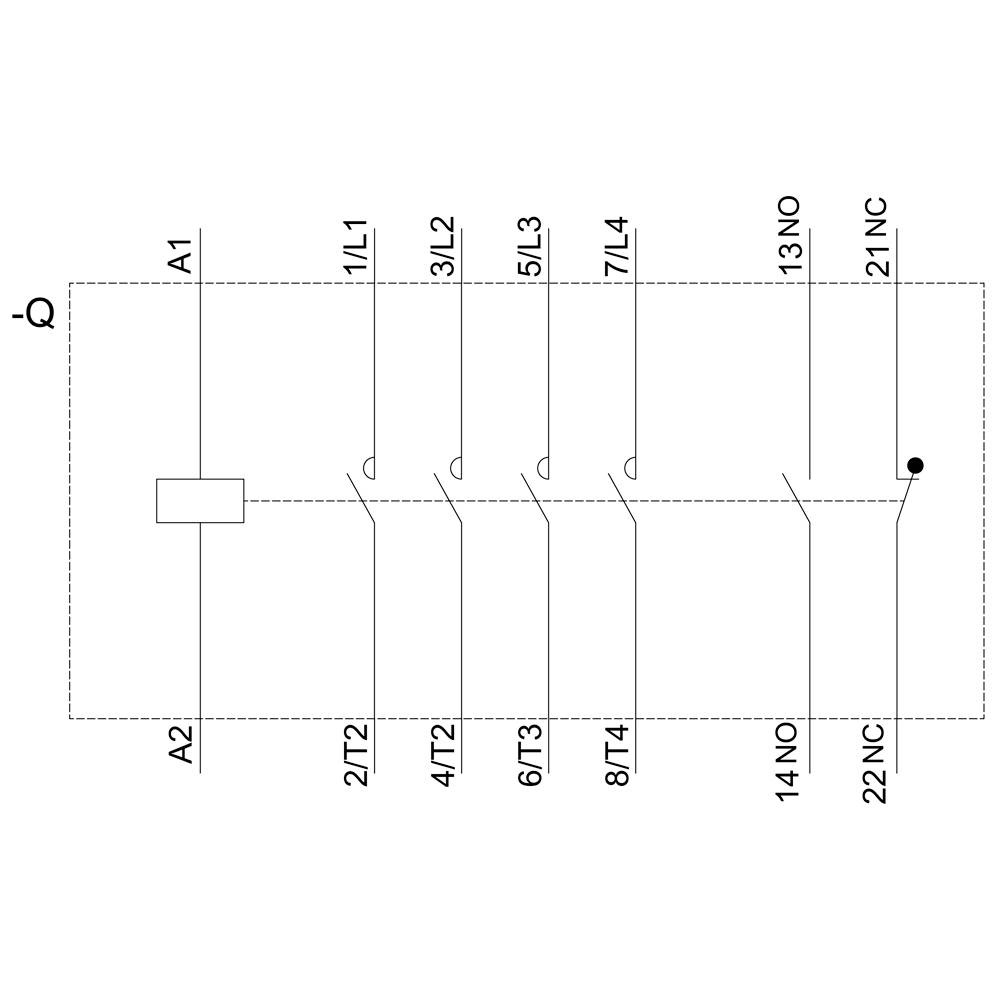

Schéma de câblage d'un relais avec étiquettes : A1, A2, 1/L1, 3/L2, 5/L3, 7/T4, 13/NO, 21/NC, 2/T2, 4/T2, 6/T3, 8/T4, 14/NO, 22/NC.

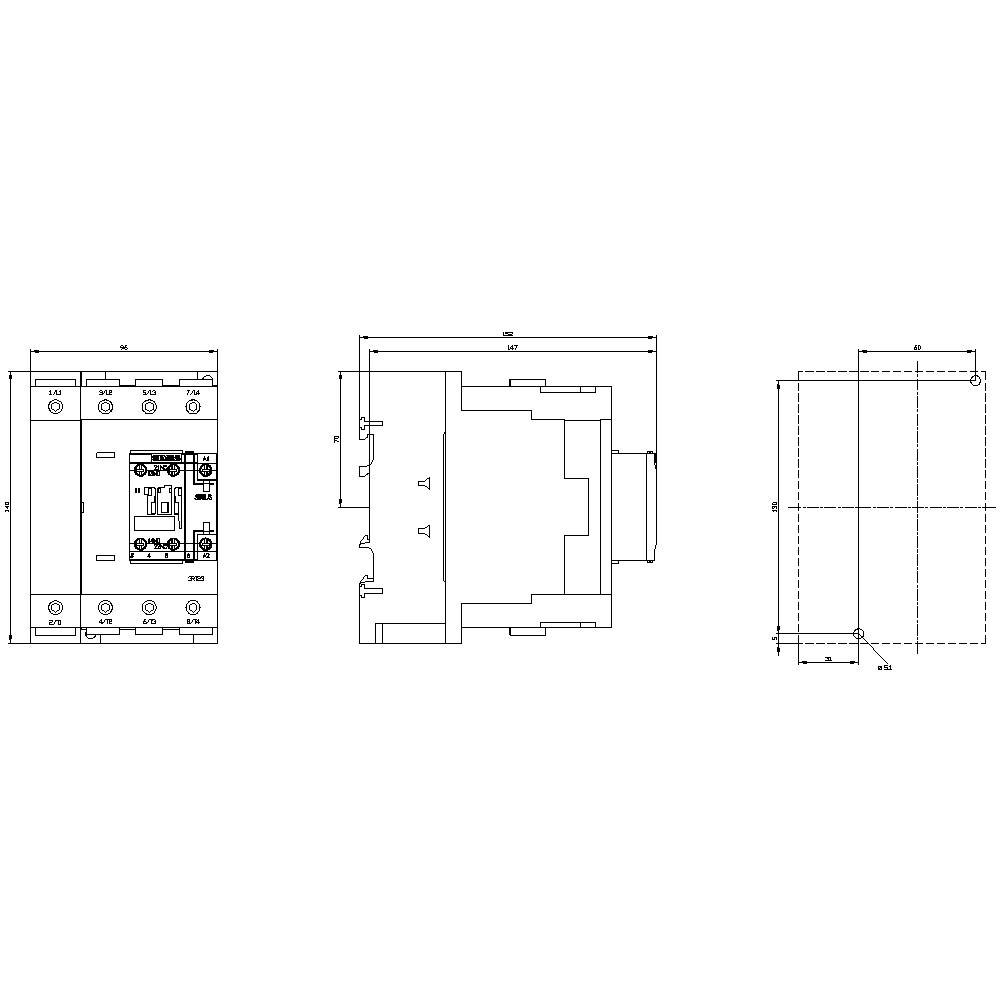

Dessin technique d'un interrupteur électrique avec vue de face et vue latérale. Les dimensions sont indiquées en millimètres.

1/4

Photo non contractuelle

Type de produit

Contacteur

Nombre de pôles

4 pôles

Tension nominale

690 V

Connexion

raccord à vis

Type

3RT2346-1AL20

Fiche technique (PDF)

Livraison le lun. 23 novembre

Nombre

Set(s)

Total (CHF 431.95 / pièce(s))

CHF 467.95

-8 %

CHF 431.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre de contacts NO / sur le contacteur / pour les contacts auxiliaires : 1
Nombre de contacts NO / pour les contacts principaux : 4
Nombre de contacts NO / pour contacts auxiliaires : 1
Nombre de contacts NO / pour contacts auxiliaires / montage : 2
Nombre de contacts NO / pour contacts auxiliaires / commutation non retardée : 1
Nombre d'ouvreur / sur le contacteur / pour les contacts auxiliaires : 1
Nombre d'ouvreur / pour contacts auxiliaires : 1
Nombre d'ouvreur / pour contacts auxiliaires / montage possible : 2
Nombre d'ouvreur / pour contacts auxiliaires / commutation non retardée : 1
Courant de fonctionnement à AC-1 / à 400 V / à température ambiante 40 °C : 140 A.
Type de section de conducteur connectable / pour câbles AWG / pour contacts principaux : 2x (10... 1/0), 1x (10... 2)
Type de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 2x (20... 16), 2x (18... 14)
Hauteur de montage au-dessus de NN / max. : 2000 m
Montage en série : oui
Protection contre les contacts à l'avant : en cas de contact vertical à l'avant
Tension d'isolation du circuit principal en cas de degré de pollution 3 : 690 V.
Durée de vie mécanique (cycles de commutation) du contacteur avec bloc de commutateurs auxiliaire monté / typique : 10000000
Contact miroir : oui
Résistance aux chocs du circuit principal : 8 kV
Extension du produit / commutateur auxiliaire : oui

Type de produit: Contacteur

Type: 3RT2346-1AL20

Dimensions: S3

Nombre de pôles: 4 pôles

Type de contact: 1 NO (T)
1 NF (R)

Tension nominale: 690 V

Tension de commande (max.): 230 V/AC

Gamme de tension de commande: 230 V/AC (max)

Courant continu (max.): 140 A

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: avec contact auxiliaire

Type de montage: fixation par vis
fixation par encliquetage
pour profilé

Connexion: raccord à vis

Durée de vie mécanique: 10000000

Temps de réponse: 21 ms

Temps de descente: 50 ms

: IP00
IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 96 mm

Hauteur: 140 mm

Profondeur: 152 mm

Dim.: (l x H x P) 96 x 140 x 152 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Leistung

Polzahl

Nennspannung

Siemens 3RT1355-6AE36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863517

Livraison le mer. 9 décembre

Conrad Electronic

75000 W

4polig

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 924.95^*

Siemens 3RT1355-6AF36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863519

Livraison le lun. 21 décembre

Conrad Electronic

75000 W

4polig

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 924.95^*

Siemens 3RT1355-6AP36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863521

Livraison le ven. 27 novembre

Conrad Electronic

75000 W

4polig

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 839.95^*

Siemens 3RT1355-6AR36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863523

Livraison le lun. 21 décembre

Conrad Electronic

75000 W

4polig

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 924.95^*

Siemens 3RT1363-6AE36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2863524

Livraison le mer. 9 décembre

Conrad Electronic

90000 W

4polig

1000 V

pièce(s)

Min.: 1

Multiples: 1

CHF 1'229.95^*

Siemens 3RT1363-6AF36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863525

Livraison le lun. 21 décembre

Conrad Electronic

90000 W

4polig

1000 V

pièce(s)

Min.: 1

Multiples: 1

CHF 1'229.95^*

Siemens 3RT1363-6AP36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863526

Livraison le ven. 27 novembre

Conrad Electronic

90000 W

4polig

1000 V

pièce(s)

Min.: 1

Multiples: 1

CHF 1'229.95^*

Siemens 3RT1363-6AR36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863527

Livraison le mer. 9 décembre

Conrad Electronic

90000 W

4polig

1000 V

pièce(s)

Min.: 1

Multiples: 1

CHF 1'229.95^*

Siemens 3RT1364-6AE36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2863528

Livraison le jeu. 19 novembre

70 Set(s)Conrad Electronic

110000 W

4polig

1000 V

pièce(s)

Min.: 1

Multiples: 1

CHF 1'849.95^*

Siemens 3RT1364-6AF36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863529

Livraison le lun. 21 décembre

Conrad Electronic

110000 W

4polig

1000 V

pièce(s)

Min.: 1

Multiples: 1

CHF 1'849.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2863649 Siemens 3RT2346-1AL20 Contacteur 1 NO (T), 1 NF (R) 690 V avec contact auxiliaire Convient pour marque (relais): Siemens

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2863649 Siemens 3RT2346-1AL20 Contacteur 1 NO (T), 1 NF (R) 690 V avec contact auxiliaire Convient pour marque (relais): Siemens

Description

Contacteur AC-1, 140 A, 400 V / 40 °C, 4 pôles, AC 230 V, 50/60 Hz, contacts auxiliaires : 1 S + 1 Ö, raccordement à vis contacteur SIRIUS 3RT23 pour la commutation de consommateurs ohmiques.
Les contacteurs 3RT23 font partie de la boîte à outils SIRIUS avec ses produits parfaitement adaptés. Ils vous séduiront par leur grande puissance, leur construction compacte et leur fiabilité de contact élevée. Ils peuvent être combinés avec d'autres composants dans la branche consommateurs. De nombreuses combinaisons d'appareils sont testées en usine. Les contacteurs offrent une connexion optimale à la commande pour chaque application (parallèle, via ASI ou IO-Link). Les commutateurs auxiliaires intégrés réduisent la complexité de votre structure. Les connexions à l'avant permettent un câblage simple. Les contacteurs 3RT23 sont homologués pour le climat et dans le monde entier (par ex. IEC et UL/CSA).
Ils sont disponibles en différentes tailles et dans une large gamme de puissance en mode AC et DC. En plus de la technique de vissage, les appareils sont également disponibles en permanence avec connexion à ressort pour une connexion rapide, sans entretien et sans secousses.
Les accessoires complets, tels que les commutateurs auxiliaires, les déclencheurs auxiliaires, etc., sont identiques pour toutes les tailles.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
