Name: Siemens 3RT2026-2DB40 Contacteur 1 NO (T), 1 NF (R) 40 kW 690 V 22 A avec varistance Convient pour marque (relais): Siem
Brand: Siemens
SKU: 2863575
Availability: BackOrder

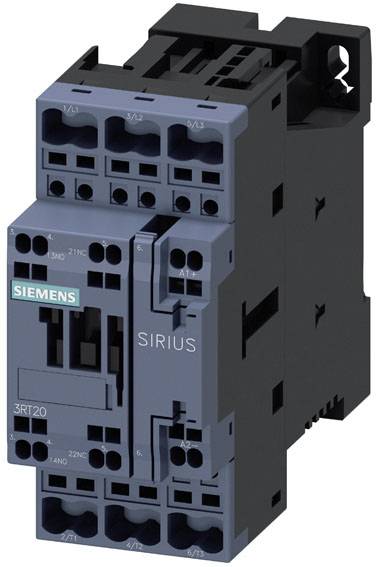

Un contacteur Siemens Sirius, modèle 3RT2027. Contient des bornes pour les circuits de commande et les circuits de charge, utilisé dans les installations électriques.

Un armoire électrique ouverte avec des câbles et des composants près d'une fenêtre mouillée de pluie ; des machines floues en arrière-plan.

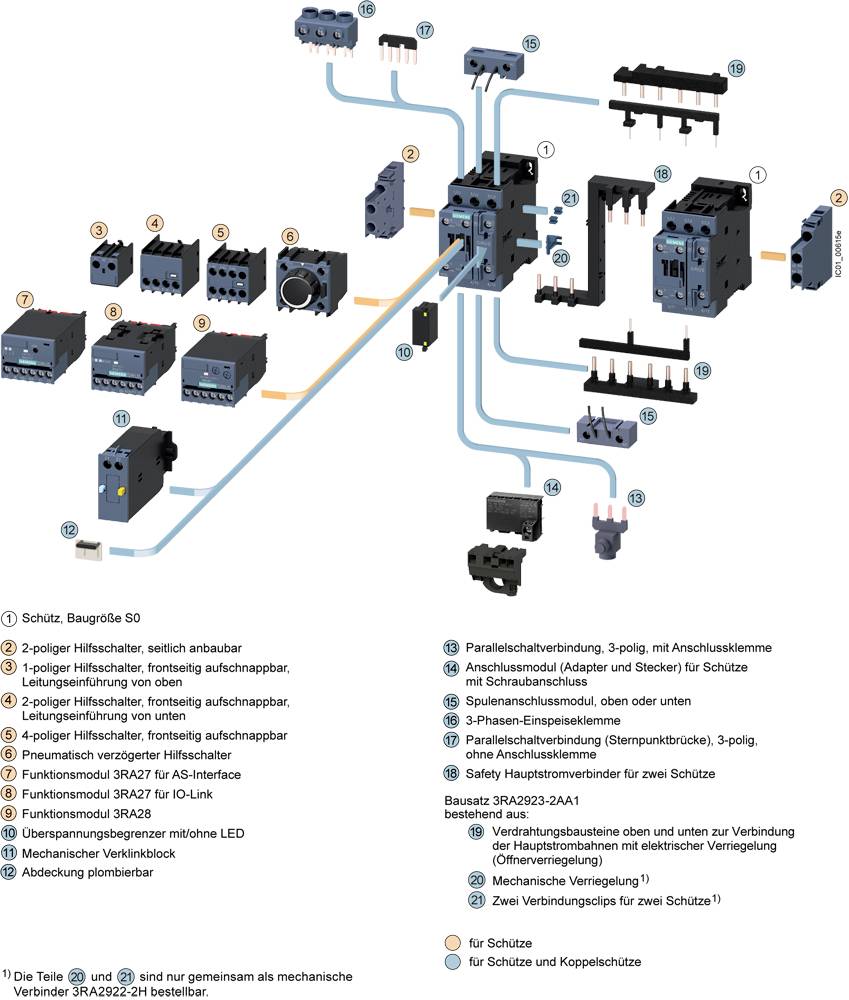

Dessin technique montrant le schéma de câblage d'un contacteur avec ses accessoires associés et sa numérotation pour l'assemblage.

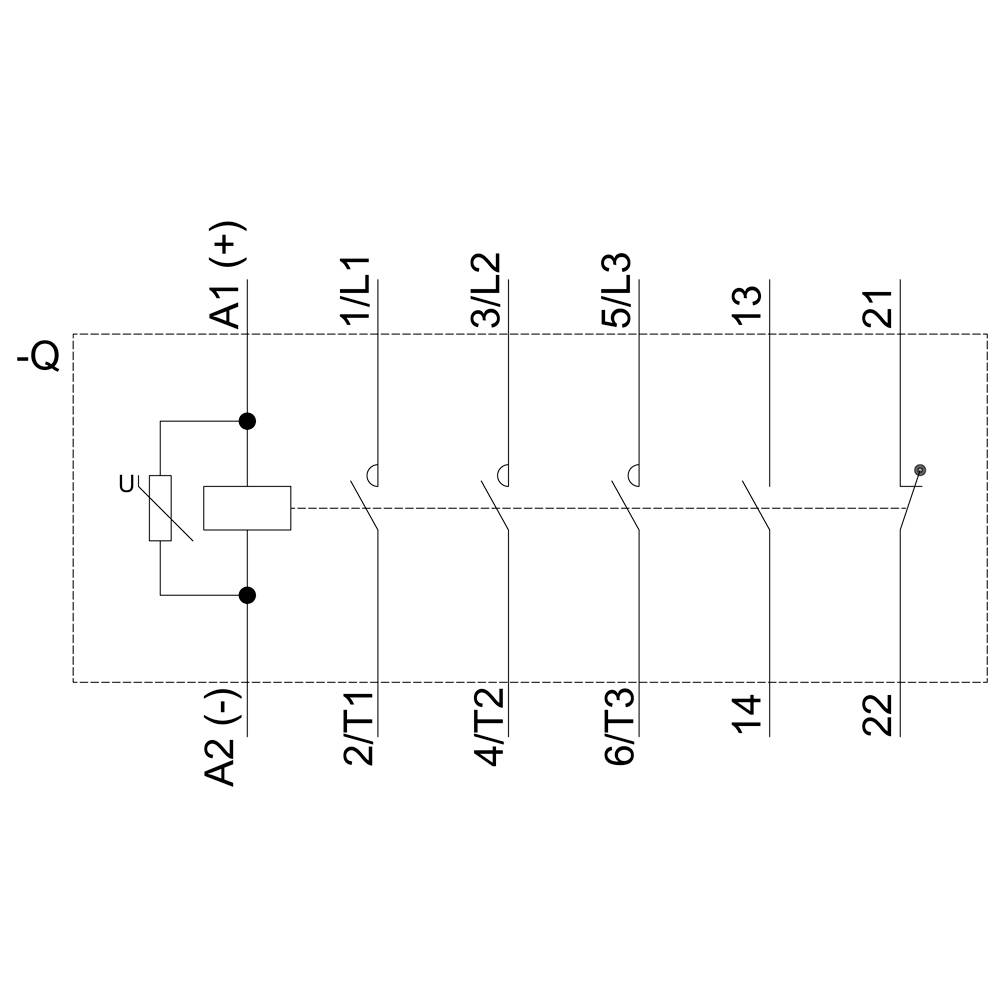

Schéma de câblage d'un composant électrique avec plusieurs bornes et contacts, désignés par A1, A2, 1L1, 2T1, 3L2, 4T2, 5L3, 6T3.

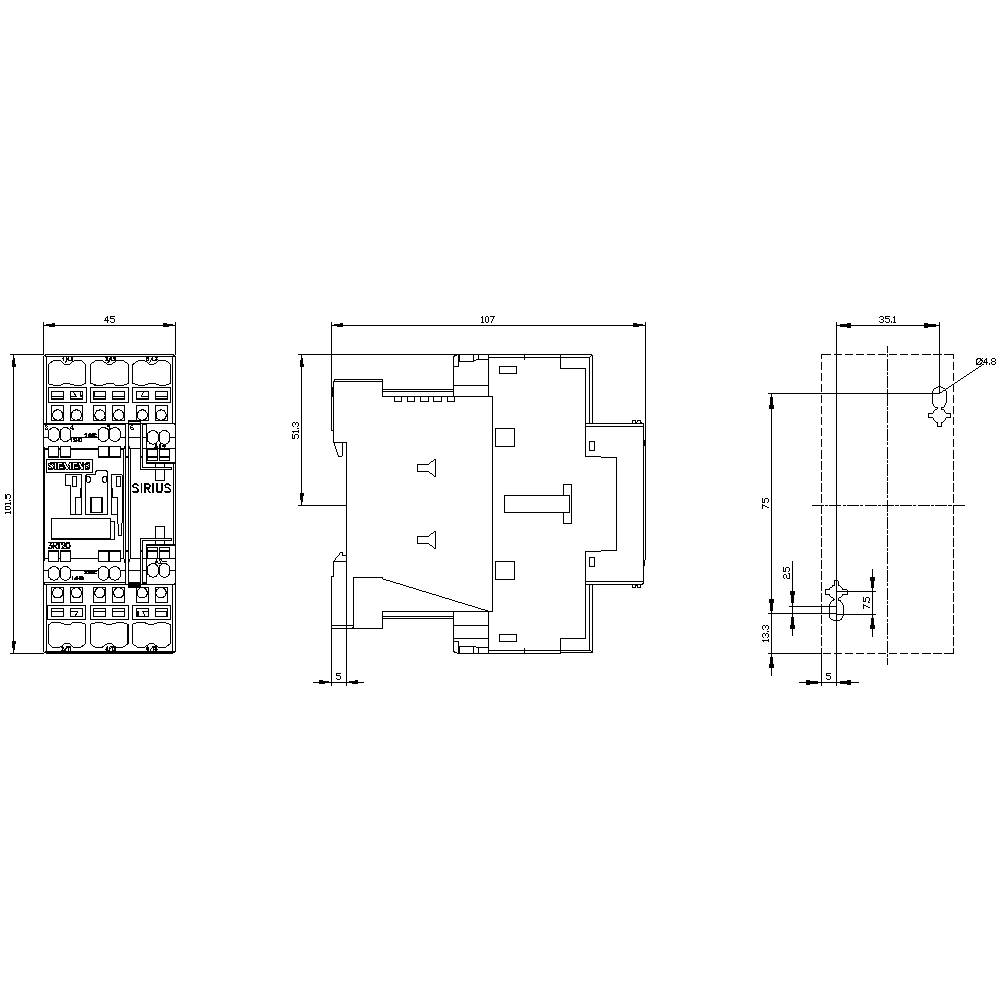

Dessin technique d'un schéma électrique avec dimensions et détails des composants et des connexions, présenté en trois vues.

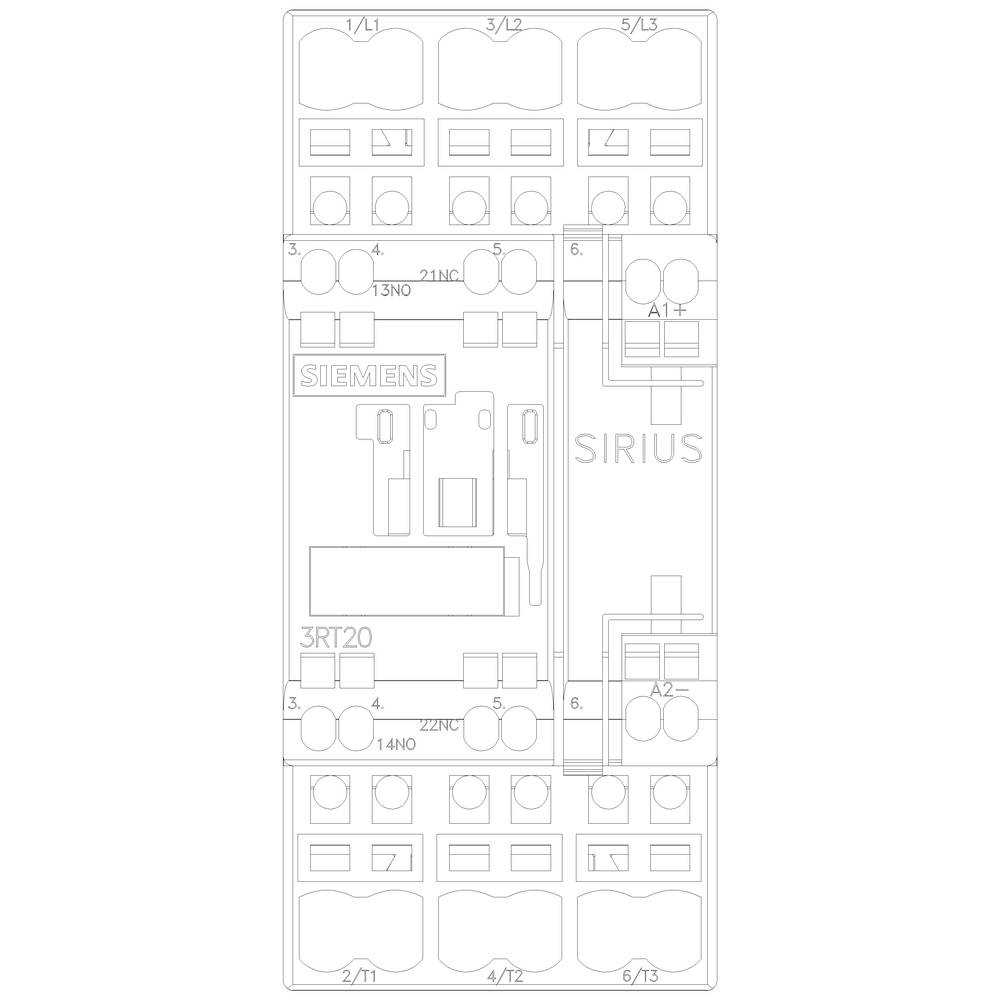

Schéma de câblage d'un contacteur Siemens SIRIUS. Illustre les connexions, les boutons et le numéro de modèle 3RT20. Présente la configuration du circuit électrique.

1/6

Photo non contractuelle

Type de produit

Contacteur

Nombre de pôles

3 pôles

Tension nominale

690 V

Courant de charge

22 A

Puissance

40 kW

Fiche technique (PDF)

Livraison le mar. 10 novembre

Nombre

Set(s)

Total (CHF 223.95 / pièce(s))

CHF 223.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre de contacts NO / pour contacts principaux : 3
Nombre de contacts NO / pour contacts auxiliaires / commutation non retardée : 1
Nombre d'ouvreur / pour contacts auxiliaires / commutation non retardée : 1
Courant de fonctionnement à AC-1 / à 400 V / à température ambiante 40 °C : 40 A.
Courant de fonctionnement à AC-3 / à 400 V : 25 A.
Puissance de serrage de la bobine de l'interrupteur à courant continu : 5,9 W.
Type de section de conducteur connectable / pour câbles AWG / pour contacts principaux : 2x (18... 8)
Type de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 2x (20... 14)
Hauteur de montage au-dessus de NN / max. : 2000 m
Montage en série : oui
Protection contre les contacts à l'avant : en cas de contact vertical à l'avant
Durée de vie mécanique du contacteur (cycles de commutation) avec bloc de commutation électronique monté / typique : 5000000
Durée de vie mécanique (cycles de commutation) du contacteur avec bloc de commutateurs auxiliaire monté / typique : 10000000
Contact miroir : oui
Résistance aux chocs du circuit principal : 6 kV
Tension maximale admissible pour une séparation sûre / entre la bobine et les contacts principaux : 400 V.
Extension du produit / commutateur auxiliaire : oui

Type de produit: Contacteur

Type: 3RT2026-2DB40

Dimensions: S0

Nombre de pôles: 3 pôles

Type de contact: 1 NO (T)
1 NF (R)

Tension nominale: 690 V

Tension de commande (min.): 24 V/DC

Tension de commande (max.): 24 V/DC

Gamme de tension de commande: 24 - 24 V/DC

Tension de contact (max.): 690 V/AC

Puissance de coupure max.: 40000 W

Courant continu (max.): 40 A

Courant de charge: 22 A

: 40 kW

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: avec varistance

Type de montage: fixation par vis
fixation par encliquetage
pour profilé

Connexion: raccordement à ressort

Durée de vie mécanique: 10000000

Temps de réponse: 17.5 ms

Temps de descente: 170 ms

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 45 mm

Hauteur: 102 mm

Profondeur: 107 mm

Dim.: (l x H x P) 45 x 102 x 107 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Leistung

Polzahl

Nennspannung

Siemens 3RT1355-6AE36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863517

Livraison le jeu. 26 novembre

Conrad Electronic

75000 W

4polig

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 924.95^*

Siemens 3RT1355-6AF36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863519

Livraison le lun. 7 décembre

Conrad Electronic

75000 W

4polig

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 924.95^*

Siemens 3RT1355-6AP36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863521

Livraison le ven. 13 novembre

Conrad Electronic

75000 W

4polig

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 839.95^*

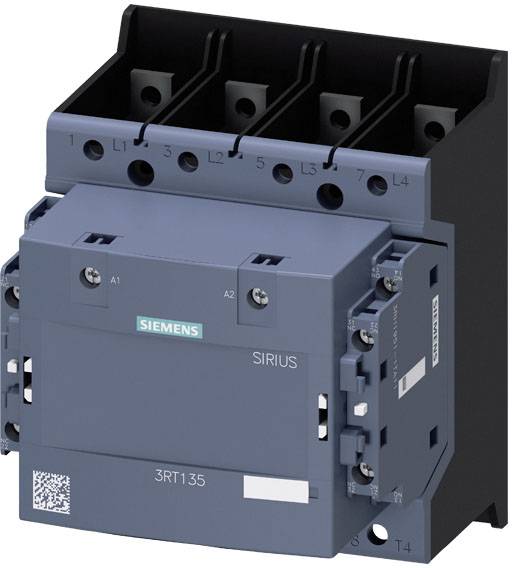

Siemens 3RT1355-6AR36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863523

Livraison le lun. 7 décembre

Conrad Electronic

75000 W

4polig

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 924.95^*

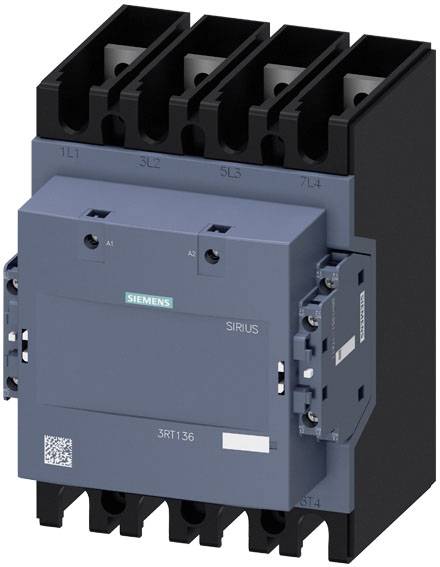

Siemens 3RT1363-6AE36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2863524

Livraison le jeu. 26 novembre

Conrad Electronic

90000 W

4polig

1000 V

pièce(s)

Min.: 1

Multiples: 1

CHF 1'319.95^*

Siemens 3RT1363-6AF36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863525

Livraison le lun. 7 décembre

Conrad Electronic

90000 W

4polig

1000 V

pièce(s)

Min.: 1

Multiples: 1

CHF 1'319.95^*

Siemens 3RT1363-6AP36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863526

Livraison le ven. 13 novembre

Conrad Electronic

90000 W

4polig

1000 V

pièce(s)

Min.: 1

Multiples: 1

CHF 1'319.95^*

Siemens 3RT1363-6AR36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863527

Livraison le jeu. 26 novembre

Conrad Electronic

90000 W

4polig

1000 V

pièce(s)

Min.: 1

Multiples: 1

CHF 1'319.95^*

Siemens 3RT1364-6AE36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2863528

Livraison le ven. 6 novembre

122 Set(s)Conrad Electronic

110000 W

4polig

1000 V

pièce(s)

Min.: 1

Multiples: 1

CHF 1'999.95^*

Siemens 3RT1364-6AF36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863529

Livraison le lun. 7 décembre

Conrad Electronic

110000 W

4polig

1000 V

pièce(s)

Min.: 1

Multiples: 1

CHF 1'999.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2863575 Siemens 3RT2026-2DB40 Contacteur 1 NO (T), 1 NF (R) 40 kW 690 V 22 A avec varistance Convient pour marque (relais): Siem

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2863575 Siemens 3RT2026-2DB40 Contacteur 1 NO (T), 1 NF (R) 40 kW 690 V 22 A avec varistance Convient pour marque (relais): Siem

Description

Contacteur de puissance, AC-3e/AC-3, 25 A, 11 kW / 400 V, 3 pôles, DC 24 V, avec varistance insérée, contacts auxiliaires : 1 S + 1 Ö, raccordement à ressort, contacteur de puissance SIRIUS 3RT2 pour la commutation de moteurs.
Les contacteurs 3RT2 font partie de la boîte à outils SIRIUS avec ses produits parfaitement adaptés. Ils vous séduiront par leur grande puissance, leur construction compacte et leur fiabilité de contact élevée. Ils peuvent être combinés avec d'autres composants dans la branche consommateurs. De nombreuses combinaisons d'appareils sont testées en usine. Les contacteurs offrent une connexion optimale à la commande pour chaque application (parallèle, via ASI ou IO-Link). Les commutateurs auxiliaires intégrés réduisent la complexité de votre structure. Les connexions à l'avant permettent un câblage simple. Les contacteurs 3RT2 sont homologués pour le climat, dans le monde entier (par ex. IEC et UL/CSA) et IE3/IE4ready.
Ils sont disponibles en différentes tailles et dans une large gamme de puissance en mode AC et DC. En plus de la technique de vissage, les appareils sont également disponibles en permanence avec connexion à ressort pour une connexion rapide, sans entretien et sans secousses.
Les accessoires complets, tels que les commutateurs auxiliaires, les déclencheurs auxiliaires, etc., sont identiques pour toutes les tailles. Les modules de connexion, les modules de fonction et le système d'alimentation SIRIUS 3RV29 réduisent considérablement les coûts de câblage.
Les contacteurs de puissance 3RT2 détachent la série 3RT1 éprouvée (jusqu'à 55 kW).
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
