Name: Siemens 3RT2018-2XB42-2LA2 Contacteur ferroviaire 1 NF (R) 13 kW 690 V 14 A avec varistance Convient pour marque (relais
Brand: Siemens
SKU: 2863565
Availability: BackOrder

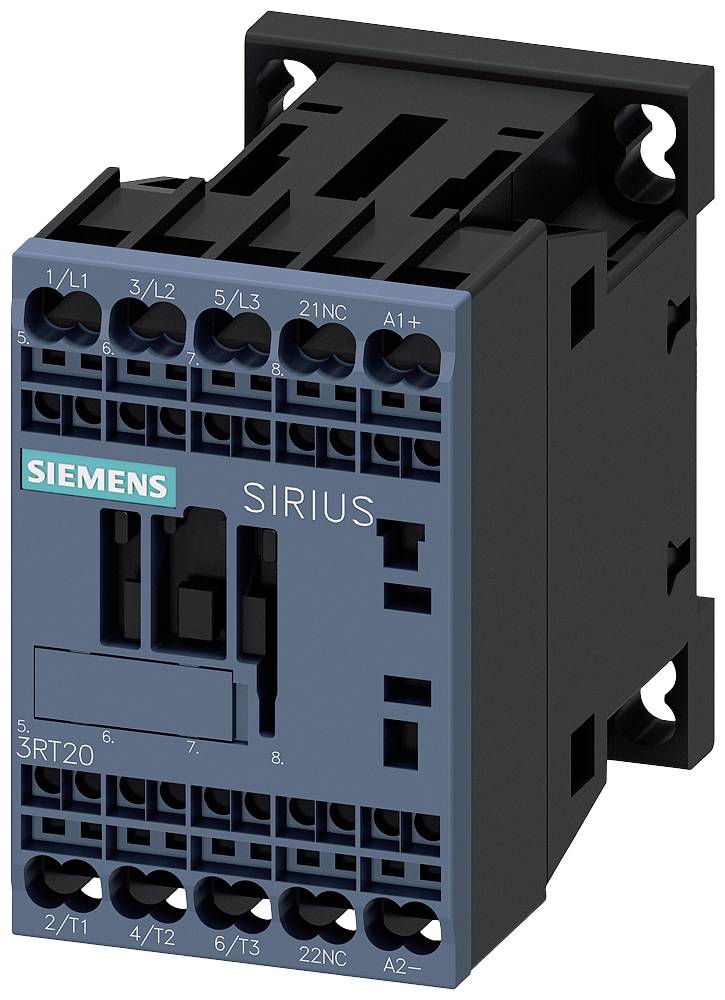

Un contacteur Siemens SIRIUS avec plusieurs bornes de raccordement, adapté pour le contrôle de systèmes électriques dans des applications industrielles.

Installation industrielle avec circuits ouverts à gauche, protection contre les éclaboussures d'eau à droite. Environnement de travail mécanique, fenêtres mouillées par la pluie.

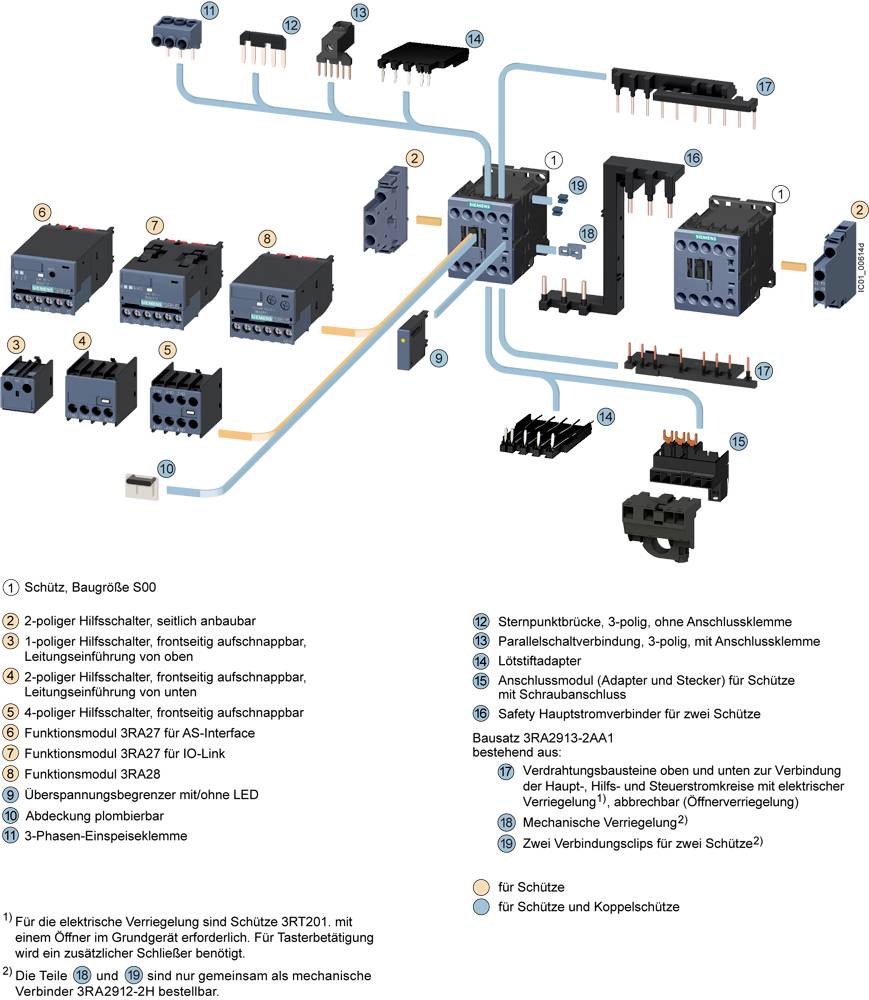

Représentation schématique de protections avec étiquetage des composants et connexions. Illustre différents interrupteurs, contacts, modules et leurs fonctions.

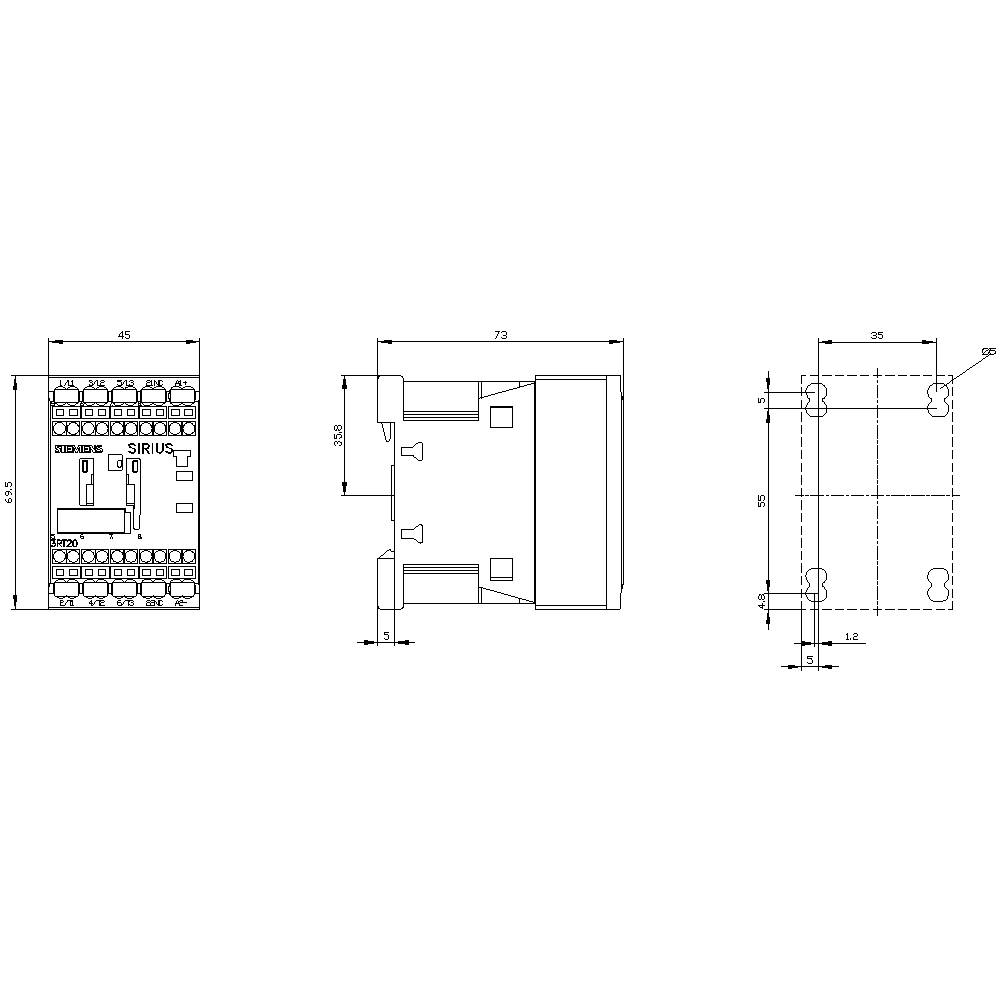

Dessin technique d'un appareil avec des vues détaillées de face, de côté et de dessus. Les dimensions sont indiquées en millimètres.

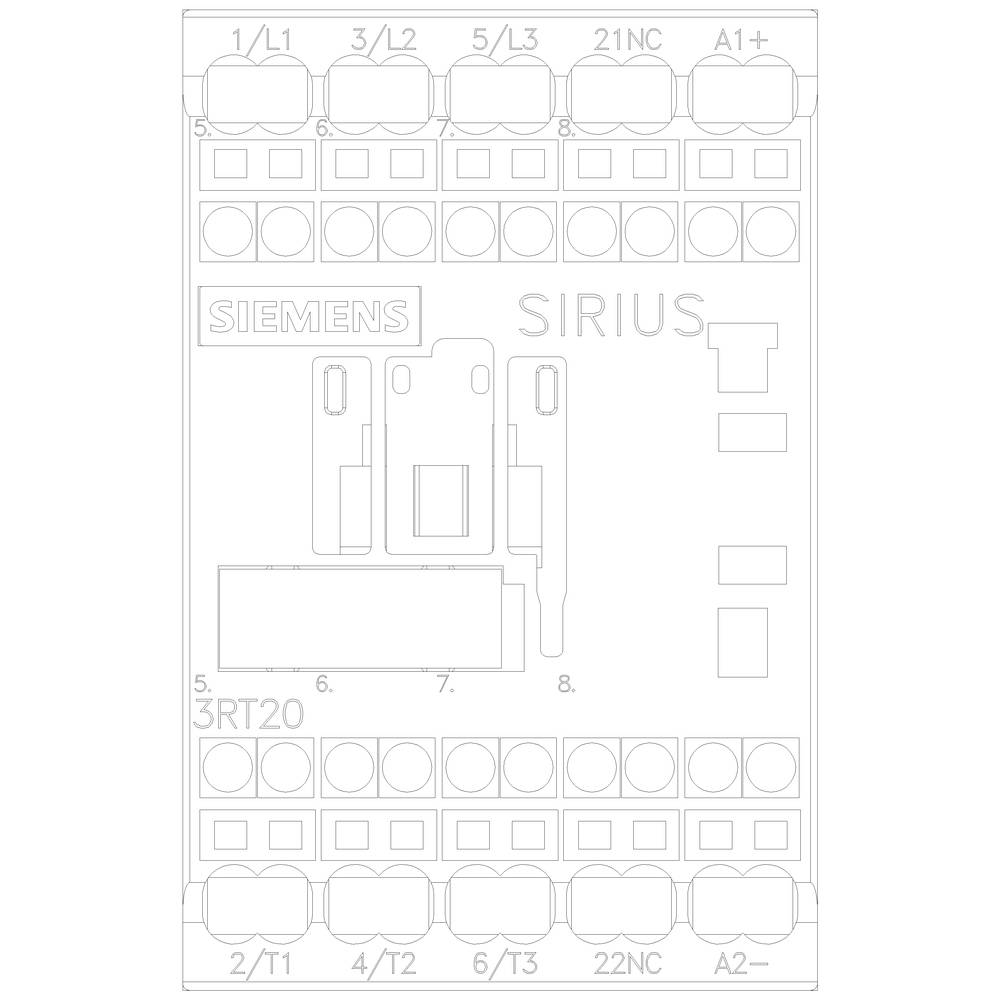

Plan de câblage d'un appareil Siemens SIRIUS avec bornes numérotées (L1, L2, L3, 21NC, A1+, 3RT20). Zones marquées pour le câblage de base et les étiquettes.

1/5

Photo non contractuelle

Type de produit

Contacteur ferroviaire

Nombre de pôles

3 pôles

Tension nominale

690 V

Courant de charge

14 A

Puissance

13 kW

Fiche technique (PDF)

Livraison le mer. 25 novembre

Nombre

Set(s)

Total (CHF 107.95 / pièce(s))

CHF 115.95

-7 %

CHF 107.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre de contacts NO / pour contacts principaux : 3
Nombre d'ouvreur / sur le contacteur / pour les contacts auxiliaires : 1
Nombre d'ouvreur / pour contacts auxiliaires : 1
Nombre d'ouvreur / pour contacts auxiliaires / commutation non retardée : 1
Courant de fonctionnement à AC-1 / à 400 V / à température ambiante 40 °C : 22 A.
Courant de fonctionnement à AC-3 / à 400 V : 16 A.
Puissance de serrage de la bobine de l'interrupteur à courant continu : 4 W.
Type de section de conducteur connectable / pour câbles AWG / pour contacts principaux : 2x (20... 12)
Type de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 2x (20... 12)
Hauteur de montage au-dessus de NN / max. : 2000 m
Montage en série : oui
Protection contre les contacts à l'avant : en cas de contact vertical à l'avant
Tension d'isolation du circuit principal en cas de degré de pollution 3 : 690 V.
Durée de vie mécanique du contacteur (cycles de commutation) avec bloc de commutation électronique monté / typique : 5000000
Durée de vie mécanique (cycles de commutation) du contacteur avec bloc de commutateurs auxiliaire monté / typique : 10000000
Contact miroir : oui
Résistance aux chocs du circuit principal : 6 kV
Tension maximale admissible pour une séparation sûre / entre la bobine et les contacts principaux : 400 V.
Extension du produit / commutateur auxiliaire : oui

Type de produit: Contacteur ferroviaire

Type: 3RT2018-2XB42-2LA2

Dimensions: S00

Nombre de pôles: 3 pôles

Type de contact: 1 NF (R)

Type de contact auxiliaire: 1 NF (R)

Tension nominale: 690 V

Tension de commande (min.): 24 V/DC

Tension de commande (max.): 34 V/DC

Gamme de tension de commande: 24 - 34 V/DC

Courant continu (max.): 16 A

Courant de charge: 14 A

: 13 kW

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: avec varistance

Type de montage: fixation par vis
fixation par encliquetage
pour profilé

Connexion: raccordement à ressort

Durée de vie mécanique: 30000000

Temps de réponse: 45 ms

Temps de descente: 70 ms

: IP20

Température min.: -40 °C

Température max.: +70 °C

Largeur: 45 mm

Hauteur: 70 mm

Profondeur: 73 mm

Dim.: (l x H x P) 45 x 70 x 73 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Leistung

Nennspannung

Laststrom

Siemens 3RT2018-2XB42-2LA2 Bahnschütz 1 Öffner 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Code produit :2863565

Livraison le mer. 25 novembre

Conrad Electronic

Ce produit

13 kW

690 V

14 A

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Siemens 3RT2017-2KG42-0LA0 Bahnschütz 3 Schließer 13 kW 690 V 11 A mit Schutzdiode Passend für Marke (Relais): Siemens 1 St.

Code produit :2863556

Livraison le mer. 25 novembre

Conrad Electronic

13 kW

690 V

11 A

pièce(s)

Min.: 1

Multiples: 1

CHF 81.95^*

Siemens 3RT2018-2LB42-1LA0 Bahnschütz 3 Schließer 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Code produit :2863561

Livraison le ven. 11 décembre

Conrad Electronic

13 kW

690 V

14 A

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Siemens 3RT2018-2XB41-2LA2 Bahnschütz 1 Schließer 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2863564

Livraison le mer. 25 novembre

Conrad Electronic

13 kW

690 V

14 A

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Siemens 3RT2018-2XF41-2LA2 Bahnschütz 1 Schließer 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Code produit :2863566

Livraison le mer. 25 novembre

Conrad Electronic

13 kW

690 V

14 A

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Siemens 3RT2018-2XF42-2LA2 Bahnschütz 1 Öffner 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2863567

Livraison le mer. 25 novembre

Conrad Electronic

13 kW

690 V

14 A

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Siemens 3RT2035-3XJ40-0LA2 Bahnschütz 1 Schließer, 1 Öffner 39 kW 690 V 41 A mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2863581

Livraison le lun. 30 novembre

Conrad Electronic

39 kW

690 V

41 A

pièce(s)

Min.: 1

Multiples: 1

CHF 273.95^*

Siemens 3RT2036-3XJ40-0LA2 Bahnschütz 1 Schließer, 1 Öffner 46 kW 690 V 52 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Code produit :2863582

Livraison le lun. 30 novembre

Conrad Electronic

46 kW

690 V

52 A

pièce(s)

Min.: 1

Multiples: 1

CHF 624.95^*

Siemens 3RT2037-3XJ40-0LA2 Bahnschütz 1 Schließer, 1 Öffner 53 kW 690 V 65 A mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2863583

Livraison le lun. 30 novembre

Conrad Electronic

53 kW

690 V

65 A

pièce(s)

Min.: 1

Multiples: 1

CHF 589.95^*

Siemens 3RT2037-3XJ44-0LA2 Bahnschütz 2 Schließer, 2 Öffner 53 kW 690 V 65 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Code produit :2863584

Livraison le ven. 20 novembre

13 Set(s)Conrad Electronic

53 kW

690 V

65 A

pièce(s)

Min.: 1

Multiples: 1

CHF 544.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2863565 Siemens 3RT2018-2XB42-2LA2 Contacteur ferroviaire 1 NF (R) 13 kW 690 V 14 A avec varistance Convient pour marque (relais

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2863565 Siemens 3RT2018-2XB42-2LA2 Contacteur ferroviaire 1 NF (R) 13 kW 690 V 14 A avec varistance Convient pour marque (relais

Description

Contacteur de rail, AC-3e/AC-3, 16 A, 7,5 kW / 400 V, 3 pôles, DC 24-34 V, 0,7-1,25* US, entraînement électronique, avec varistor intégré, contacts auxiliaires : 1 Ö, raccordement à ressort, position de montage suspendue contacteur de puissance SIRIUS 3RT2 pour la commutation de moteurs dans des conditions extrêmes, par ex. pour les applications ferroviaires.
Les contacteurs 3RT2 font partie de la boîte à outils SIRIUS avec ses produits parfaitement adaptés. Ils vous séduiront par leur grande puissance, leur construction compacte et leur fiabilité de contact élevée. Ils peuvent être combinés avec d'autres composants dans la branche consommateurs. De nombreuses combinaisons d'appareils sont testées en usine. Les contacteurs offrent une connexion optimale à la commande pour chaque application (parallèle, via ASI ou IO-Link). Les commutateurs auxiliaires intégrés réduisent la complexité de votre structure. Les connexions à l'avant permettent un câblage simple. Les contacteurs 3RT2 sont homologués pour le climat, dans le monde entier (par ex. IEC et UL/CSA) et IE3/IE4ready. Cette variante se caractérise par une plage de travail et de température étendue pour des conditions ambiantes plus difficiles.
Ils sont disponibles en différentes tailles et dans une large gamme de puissance en mode AC et DC. En plus de la technique de vissage, les appareils sont également disponibles en permanence avec connexion à ressort pour une connexion rapide, sans entretien et sans secousses.
Les accessoires complets, tels que les commutateurs auxiliaires, les déclencheurs auxiliaires, etc., sont identiques pour toutes les tailles. Les modules de connexion, les modules de fonction et le système d'alimentation SIRIUS 3RV29 réduisent considérablement les coûts de câblage.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
