Name: Siemens 3RT2016-1UB42 Contacteur 1 NF (R) 22 kW 690 V 9 A avec varistance Piece 1 pc(s)
Brand: Siemens
SKU: 2863549
Availability: BackOrder

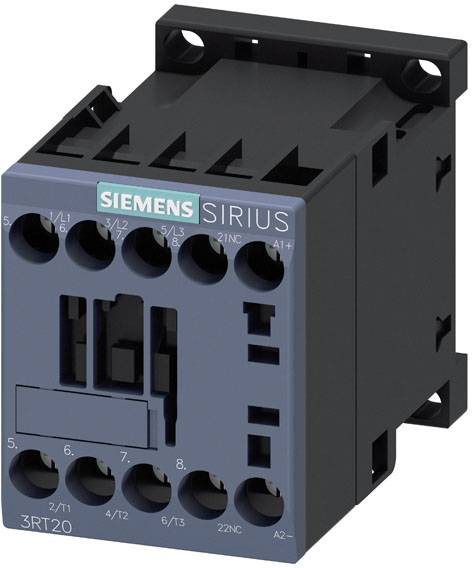

Un contacteur Siemens Sirius, modèle 3RT20, destiné à la commande de moteurs électriques, sur un boîtier noir avec une façade bleue.

Un armoire électrique aux portes ouvertes révèle un câblage complexe et des interrupteurs. En arrière-plan, la pluie tombe sur une fenêtre.

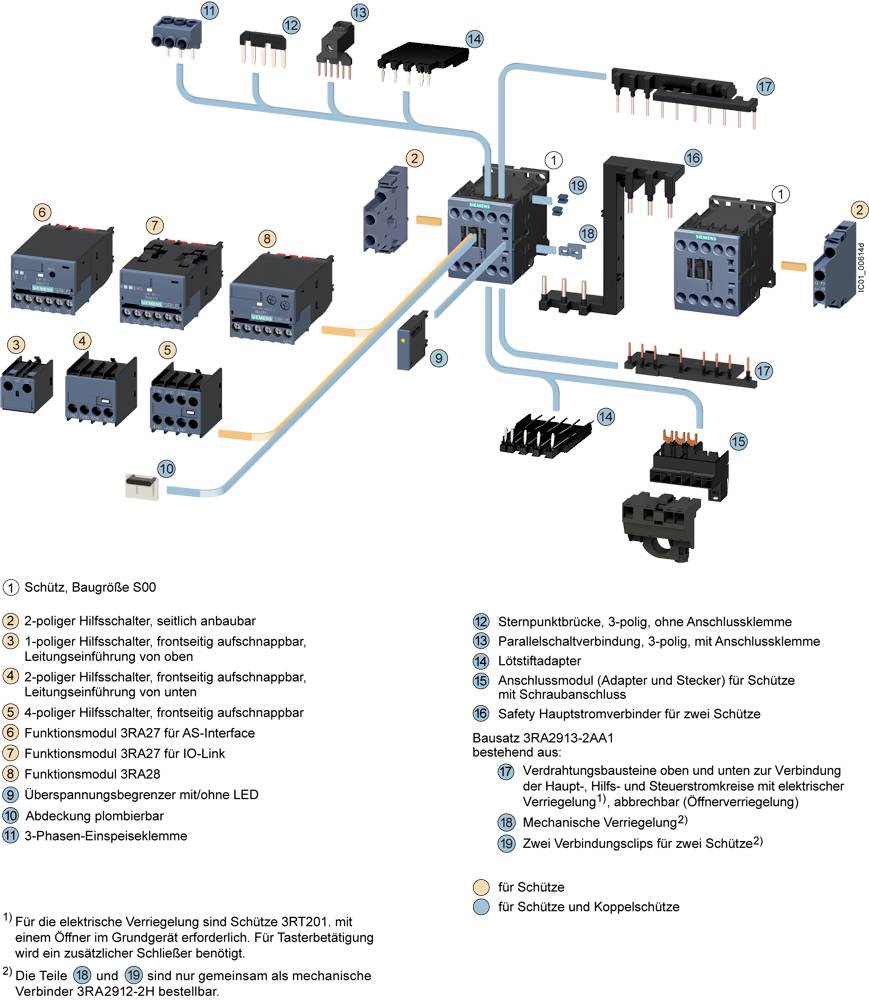

Le schéma électrique montre plusieurs contacteurs, le câblage et les détails de connexion pour un coffret électrique. Composants et connexions étiquetés.

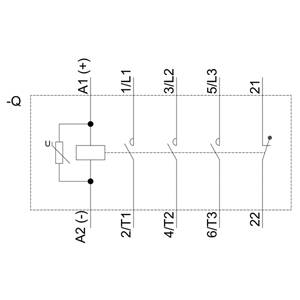

Schéma de câblage d'un relais électrique à six contacts : A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 21 et 22.

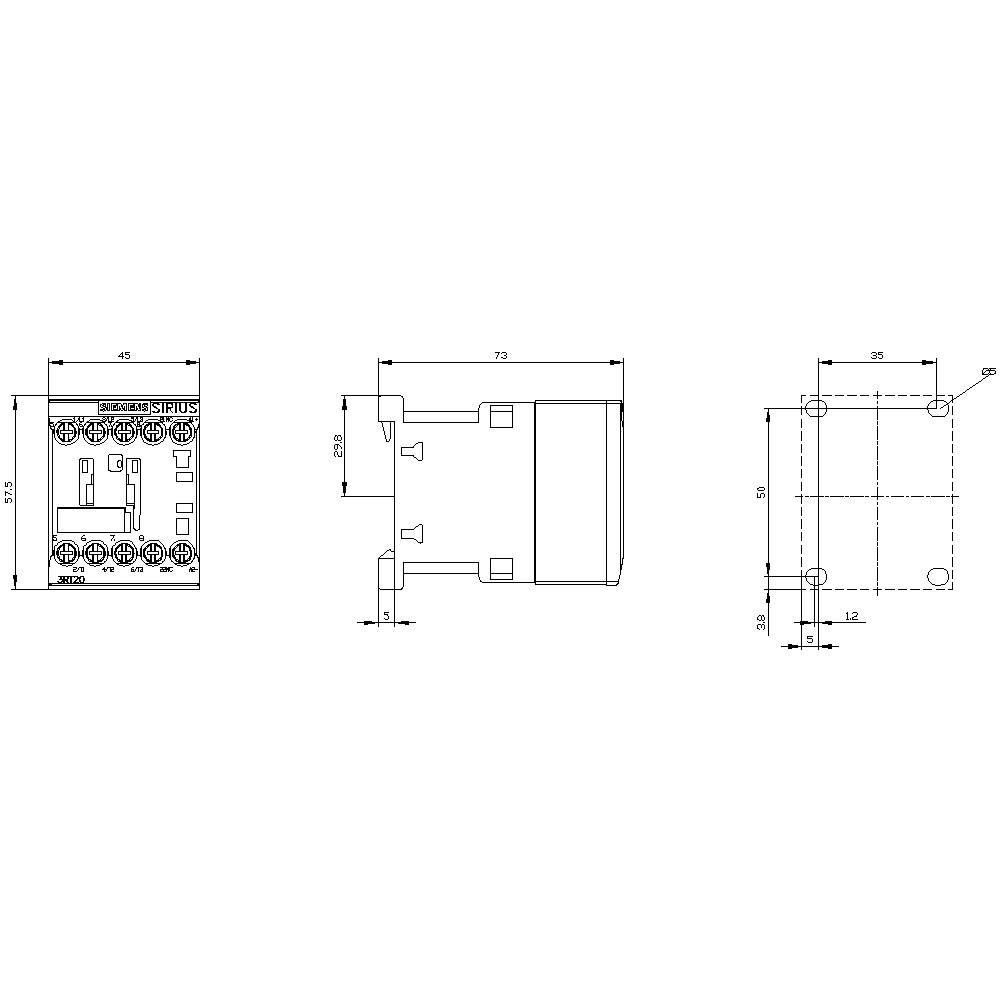

Dessin technique d'un relais électrique de commutation avec vue latérale, frontale et de dessus. Les dimensions sont indiquées en millimètres.

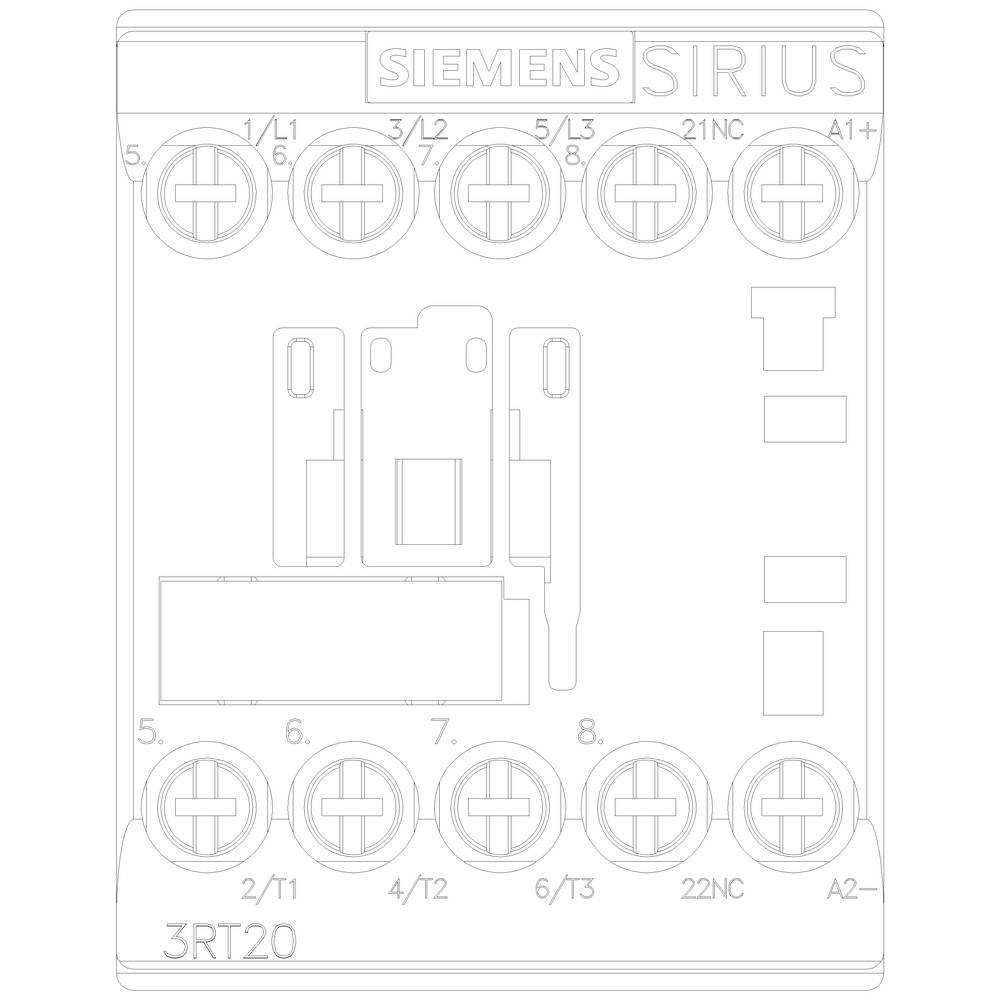

'Représentation schématique d'un contacteur Siemens SIRIUS de la série 3RT20 avec désignations des bornes de raccordement et disposition pour installations électriques.'

1/6

Photo non contractuelle

Type de produit

Contacteur

Nombre de pôles

3 pôles

Tension nominale

690 V

Courant de charge

9 A

Puissance

22 kW

Fiche technique (PDF)

Livraison le mer. 25 novembre

Nombre

Set(s)

Total (CHF 51.95 / pièce(s))

CHF 57.95

-10 %

CHF 51.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre de contacts NO / pour contacts principaux : 3
Nombre d'ouvreur / pour contacts auxiliaires / commutation non retardée : 1
Courant de fonctionnement à AC-1 / à 400 V / à température ambiante 40 °C : 22 A.
Courant de fonctionnement à AC-3 / à 400 V : 9 A.
Puissance de serrage de la bobine de l'interrupteur à courant continu : 4 W.
Type de section de conducteur connectable / pour câbles AWG / pour contacts principaux : 2x (20... 16), 2x (18... 14), 2x 12
Type de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 2x (20... 16), 2x (18... 14), 2x 12
Hauteur de montage au-dessus de NN / max. : 2000 m
Montage en série : oui
Protection contre les contacts à l'avant : en cas de contact vertical à l'avant
Contact miroir : oui
Résistance aux chocs du circuit principal : 6 kV
Tension maximale admissible pour une séparation sûre / entre la bobine et les contacts principaux : 400 V.
Extension du produit / commutateur auxiliaire : oui

Type d'emballage: Piece

Type de produit: Contacteur

Type: 3RT2016-1UB42

Dimensions: S00

Nombre de pôles: 3 pôles

Type de contact: 1 NF (R)

Type de contact auxiliaire: 1 NF (R)

Tension nominale: 690 V

Tension de commande (min.): 24 V/DC

Tension de commande (max.): 24 V/DC

Gamme de tension de commande: 24 - 24 V/DC

Tension de contact (max.): 690 V/AC

Courant continu (max.): 22 A

Courant de charge: 9 A

: 22 kW

Spécificités: avec varistance

Type de montage: fixation par vis
fixation par encliquetage
pour profilé

Connexion: raccord à vis

Durée de vie mécanique: 30000000

Temps de réponse: 13 ms

Temps de descente: 100 ms

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 45 mm

Hauteur: 58 mm

Profondeur: 73 mm

Dim.: (l x H x P) 45 x 58 x 73 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: non pertinent
