Name: Siemens 3RH2911-1HA20 Contact auxiliaire 4 NO (T) enfichable Convient pour marque (relais): Siemens 1 pc(s)
Brand: Siemens
SKU: 2862276
Availability: InStock

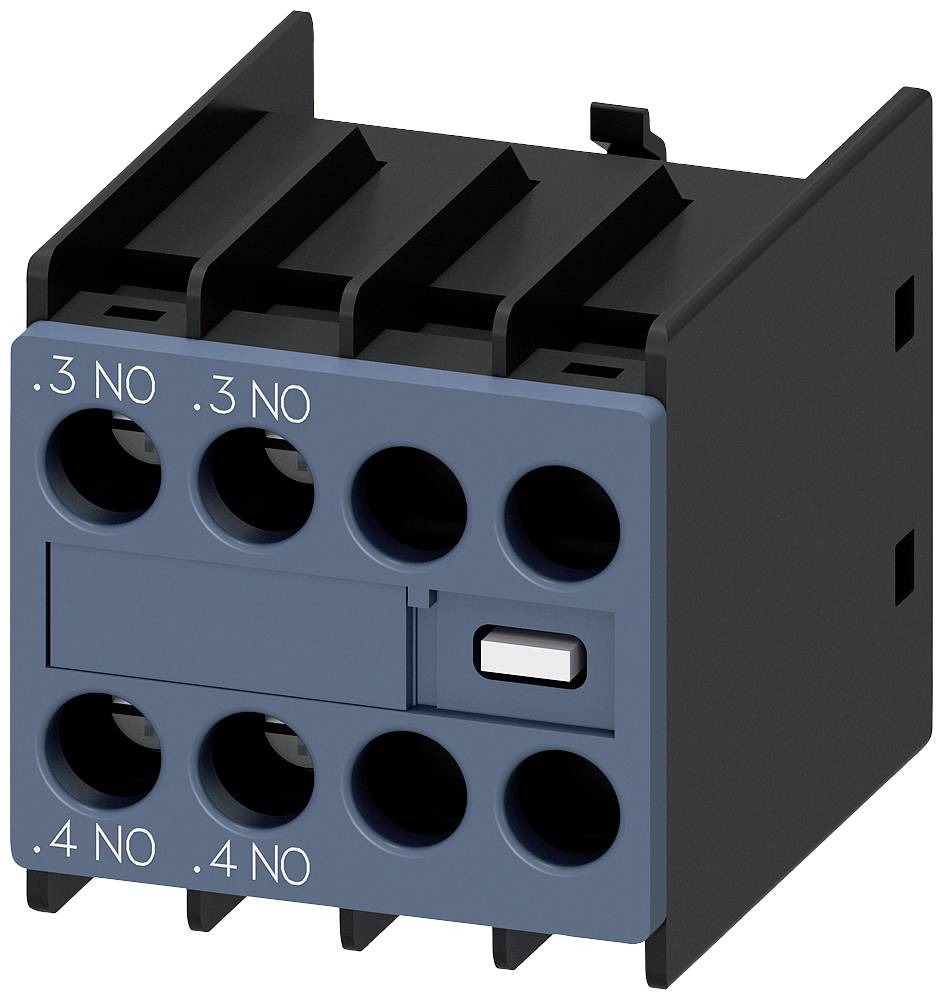

Un connecteur électrique industriel bleu à quatre pôles, portant les étiquettes '.3 NO' et '.4 NO' sur sa face avant.

Un armoire électrique ouverte remplie de câbles et de composants électroniques se trouve à droite d'une vitre de fenêtre mouillée par la pluie, avec un arrière-plan flou.

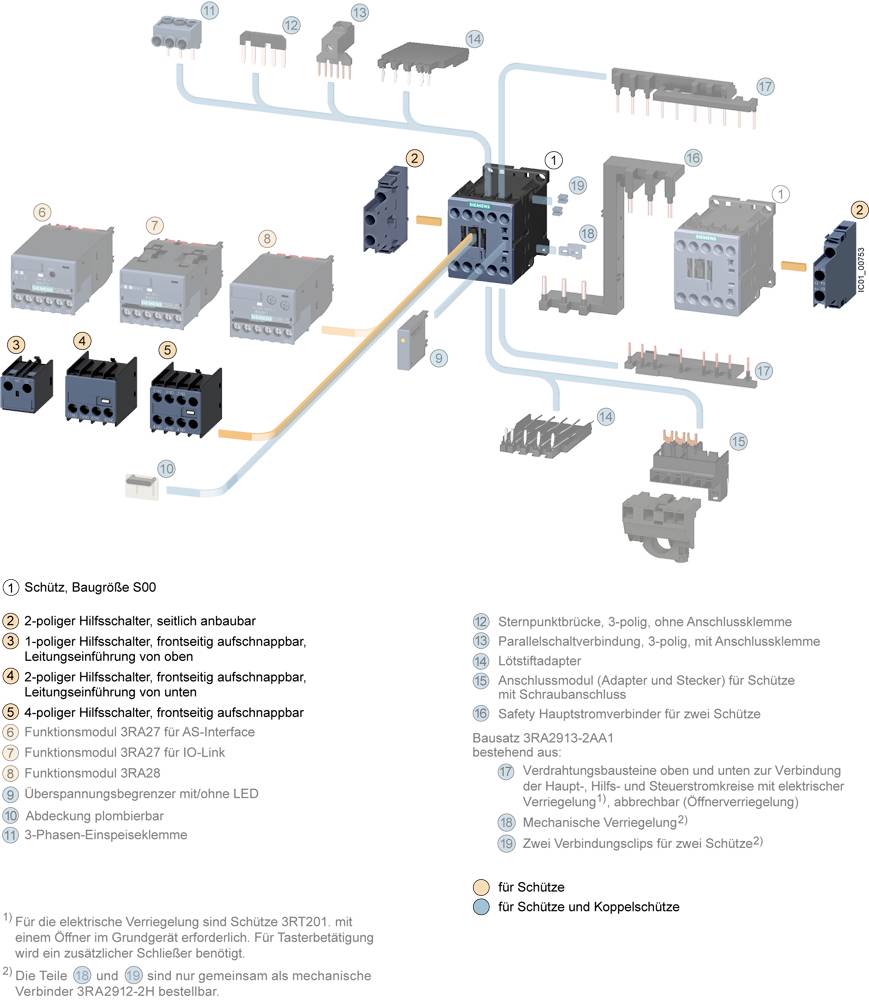

Le schéma électrique montre différents contacteurs et interrupteurs auxiliaires avec des lignes de raccordement. Les composants importants sont numérotés et expliqués.

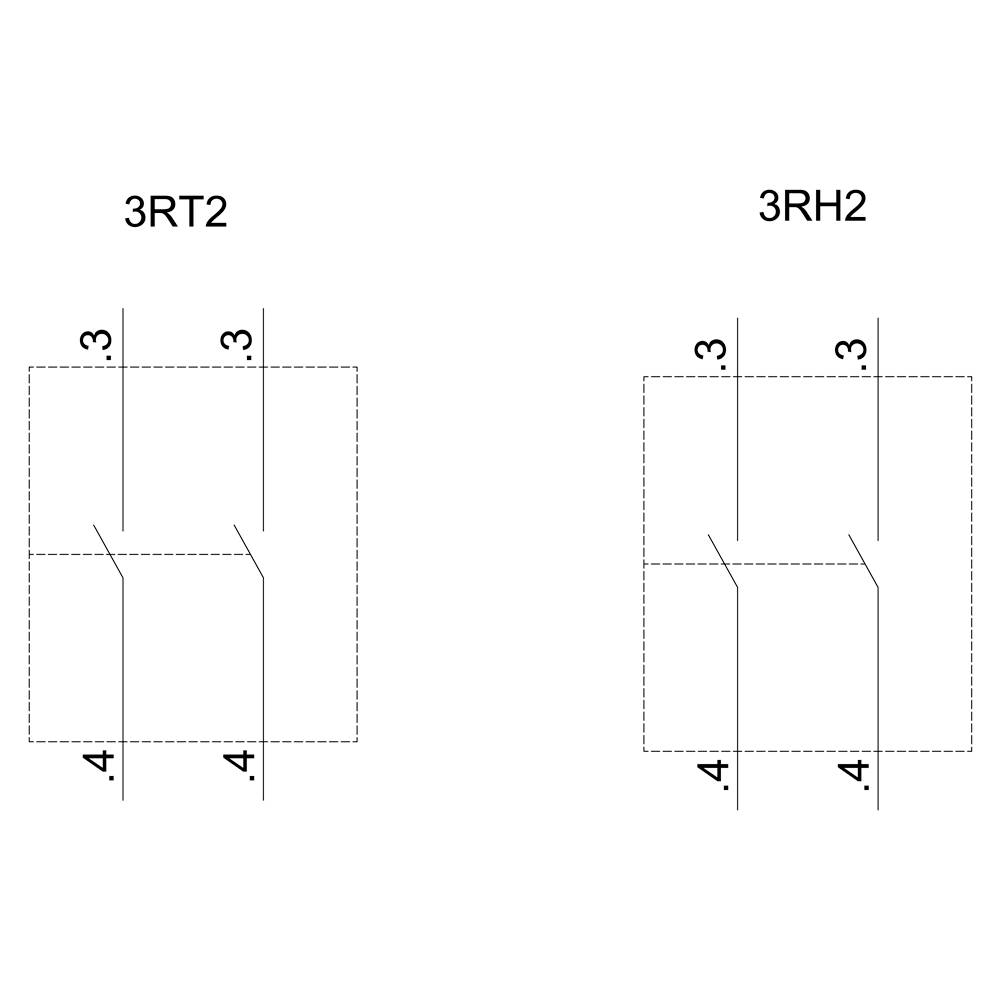

Diagramme de deux formes géométriques, à gauche '3RT2' avec des dimensions de 3x4, à droite '3RH2' également avec des dimensions de 3x4.

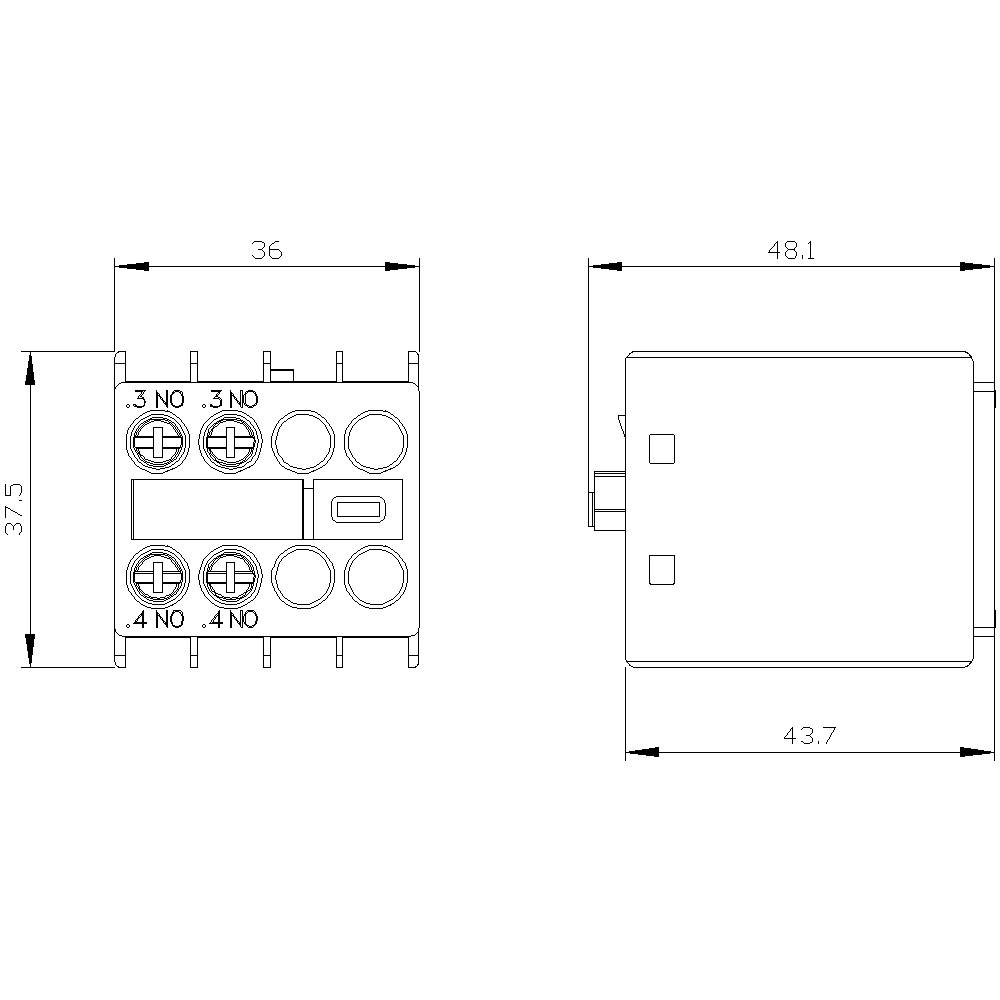

Dessin technique d'un relais avec dimensions : 36x37,5 mm et 48,1x43,7 mm. Représente les connexions et leur étiquetage.

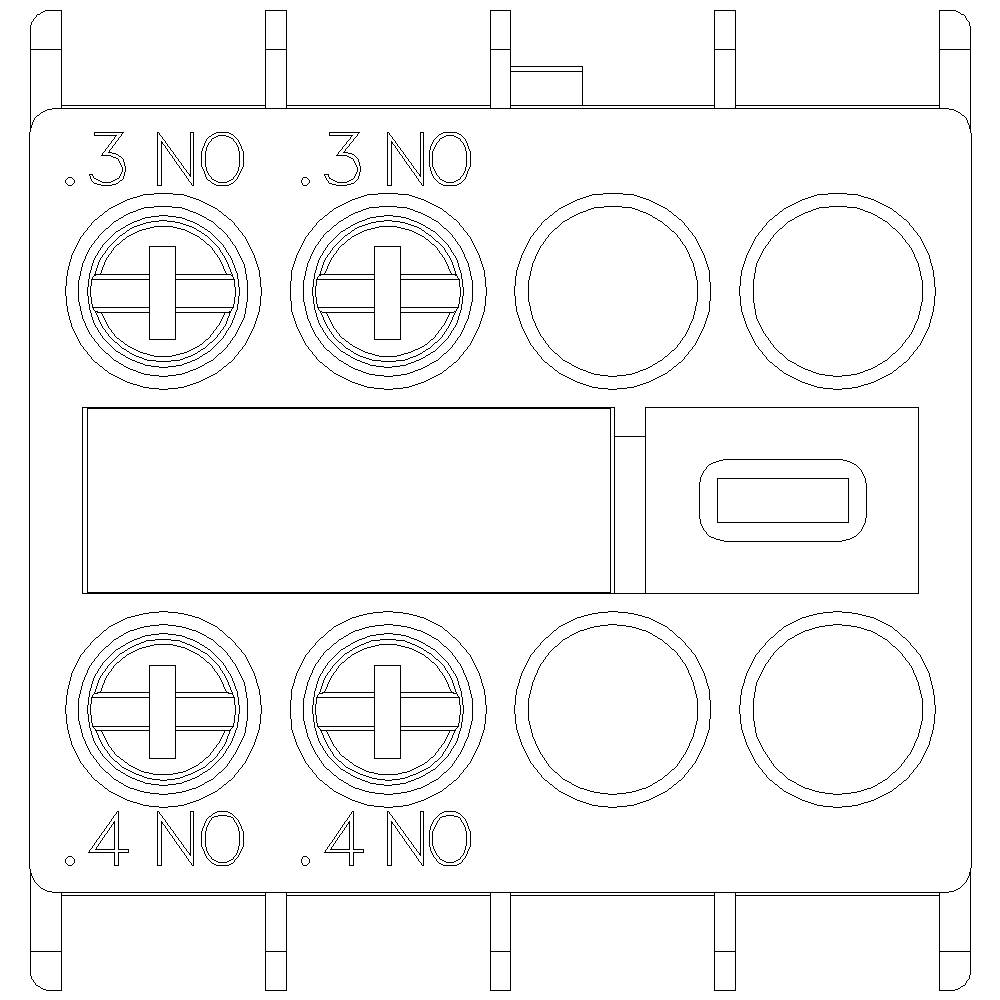

Dessin technique d'un interrupteur avec des contacts marqués '3 NO' et '4 NO', présentant une vue de dessus avec des points de connexion électriques.

1/6

Photo non contractuelle

Type de produit

Contact auxiliaire

Connexion

raccord à vis

Type

3RH2911-1HA20

Dimensions

S00

Type de contact

4 NO (T)

Fiche technique (PDF)

Livraison le jeu. 15 octobre

2 Set(s)

Nombre

Set(s)

Total (CHF 14.95 / pièce(s))

CHF 14.95

Prix TVA incl.

Plus que 2 Set(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Modèle du produit : peut être monté à l'avantFonction du produit / guidage forcé : ouiFonction du produit / guidage forcé, remarque : avec 3RH2Fonction du produit / contact miroir : ouiFonction du produit / contact miroir, remarque : avec 3RT2Domaine d'application : pour l'extension des contacts auxiliaires dans le circuit de commandeAdapté à l'utilisation : contacteur auxiliaire et disjoncteurRésistance à l'onde de choc : 6 kVType de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 2x (20... 16), 2x (18... 14)Type de section de conducteur connectable / pour contacts auxiliaires / à un ou plusieurs fils : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²)Type de section de conducteur connectable / pour contacts auxiliaires / à fils fins / avec finition de fil : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Type de produit: Contact auxiliaire

Type: 3RH2911-1HA20

Dimensions: S00
S0
S2
S3

Type de contact: 4 NO (T)

Type de contact auxiliaire: 2 NO (T)

Courant continu (max.): 6 A

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: enfichable

Type de montage: fixation par encliquetage

Connexion: raccord à vis

Durée de vie électrique: 200000

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 36 mm

Hauteur: 37.5 mm

Profondeur: 43.7 mm

Dim.: (l x H x P) 36 x 37.5 x 43.7 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: Other

: Clip-on

: None

: Screw connection

: 0

: 2

: 0

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2862276 Siemens 3RH2911-1HA20 Contact auxiliaire 4 NO (T) enfichable Convient pour marque (relais): Siemens 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2862276 Siemens 3RH2911-1HA20 Contact auxiliaire 4 NO (T) enfichable Convient pour marque (relais): Siemens 1 pc(s)

Description

Commutateur auxiliaire à l'avant, 2 S voie ferrée 1 S, 1 S pour 3RH2 et 3RT2 raccordement à vis .3/.4, .3/.4 commutateur auxiliaire SIRIUS 3RH29 pour l'extension des contacts auxiliaires dans le circuit de commande.Les interrupteurs auxiliaires montés à l'avant 3RH29 peuvent être montés sur les contacteurs 3RT2 et les contacteurs auxiliaires 3RH2 sans outil de taille.Les commutateurs auxiliaires 3RH19/3RH29 sont disponibles en versions à montage avant ou latéral, avec jusqu'à quatre commutateurs sans temporisation ou jusqu'à deux serrures et ouvres à commutation avancée. Les commutateurs auxiliaires peuvent être conçus comme éléments de contact guidés dans les contacteurs auxiliaires 3RH ou comme contacts miroir dans les contacteurs de puissance 3RT. Ils sont disponibles en permanence avec raccord à vis et raccord à ressort.Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
