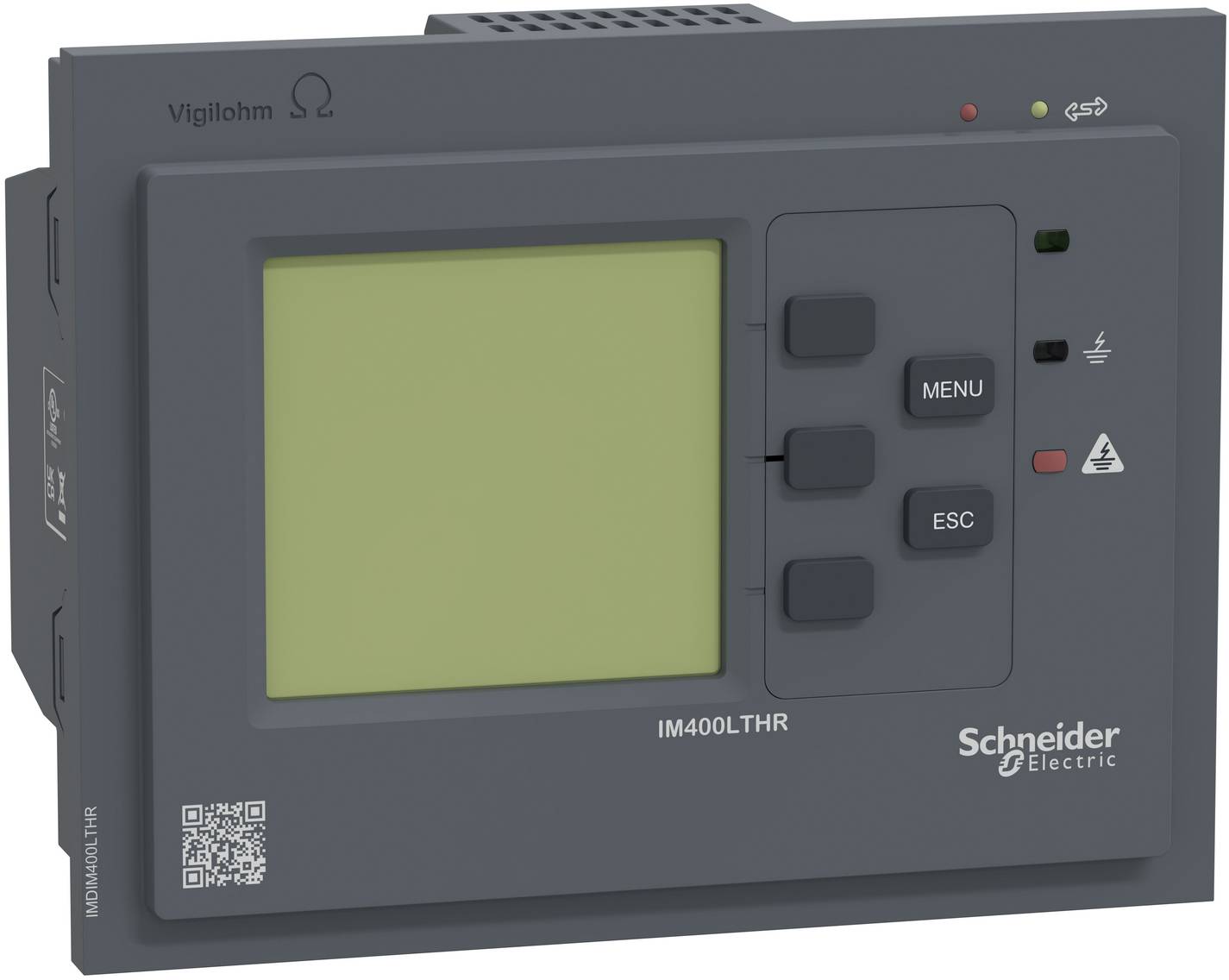

Schneider Electric IMDIM400LTHR IMDIM400LTHR Relais de surveillance

Cet appareil fait partie de la gamme Vigilohm, conçue pour la surveillance des alimentations non mises à la terre (systèmes informatiques) conformément aux normes d'installation et de produit. Concording to standards, it is recommanded to equip your systems with Insulation Monitoring Devices (IMD). Conformément aux normes, il est recommandé d'équiper vos systèmes d'appareils de surveillance de l'isolement (IMD). Il mesure la résistance d'isolement du système en alimentant un courant continu entre le réseau et la terre. La configuration est définie en fonction de l'installation. Les paramètres sont disponibles sur le devant de l'appareil via l'écran IHM. Les paramètres concernent les seuils d'alarme et de pré-alarme, le délai d'alarme de 0 à 7200 secondes et d'autres sont disponibles. Il surveille les réseaux jusqu'à 33 kV, en fonction du convertisseur de tension utilisé. L'écran noir et blanc peut afficher des résistances d'isolement de 10 ohms à 10 mégaohms et des erreurs temporaires. Autotest démarre automatiquement toutes les 5 heures et si nécessaire. Si la résistance d'isolement du système tombe en dessous du seuil défini, WAS signifie qu'une fermeture à la terre s'est produite, une alarme est déclenchée via le relais de sortie IMD. Dès qu'aucune erreur n'est détectée, l'alarme est effacée et le relais d'alarme revient à l'état normal. The device can be supplied by a 24VDC to 48VDC source with a tolérence of plus or moins 15%. Ce produit est monté à ras, par exemple sur une porte de boîtier. L'indice de protection de la face avant est IP5, celui de l'arrière IP20 et la surtension de 300 V catégorie III. L'appareil de surveillance est équipé d'un port de communication RS485 et d'un protocole Modbus.

Ce texte a été traduit par une machine.
