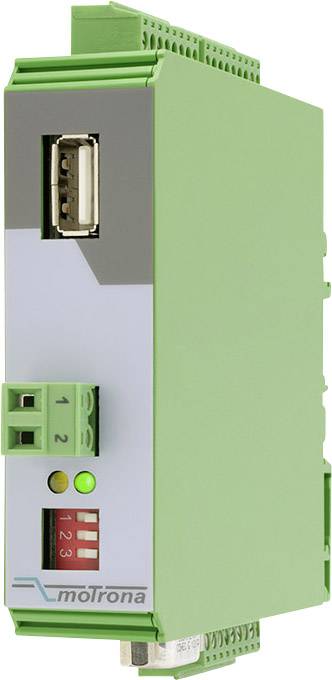

Convertisseur universel pour signaux analogiques Motrona 8590.5010 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Convertisseur de signal fréquence/analogique
Tension de fonctionnement
24 V/DC
Type
8590.5010
Entrées de mesure
1
Sorties
1
Fiche technique (PDF)
4 pièce(s)
Nombre
Total (CHF 522.62 / pièce(s))
CHF 522.62
excl. TVA
Livraison gratuite
Plus que 4 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Convertisseur universel pour signaux analogiques
- Motrona 8590.5010 8590.5010
- Contenu: 1 pc(s)
- Sortie codeur incrémental et codeur absolu SSI image d'une position ou d'une valeur analogique proportionnelle à la position
- Déphasage A/B dépendant de la polarité de la tension d'entrée et plage de conversion programmable
- Impulsion Z (top zero) programmable
- Mode opération comme courbe U/F programmable librement “potentiomètre motorisé”, possibilité de sortir des courbes de fréquence cycliques
Caractéristiques techniques
- Résolution analogique: ± 13 Bit;Précision analogique: 0,1 %
- Sortie tension de référence: (pour potentiomètre externe ≥ 10 kΩ) env. 4,8 V ± 0,1%, Ri = 240 Ω
- Sortie incrémentale: format A, /A, B, /B, Z, /Z niveau de sortie 5 - 30 V
- Fréquence de sortie: 0,01 Hz - 1 MHz
- Temps de réaction: (à l'entrée analogique) < 260 µs
- Vitesse de transmission SSI: max. 1 MHz;Interface série: RS232 et RS485 (2 fils ou 4 fils) max. 115,2 kBaud
- Type
8590.5010
- Type de produit
Convertisseur de signal fréquence/analogique
- Entrées de mesure
1
- Sorties
1
- Tension de fonctionnement
24 V/DC
- Dim.
(L x l x H) 102 x 22.5 x 102 mm
- Poids
100 g
- Largeur
22.5 mm
- Hauteur
102 mm
- Longueur
102 mm
- Alim.
12 - 30 V/DC
Documents & téléchargements
Fiche technique
Fiche technique 1380700 Convertisseur universel pour signaux analogiques Motrona 8590.5010 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1380700 Convertisseur universel pour signaux analogiques Motrona 8590.5010 1 pc(s)
Description
Convertisseur de précision ultra rapide avec un temps de conversion de seulement 250 µs. Entrée analogique +/- 10 V et 0/4-20 mA. Sortie fréquence HTL ou TTL (A, /A, B, /B et Z, /Z). Plage de frequence 0,01 Hz à 1 MHz. Sortie codeur incrémental et codeur absolu SSI image d'une position ou d'une valeur analogique proportionnelle à la position. Déphasage A/B dépendant de la polarité de la tension d'entrée et plage de conversion programmable. Impulsion Z (top zero) programmable. Interface USB, RS232 et RS485 pour programmation et lecture sérielle de l’information de signal analogique d’entrée, de la fréquence de sortie et autres. Mode opération comme courbe U/F programmable librement “potentiomètre motorisé”, possibilité de sortir des courbes de fréquence cycliques etc. Fonction filtrage des signaux d'entrée perturbés et linéarisation programmable. Mode impression pour la transmission automatique des données des registres internes vers un datalogger ou un PC. Alimentation 18 -30 VDC.
Modèle
- Boîtier en plastique compact pour montage sur rail support ; connexions via bornes à vis enfichables et Sub-D pour interface série ; interface USB pour le paramétrage
Contenu de la livraison
- CD avec logiciel d'exploitation
- Guide pour l'utilisateur
