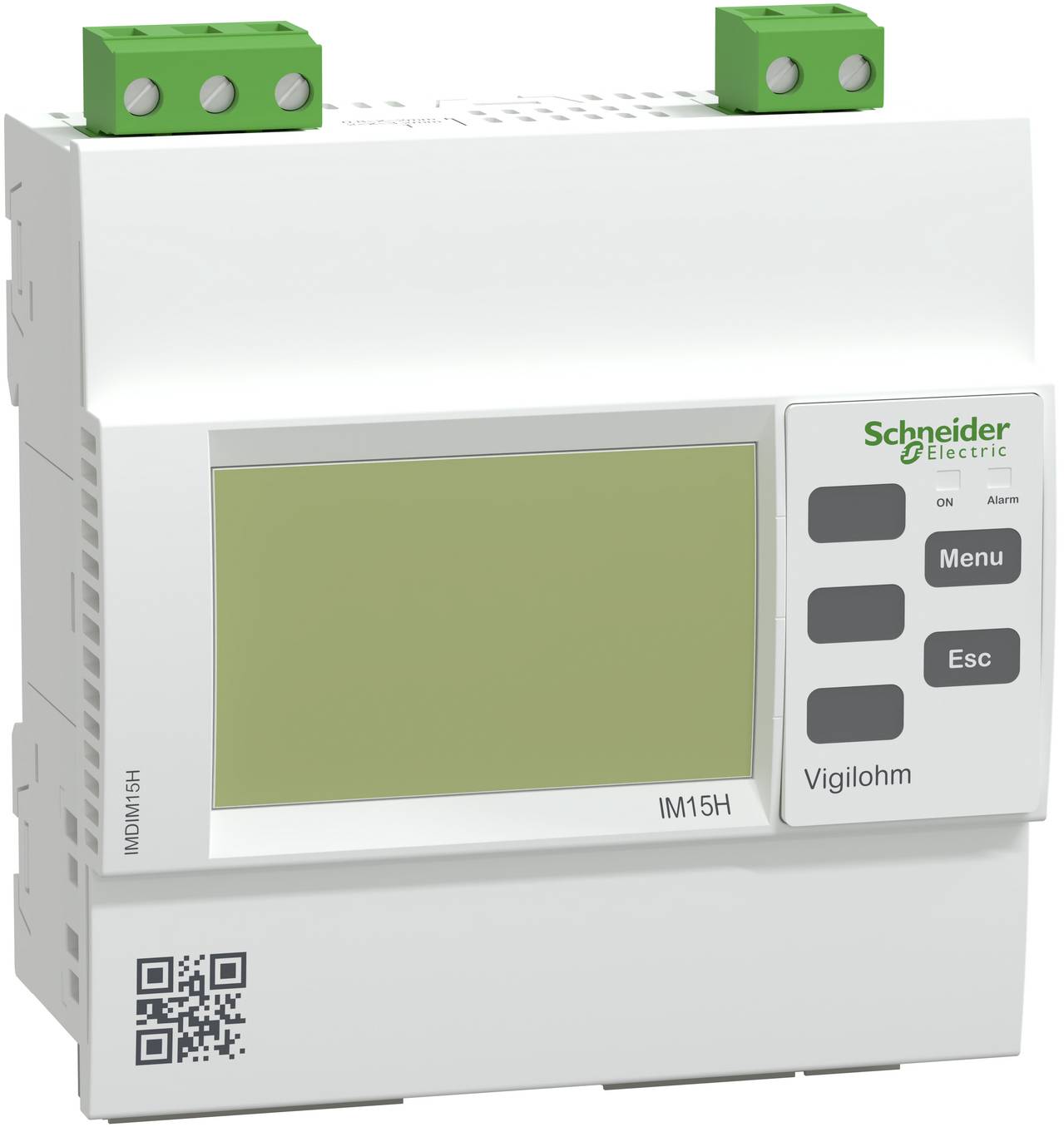

Schneider Electric IMDIM15H IMDIM15H Relais de surveillance d'isolement

Cet appareil fait partie de la gamme Vigilohm, conçue pour la surveillance des réseaux informatiques non mis à la terre conformément aux normes d'installation et de produit. Selon les normes CEI, l'équipement des salles informatiques médicales avec des dispositifs de surveillance de l'isolement (IMD) est obligatoire. Cet appareil est destiné à la surveillance des systèmes AC, DC et ACDC de l'informatique médicale. Il mesure la résistance d'isolement du système en injectant un courant alternatif de basse fréquence entre le réseau et la terre. La configuration est effectuée conformément aux normes médicales à partir de l'avant de l'appareil via l'écran IHM. Les réglages se réfèrent aux seuils d'alarme d'isolement de 50 kilohm à 500 kilohm et aux alarmes de surchauffe et de surcharge du transformateur. Il surveille les réseaux jusqu'à 230VAC, 230VDC, dans l'architecture informatique médicale, ainsi que le transformateur informatique médical. L'écran noir et blanc peut afficher une résistance d'isolement de 100 ohms à 10 mégohms. Le test automatique démarre automatiquement toutes les 5 heures et si nécessaire. Si la résistance d'isolement du système est inférieure au seuil défini, c'est-à-dire qu'il y a une fermeture à la terre, le relais de sortie IMD déclenche une alarme en 4 secondes. Dès qu'aucune erreur n'est surveillée, l'alarme est effacée, le relais d'alarme est à nouveau normal. L'appareil peut être alimenté par une source 110VAC à 230VAC ou une source 125VDC à 250VDC, toutes avec une tolérance de plus ou moins 15%. Ce produit peut être installé sur un rail DIN ou affleuré. La face avant a un indice de protection IP52, la face arrière IP20 et la catégorie de surtension III. L'appareil de surveillance est équipé d'un port de communication RS485, protocole Modbus.
