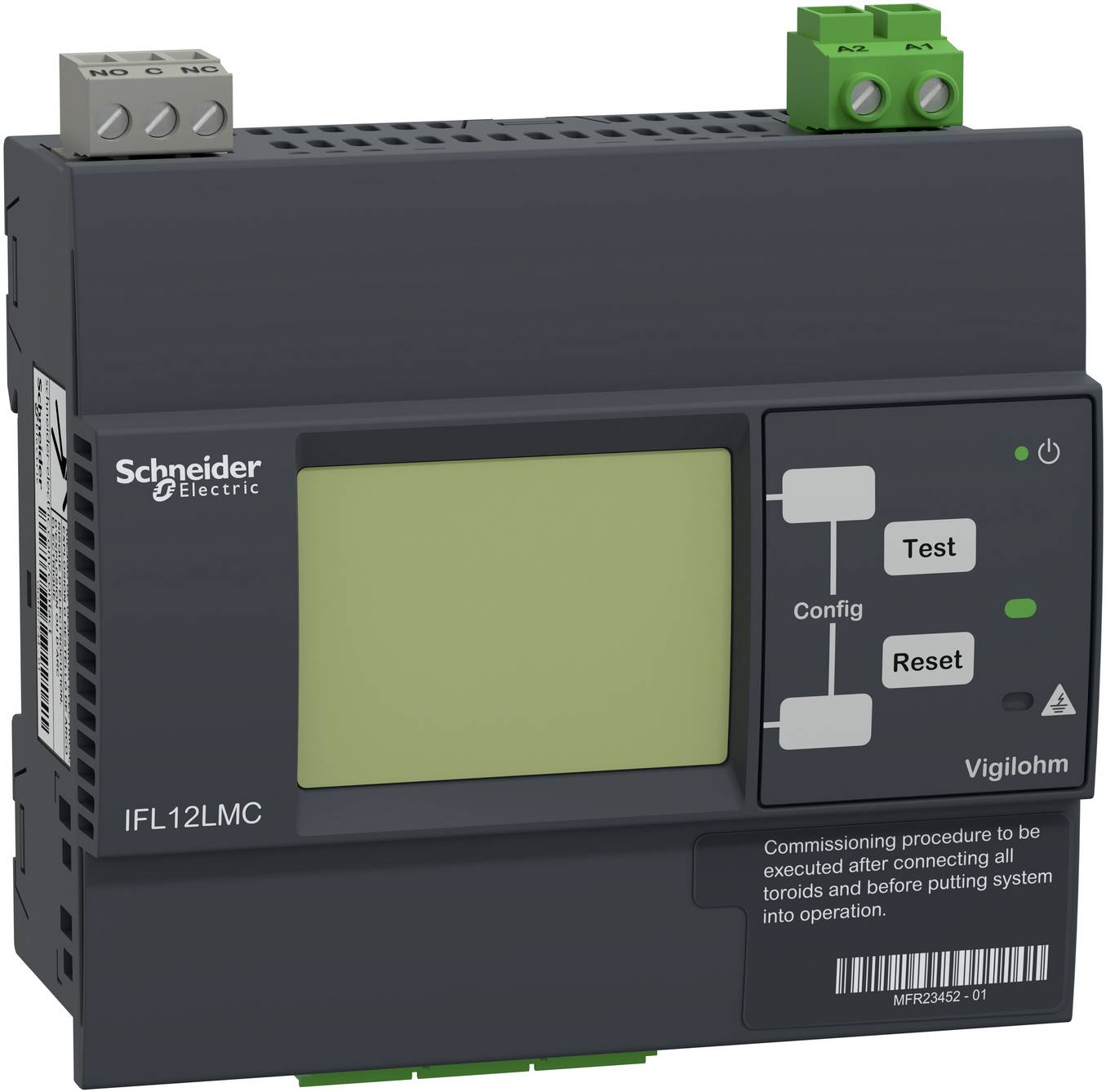

Schneider Electric IMDIFL12LMC IMDIFL12LMC Relais de surveillance Nombre de sorties relais: 1

Cet appareil fait partie de la gamme Vigilohm, conçue pour la surveillance des alimentations non mises à la terre (systèmes informatiques) conformément aux normes d'installation et de produit. Cette détection des défauts d'isolement n'est possible que si elle est connectée à la série IM400, XM300 ou XM200. Cet appareil sert à surveiller 12 lignes d'alimentation, AC, DC et ACDC, jusqu'à 1000 V avec l'adaptateur de tension IFL12VA1T. Il mesure la résistance d'isolement et la capacité de dissipation par sortie. La configuration se fait par l'avant de l'appareil, par l'écran IHM ou par le port de communication. Les paramètres principaux concernent les seuils d'alarme, le nom du canal, le type de toroïde (type Vigilohm ou autres types compatibles) et le temps de filtrage. Par sortie, il indique la résistance d'isolement de 100 ohms à 250 kOhms et la capacité de fuite de 1 à 15 microfarad. Autotest démarre automatiquement toutes les 5 heures et si nécessaire. Si la résistance d'isolement tombe en dessous du seuil défini, une alarme est déclenchée via le relais de sortie IFL, l'IHM et le port de communication. Dès qu'aucune erreur n'est surveillée, l'alarme est effacée et le relais d'alarme revient à l'état normal. L'appareil peut être alimenté avec une tension de 24 VDC à 48 VDC avec une tolérance de plus ou moins 15 %.

Ce texte a été traduit par une machine.
