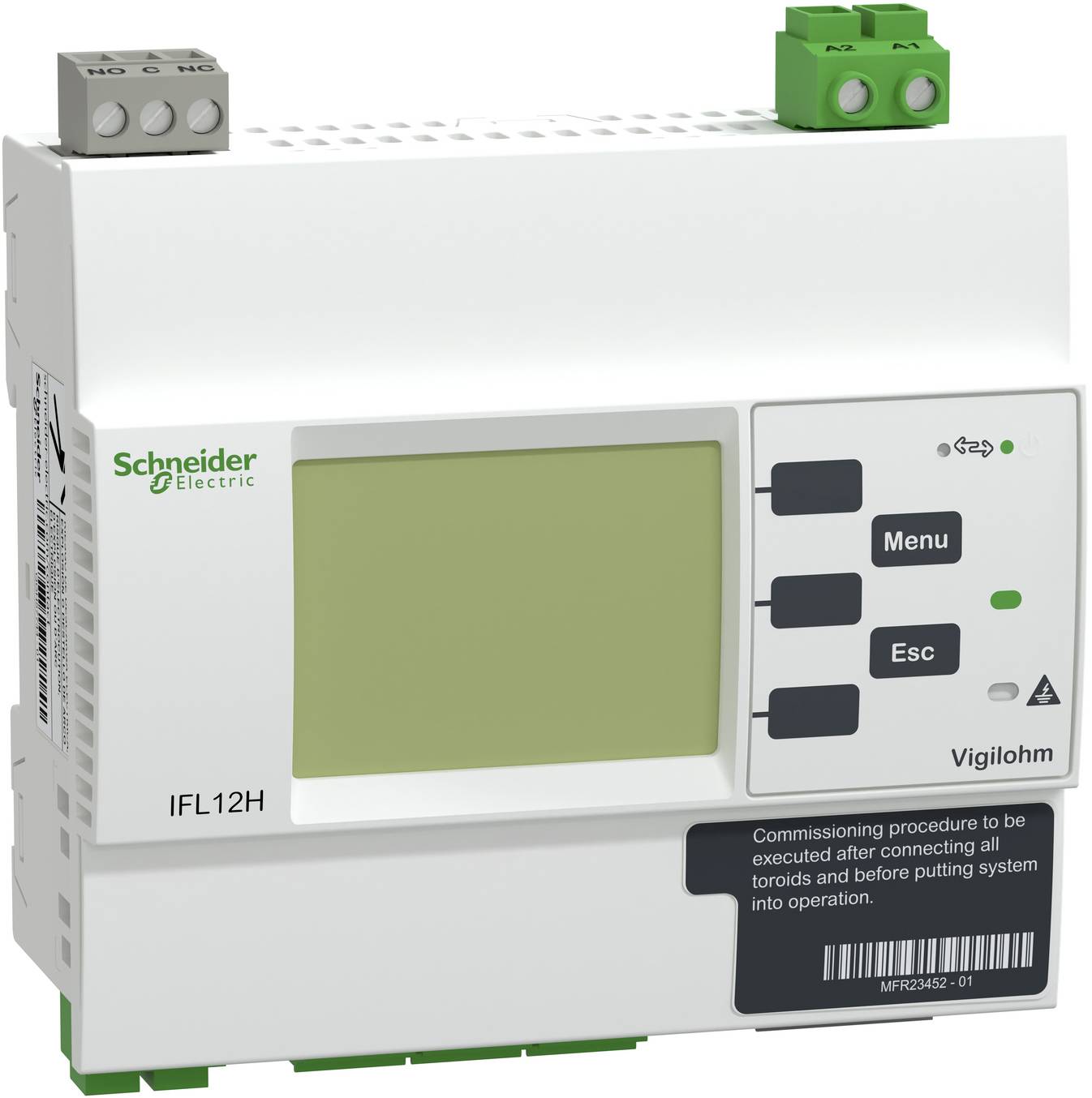

Schneider Electric IMDIFL12H IMDIFL12H Relais de surveillance Nombre de sorties relais: 1

Cet appareil fait partie de la gamme Vigilohm, conçue pour la surveillance des alimentations non mises à la terre (systèmes informatiques) conformément aux normes d'installation et de produit. Cette recherche d'erreur d'isolement n'est possible que si elle est connectée à l'IM400 20-H. Cet appareil est destiné à la surveillance de 12 alimentations AC, DC et ACDC jusqu'à 1000V avec l'adaptateur de tension IFL12VA1T. Il mesure la résistance d'isolement et la capacité de dissipation par sortie. La configuration est réglée à partir de l'avant de l'appareil, via l'écran IHM ou via l'interface de communication. Les paramètres les plus importants concernent les seuils d'alarme, le nom du canal, le type de noyau d'anneau (type Vigilohm ou autres types compatibles) et le temps de filtrage. Par sortie, il affiche une résistance d'isolement de 100 ohms à 250 kiloohms et une capacité de dissipation de 1 à 15 microfarad. Autotest démarre automatiquement toutes les 5 heures et si nécessaire. Si la résistance d'isolement tombe en dessous du seuil défini, une alarme est déclenchée via le relais de sortie IFL, l'IHM et l'interface de communication. Dès qu'aucune erreur n'est détectée, l'alarme est effacée et le relais d'alarme revient à l'état normal. L'appareil peut être alimenté par une source 110VAC à 440VAC ou une source 110VDC à 440VDC, toutes avec une tolérance de plus ou moins 15%.

Ce texte a été traduit par une machine.
