Name: Relais de sécurité XPSUAK12AC Schneider Electric Tension de fonctionnement: 24 V DC/AC 2 NO (T), 1 NF (R) (l x H x P) 22
Brand: Schneider Electric
SKU: 2373935
Availability: BackOrder

Un appareil électronique rouge de Schneider Electric avec des indicateurs de statut : Power, Error, State. Deux boutons rotatifs pour le démarrage et la fonction.

Photo non contractuelle

Type de produit

Relais de sécurité

Branchement

terminal à ressort

Tension de fonctionnement

24 V DC/AC

Type

XPSUAK12AC

Temps de réponse

20 ms

Livraison le mar., 29 décembre 2026

Nombre

pièce(s)

Total (CHF 189.95 / pièce(s))

CHF 189.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Support de montage : rail DIN symétrique de 35 mm
PUISSANCE ABSORBÉE : 2 W 24 V DC
Entrées de sécurité : 2
COURANT DE FONCTIONNEMENT NOMINAL IE : 5 A AC-1; 3 A AC-15; 5 A DC-1; 3 A DC-13; 3 A AC-1; 1 A AC-15 ; 3 A DC-1 ; 1 A DC-13
Temps de synchronisation entre les entrées : 0,5 s; 2 s; 4 s.
Temps de réponse maximal avec entrée ouverte : 20 ms.
Sans PVC : oui

Type de produit: Relais de sécurité

Type: XPSUAK12AC

Branchement: terminal à ressort

Tension de fonctionnement: 24 V DC/AC

Temps de réponse: 20 ms

Type de contact: 2 NO (T)
1 NF (R)

Niveau de performance: PL e

Niveau d'intégrité de la sécurité: SIL 3

Catégorie de sécurité: 4

Approbations (Capteurs): TÜV
cUL

Spécificités: afficheur LED

: IP20
IP40
IP54

Température de fonctionnement (min.): -25 °C

Température de fonctionnement (max.): +55 °C

Profondeur: 120 mm

Largeur: 22.5 mm

Hauteur: 100 mm

Dim.: (l x H x P) 22.5 x 100 x 120 mm

Contenu: 1 pc(s)

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Betriebsspannung

Anschluss

Sicherheitsrelais XPSUAK12AC Schneider Electric Betriebsspannung: 24 V DC/AC 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373935

Livraison le mar., 29 décembre 2026

Conrad Electronic

Ce produit

24 V DC/AC

Federkraftklemme

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

Sicherheitsrelais XPSUAB11CC Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373927

Livraison le mer., 3 février 2027

Conrad Electronic

24 V DC/AC

Federkraftklemme

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Sicherheitsrelais XPSUAB11CP Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373928

Livraison le mar. 1 décembre

Conrad Electronic

24 V DC/AC

Schraubklemmen

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Sicherheitsrelais XPSUAB31CC Schneider Electric Betriebsspannung: 24 V 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373929

Livraison le mer., 30 décembre 2026

Conrad Electronic

24 V

Federkraftklemme

pièce(s)

Min.: 1

Multiples: 1

CHF 119.95^*

Sicherheitsrelais XPSUAF13AC Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373931

Livraison le mar., 29 décembre 2026

Conrad Electronic

24 V DC/AC

Federkraftklemme

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Sicherheitsrelais XPSUAF13AP Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373932

Livraison le mar. 13 octobre

18 pièce(s)Conrad Electronic

24 V DC/AC

Schraubklemmen

pièce(s)

Min.: 1

Multiples: 1

CHF 159.95^*

Sicherheitsrelais XPSUAF33AC Schneider Electric Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373933

Livraison le mar., 29 décembre 2026

Conrad Electronic

24 V/DC

Federkraftklemme

pièce(s)

Min.: 1

Multiples: 1

CHF 193.95^*

Sicherheitsrelais XPSUAF33AP Schneider Electric Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373934

Livraison le mar., 29 décembre 2026

Conrad Electronic

24 V/DC

Schraubklemmen

pièce(s)

Min.: 1

Multiples: 1

CHF 193.95^*

Sicherheitsrelais XPSUAK12AP Schneider Electric Betriebsspannung: 24 V DC/AC 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373936

Livraison le mar., 29 décembre 2026

Conrad Electronic

24 V DC/AC

Schraubklemmen

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

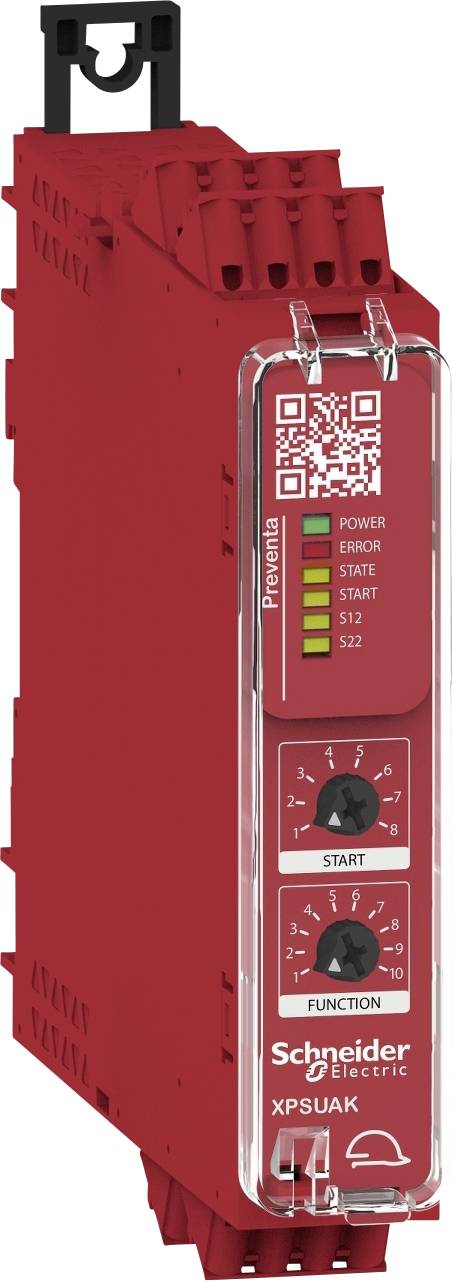

Sicherheitsrelais XPSUAK32AC Schneider Electric 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373937

Livraison le mar., 29 décembre 2026

Conrad Electronic

Federkraftklemme

pièce(s)

Min.: 1

Multiples: 1

CHF 207.95^*

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2373935 Relais de sécurité XPSUAK12AC Schneider Electric Tension de fonctionnement: 24 V DC/AC 2 NO (T), 1 NF (R) (l x H x P) 22

Description

Relais de sécurité
PL/ catégorie au sens de la norme ISO13849-1: PL e/catégorie 4
SIL 3 (IEC 61508)
Canaux d'entrée : 2
Circuits de validation : 2 x normalement ouvert
Circuits de signalisation : 1 x normalement fermé
Avec sortie diagnostic
Détection des courts-circuits
Tension : 24 V AC/DC
Raccordement : bornes à ressort ***Un retour est possible seulement dans un état fermé.***

Le relais de sécurité Harmony XPSUAK12AC de Schneider Electric sert à la surveillance des circuits électriques de sécurité. Il dispose de deux contacts normalement ouverts comme circuits de validation et d'un contact auxiliaire. Il peut être commandé par deux canaux avec détection des courts-circuits. Pour faciliter le diagnostic et la maintenance, ce relais est doté d'une sortie diagnostic à semi-conducteur à impulsion. Celle-ci peut être exploitée à l'aide d'un module de diagnostic PLC.

Le relais de sécurité à tension d'alimentation de 24 V AC/DC Harmony XPSUAK12AC offre une fonction d'affichage à quatre LED jaunes, une LED verte (Power) et une LED rouge (Error). Il se raccorde à l'aide de bornes à ressort amovibles et peut être installé sur un rail DIN35.
