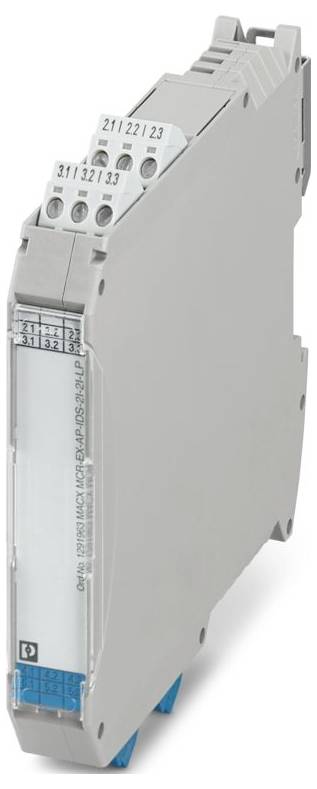

Name: Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 Amplificateur-séparateur 1 pc(s)
Brand: Phoenix Contact
SKU: 3582751
Availability: SoldOut

Imprimante d'étiquettes avec écran numérique affichant « Ready » ; de marque Phoenix Contact, modèle Thermomark E.600, avec des accents blanc et bleu sarcelle.

Photo non contractuelle

Type de produit

Amplificateur-séparateur

Signal d'entrée max. (Courant)

40 mA

Type

MACX MCR-EX-AP-IDS-2I-2I-LP

Dim.

(L x l x H) 113.7 x 17.5 x 112.5 mm

Connexion

raccord à vis

Fiche technique (PDF)

Indisponible

Total (CHF 357.95 / pièce(s))

CHF 357.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : MACX Analog
Type de raccordement: borne à vis
Filetage à vis : m3
Couple de serrage : 0,5 Nm... 0,6 Nm
Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
Section conducteur rigide: 0,2 mm² ... 2,5 mm²
Section de conducteur AWG: 24 ... 14
Largeur : 17,5 mm
Hauteur : 112,5 mm
Profondeur : 113,7 mm
Classe inflammabilité conformément à la norme UL94 : V0
Matériau du boîtier : PA 6.6
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20 (bornes) ; IP30 (boîtier)
Température ambiante (fonctionnement): -20 °C ... 70 °C (unité individuelle : position de montage arbitraire);-20 °C ... 70 °C (montage en groupe : rail support vertical sans circulation d'air);-20 °C ... 70 °C (montage en groupe : rail support vertical avec circulation d'air);-20 °C ... 70 °C (montage en groupe : rail support horizontal sans circulation d'air) ; -20 °C ... 70 °C (montage en groupe : rail support horizontal avec recirculation d'air)
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m
Normes/réglementations: IEC/EN 60079-11
Type de montage: NS 35/15, NS 35/7,5
Humidité admissible (fonctionnement): ≤ 95 % (pas d'engourdissement)
Longueur de section dénudée : 7 mm
Position de montage : verticale, horizontale
Remarque sur le fonctionnement : les conditions de montage influencent la température ambiante.
Respectez les instructions d'utilisation.
Max. Inductance interne Li: Négligeable
ATEX : ATEX
IECEx: IECEx
Étiquette : 3
Puissance de perte : ≤ 0,2 W (à 20 mA, par canal) ;≤ 0,6 W (à 40 mA, par canal)
Plage de tension d'alimentation : alimentation en boucle, aucune alimentation externe n'est nécessaire
Note d'application: Précision, données typiques en % de la marge de mesure (20 mA) à l'ONU, 23 °C.
Compatibilité électromagnétique : Testé selon les normes et réglementations suivantes : EN 61326-1 Utilisation dans le domaine industriel, NAMUR NE 21
Protocoles pris en charge : HART-transparent
Séparation galvanique entre entrée et sortie : oui
Approvisionnement : approvisionnement
Nombre de canaux : 2
Protection contre les polarités : Oui
Description de la sortie: Intrinsèquement sûr
Tension d'isolation nominale: 375 VPP
Tension d'essai : 500 V (50 Hz, 60 s)
Données techniques de sécurité : données techniques de sécurité
Max. Tension de sortie Uo : 25 V
Max. Courant de sortie IO : 99 mA
Max. Puissance de sortie Po : 613 mW
Tension maximale de sécurité de : 253 V c.a.
Charge/charge de sortie Sortie de courant : ≤ 800 Ω (20 mA)
Nombre de sorties : 2
Séparation galvanique : séparation à 4 voies
Coefficient de température typique : ≤ 0,1 % (10 K)
Communication de données (bypass): Communication de données (bypass)
Signal d'entrée Courant : 0 mA ... 20 mA;4 mA ... 20 mA (avec HART);0 mA ... 40 mA (plage fonctionnelle)
Signal de sortie Courant : 0 mA ... 20 mA;4 mA ... 20 mA (avec HART);0 mA ... 40 mA (plage fonctionnelle)
Profondeur NS 35/7,5: 114,5 mm (enfoncée sur rail support NS 35/7,5 selon EN 60715)
Nombre d'entrées : 2
Installation Ex (EPL) : GC
Séparation galvanique entrée/sortie IEC/EN 60079-11: Entrée/sortie de séparation galvanique IEC/EN 60079-11
Séparation galvanique entrée 1 / entrée 2: Entrée de séparation galvanique entrée 1 / entrée 2
Circuits ex i (EPL): GA;Da;Ma
Max. Capacité interne Ci : négligeable
Niveau d'intégrité de la sécurité (SIL, IEC 61508): Niveau d'intégrité de la sécurité (SIL, IEC 61508)
Comportement de transmission du signal : In = Out
Séparation galvanique Sortie 1 / Sortie 2 : Séparation galvanique Sortie 1 / Sortie 2
IIA (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 28 mH / 2,97 µF
IIC (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 2,5 mH / 110 nF
I (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 46 mH / 4,87 µF
Signal: Courant: Signal: Courant
IIB (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 11 mH / 840 nF
Tension en circuit ouvert : 25 V
Détection des erreurs de ligne : 0 mA (rupture de ligne) ;≤ 1 mA (comportement du courant d'entrée)
Diminution de tension : 1 V (constante)
Erreur de linéarité : ≤ 0,25 % (pour charge = 0 Ω)

Type: MACX MCR-EX-AP-IDS-2I-2I-LP

Type de produit: Amplificateur-séparateur

Signal d'entrée max. (Courant): 40 mA

Dim.: (L x l x H) 113.7 x 17.5 x 112.5 mm

Connexion: raccord à vis

Signal de sortie (Courant): 0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)

Signal d'entrée (Courant): 0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)

Contenu: 1 pc(s)

Largeur: 17.5 mm

Hauteur: 112.5 mm

Longueur: 113.7 mm

Température ambiante max.: 70 °C

Température ambiante min.: -20 °C

Tension d'alimentation U(B): schleifengespeist. keine externe Versorgung notwendig

Section câble flexible (max.): 2.5 mm²

Section de câble rigide (max.): 2.5 mm²

Section de câble flexible (min.): 0.2 mm²

Section min. de câble rigide: 0.2 mm²

Profondeur: 113.7 mm

: IP20

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3582751 Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 Amplificateur-séparateur 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3582751 Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 Amplificateur-séparateur 1 pc(s)

Description

Le transmetteur de séparation de sortie Ex i déconnecte et transmet 0 mA / 4 mA ... 20 signaux mA à sécurité intrinsèque dans la zone Ex. Convient aux détecteurs d'incendie et de gaz. Nombre de canaux: 2, transparent HART, tension à vide: 25 V, configuration standard, boucle-powered, Séparation 4 voies, niveau d'intégrité de sécurité (SIL, IEC 61508): 3, raccord à vis
