Name: Pepperl+Fuchs KFD2-SR2-Ex1.W 70101737 Amplificateur de commutation 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2627563
Availability: InStock

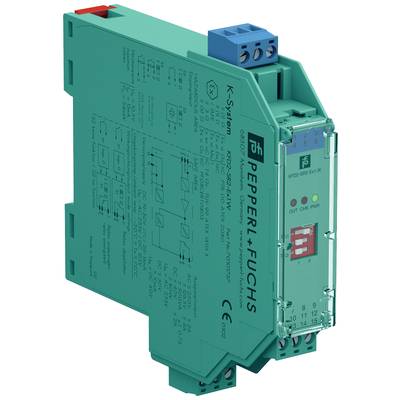

Un composant électronique vert rectangulaire avec des étiquettes et des diagrammes, montrant une entrée et une sortie avec des points de connexion.

Photo non contractuelle

Type de produit

Amplificateur de commutation

Signal d'entrée max. (Courant)

8 mA

Signal d'entrée max. (tension)

8 V

Type

KFD2-SR2-Ex1.W

Dim.

(L x l x H) 115 x 20 x 119 mm

Fiche technique (PDF)

Livraison le mar. 13 octobre

4 pièce(s)

Nombre

pièce(s)

Total (CHF 185.95 / pièce(s))

CHF 195.95

-5 %

CHF 185.95

Prix TVA incl.

uniquement CHF 20.00

Plus que 4 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: KFD2-SR2-Ex1.W

Type de produit: Amplificateur de commutation

Signal d'entrée max. (Courant): 8 mA

Signal d'entrée max. (tension): 8 V

Dim.: (L x l x H) 115 x 20 x 119 mm

Connexion: borne à vis

Signal de sortie (tension): 250 V AC/2 A/cos φ > 0.75; 126.5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A ohmsche Last

Signal de sortie (Courant): 250 V AC/2 A/cos φ > 0.75; 126.5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A ohmsche Last

Tension de fonctionnement: 19 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement min.: 19 V/DC

Signal d'entrée (Tension): ca. 8 V DC

Signal d'entrée (Courant): 1.2 ... 2.1 mA

Contenu: 1 pc(s)

Configuration: Interrupteur DIP

Largeur: 20 mm

Hauteur: 119 mm

Longueur: 115 mm

Température ambiante max.: 70 °C

Température ambiante min.: -20 °C

Tension d'alimentation U(B): 19 ... 30 V DC

Fonction de charge sans fil: non

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2627563 Pepperl+Fuchs KFD2-SR2-Ex1.W 70101737 Amplificateur de commutation 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2627563 Pepperl+Fuchs KFD2-SR2-Ex1.W 70101737 Amplificateur de commutation 1 pc(s)

Description

Série KFD... ; boîtier de montage 20 mm ; bornes de raccordement amovibles ; tension d'alimentation 24 VDC ; raccordement Power rail Power rail ; sortie de commutation 1 inverseur ; circuit de commande [EEx ia]IIC ; 1 canal ; surveillance de rupture de câble LB et court-circuit de ligne LK ; signal LB/LK sur Power rail Power rail comme message de collecte

Ce texte a été traduit par une machine.

Modèle

Données générales
Type de signal : entrée binaire
Caractéristiques sécurité fonctionnelle
Niveau d'intégrité de sécurité (SIL) : SIL 2
Alimentation
Raccordement : Power Power rail ou bornes 14+, 15-
Tension de mesure : 19... 30 V DC
Ondulation : ≤ 10 %
Courant nominal : ≤ 35 ma
Puissance dissipée : ≤ 0,7 W.
Puissance absorbée : ≤ 0,7 W
Entrée
Côté connexion : côté champ
Raccordement : bornes 1+, 2+, 3-
Valeurs mesurées : selon en 60947-5-6 (NAMUR)
Tension de ralenti/courant de court-circuit : env. 8 V DC / env. 8 ma
Point de commutation/hystérésis de commutation : 1,2... 2,1 ma / env. 0,2 ma
Surveillance d'erreur de ligne : rupture I ≤ 0,1 ma, court-circuit I > 6 ma
Rapport impulsion/pause : min. 20 ms/min. 20 ms.
Sortie
Côté connexion : côté commande
Raccordement : bornes 7, 8, 9
Sortie : signal ; relais
Charge de contact : 250 V AC/2 A/cos φ > 0,75 ; 126,5 V AC/4 A/cos φ > 0,75 ; charge résistive 40 V DC/2 A
Courant de commutation minimum : 2 ma / 24 V DC
Retard de démarrage/de chute : env. 20 ms / env. 20 ms.
Durée de vie mécanique : 107 cycles de commutation
Message d'erreur de collecte : Power Power rail
Propriétés de transmission
Fréquence de commutation : < 10 Hz
Séparation galvanique
Entrée/sortie : isolation renforcée selon IEC/en 61010-1, tension d'isolation nominale 300 Vrms
Entrée/alimentation : isolation renforcée selon IEC/en 61010-1, tension d'isolation nominale 300 Vrms
Sortie/alimentation : isolation renforcée selon IEC/en 61010-1, tension d'isolation de mesure 300 Vrmsaffichage/réglage
Eléments d'affichage : LED
Commandes : interrupteur DIP
Configuration : via commutateur DIP
Inscription : place pour l'inscription sur la face avant
Conformité aux directives
Compatibilité électromagnétique :
Directive 2014/30/UE: En 61326-1:2013 (secteurs industriels)
Basse tension
DIRECTIVE 2014/35/UE: EN 61010-1:2010+A1:2019+A1:2019/AC:2019
Conformité
Compatibilité électromagnétique : ne 21:2017, en 61326-3-1:2017, en IEC 61326-3-2:2018
INDICE DE PROTECTION : IEC 60529:1989+A1:1999+A2:2013
Sécurité fonctionnelle : IEC/en 61508:2010
Entrée : en 60947-5-6:2000
Conditions ambiantes
Température ambiante: -20 ...+50° C 70 °C (-4... 158 °F)
Caractéristiques mécaniques
Indice de protection : IP20
Raccordement : bornes à vis
Poids env. 150 g
Dimensions : 20 x 119 x 115 mm (L x H x P), type de boîtier B2
Fixation : sur rail DIN 35 mm selon en 60715:2001
Données à utiliser en association avec des zones potentiellement explosives
CERTIFICAT D'EXAMEN UE DE TYPE : PTB 00 ATEX 2080
Marquage : ATEX II (1)G [ex ia GA] IIC | ATEX II (1)D [ex ia da] IIIC | ATEX I (M1) [ex ia ma] I
Entrée : ex ia
Tension : 10,5 V
Courant : 13 mA
Puissance : 34 mW (courbe caractéristique linéaire)
Alimentation
Sécurité Tension maximale : 253 V AC / 125 V DC (attention ! Um n'est pas une tension de mesure.)
Sortie
Sécurité Tension maximale : 253 V AC (attention ! La tension de mesure peut être inférieure.)
Sortie de détection d'erreur
Sécurité Tension maximale : 40 V DC (attention ! Um n'est pas une tension de mesure.)
Certificat : PF 08 CERT 0803
Marquage : ATEX II (3)G [ex ic GC] IIC
Entrée : ex ic
Tension : 10,5 V
Courant : 13 mA
Puissance : 34 mW (courbe caractéristique linéaire)
CERTIFICAT : TÜV 99 ATEX 1493 X
Marquage : ATEX II 3G ex EC NC IIC T4 GC
Séparation galvanique
Entrée/sortie : isolation galvanique sécurisée selon IEC/en 60079-11, valeur de crête de la tension 375 V.
Entrée/alimentation : isolation galvanique sécurisée selon IEC/en 60079-11, valeur de crête de la tension 375 V.
Conformité aux directives
DIRECTIVE 2014/34/UE: EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN IEC 60079-15:2019
Homologations internationales
Homologation FM
Certificat FM : FM19US0207X
Dessin de commande : 116-0035
Homologation UL : E106378
Dessin de contrôle : 116-0473 (cULus)
Charge de contact : 250 V AC/2 A/cos φ > 0,75 ; 126,5 V AC/4 A/cos φ > 0,75 ; charge ohmique 30 V DC/2 A
Homologation IECEx
Certificat IECEx : IECEx PTB 11.0034, IECEx TUN 19.0013X
Marquage IECEx: [Ex ia GA] IIC | [ex ia da] IIIC | [ex ia ma] I | ex EC NC IIC T4 GC
