Name: Pepperl+Fuchs 70101643 ICE1-8IOL-G30L-V1D Module E/S Industrial Ethernet Nombre d'entrées: 12 x Nbr. de sorties: 8 x Nom
Brand: Pepperl+Fuchs
SKU: 2627561
Availability: BackOrder

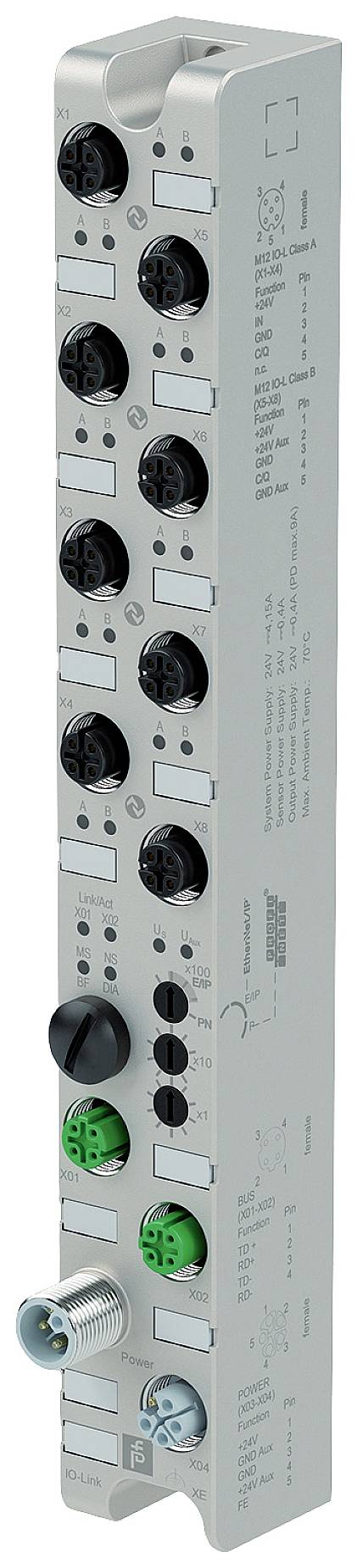

Barrette de connexion industrielle avec huit connexions rondes noires, deux prises vertes et un raccordement métallique sur la face inférieure.

Photo non contractuelle

Fiche technique (PDF)

Livraison le lun. 7 décembre

Nombre

pièce(s)

Total (CHF 649.95 / pièce(s))

CHF 689.95

-6 %

CHF 649.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Module E/S

Interfaces: Industrial Ethernet

Type: ICE1-8IOL-G30L-V1D

Tension de fonctionnement: 24 V/DC

Température de fonctionnement min.: -20 °C

Température de fonctionnement: -20 °C (min)

Nombre I/O: 12

Nombre d'entrées: 12 x

Nombre de sorties: 8 x

Dim.: (l x H) 30 mm x 225 mm

Hauteur: 225 mm

Largeur: 30 mm

Référence fabricant: 70101643

Fonction de charge sans fil: non

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2627561 Pepperl+Fuchs 70101643 ICE1-8IOL-G30L-V1D Module E/S Industrial Ethernet Nombre d'entrées: 12 x Nbr. de sorties: 8 x Nom

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2627561 Pepperl+Fuchs 70101643 ICE1-8IOL-G30L-V1D Module E/S Industrial Ethernet Nombre d'entrées: 12 x Nbr. de sorties: 8 x Nom

Description

Protocole : PROFINET IO avec protocole de redondance des médias (MRP) Ethernet/IP avec anneau de niveau de périphérique (DLR) DLR, nombre/type : 4 x IO-Link classe A (X1 - X4) 4 x IO-Link classe B (X5 - X8) configurables comme : max. 8 IO-Link et 4 entrées numériques max. 12 entrées numériques max. 8 sorties numériques et 4 entrées numériques protégées contre les courts-circuits

Ce texte a été traduit par une machine.

Modèle

Données générales
Numéro de fichier UL : E223772
Affichage/commandes
Affichage LED : voir manuel
Commutateur rotatif : réglage du protocole de bus de terrain
Données électriques
Tension de fonctionnement : 18... 30 V
Tension nominale : 24 V/DC
Consommation de courant : type. 180 ma
Capacité de charge : max. 2 x 16 A par module | (courant de boucle via alimentation codée en L) | courant de synthèse max. 9 A par module
Isolation galvanique : entre l'interface U S et U L 1
Type d'interface : Industrial Ethernet
Physique : M12, codage D.
Protocole : PROFINET IO avec protocole de redondance des médias (MRP) | Ethernet/IP avec anneau de niveau de périphérique (DLR)
Taux de transfert : 10/100 Mo/s
Entrées/sorties
Nombre/type : 4 x IO-Link classe A (X1 - X4) | 4 x IO-Link classe B (X5 - X8) | configurable comme : | max. 8 IO-Link et 4 entrées numériques | max. 12 entrées numériques | max. 8 sorties numériques et 4 entrées numériques | protégé contre les courts-circuits
Alimentation du capteur : max. 500 ma par port (X1 - X8) via L+ (broche 1)
Courant de sortie : max. 500 ma par port (X1 - X8) via C/Q (broche 4) | max. 2 A par port (X5 - X8) via Uaux (broche 2)
Conformité aux directives
Compatibilité électromagnétique :
DIRECTIVE 2014/30/UE: EN 61000-6-2:2005, EN 61000-6-4:2007+A1:2011
Conformité aux normes
Indice de protection : en 60529:2000
Norme de bus de terrain : type 1 selon CEI 61131-2
Émission de parasites : en 61000-6-4:2007+A1:2011
Immunité : en 61000-6-2:2005
Résistance aux chocs : en 61131-2:2004
Conditions ambiantes
Température ambiante: -20 ...+50° C 70 °C (-4... 158 °F)
Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)
Température de démarrage à froid : -40 °C (-40 °F)
Humidité relative : max. 95 %
Hauteur d'utilisation : 0... 2000 m
Résistance aux chocs et aux chocs : 50 g, 11 ms, tous les essieux
Résistance aux vibrations : 15 g à 5 - 500 Hz
Degré de pollution : 3
Caractéristiques mécaniques
Eléments de contact : PA
Longueur du boîtier 33,4 mm
Largeur boîtier : 30 mm
Hauteur du boîtier : 225 mm
INDICE DE PROTECTION : IP65/IP67/IP69K
Connexion : alimentation M12, codage L | bus de terrain M12, codage D | entrées/sorties M12, codage A.
Matière
Contacts : CuSn, doré | CuNi, doré
Boîtier : aluminium coulé sous pression
Etanchéité: FKM
Poids : 480 g
Couple de serrage vis de fixation : 1 Nm
Couple de serrage du presse-étoupe : max. 0,5 Nm
Forme : boîtier de champ
Couple de serrage des vis de serrage : 0,5 Nm

Description

Modèle

Données générales
Numéro de fichier UL : E223772
Affichage/commandes
Affichage LED : voir manuel
Commutateur rotatif : réglage du protocole de bus de terrain
Données électriques
Tension de fonctionnement : 18... 30 V
Tension nominale : 24 V/DC
Consommation de courant : type. 180 ma
Capacité de charge : max. 2 x 16 A par module | (courant de boucle via alimentation codée en L) | courant de synthèse max. 9 A par module
Isolation galvanique : entre l'interface U S et U L 1
Type d'interface : Industrial Ethernet
Physique : M12, codage D.
Protocole : PROFINET IO avec protocole de redondance des médias (MRP) | Ethernet/IP avec anneau de niveau de périphérique (DLR)
Taux de transfert : 10/100 Mo/s
Entrées/sorties
Nombre/type : 4 x IO-Link classe A (X1 - X4) | 4 x IO-Link classe B (X5 - X8) | configurable comme : | max. 8 IO-Link et 4 entrées numériques | max. 12 entrées numériques | max. 8 sorties numériques et 4 entrées numériques | protégé contre les courts-circuits
Alimentation du capteur : max. 500 ma par port (X1 - X8) via L+ (broche 1)
Courant de sortie : max. 500 ma par port (X1 - X8) via C/Q (broche 4) | max. 2 A par port (X5 - X8) via Uaux (broche 2)
Conformité aux directives
Compatibilité électromagnétique :
DIRECTIVE 2014/30/UE: EN 61000-6-2:2005, EN 61000-6-4:2007+A1:2011
Conformité aux normes
Indice de protection : en 60529:2000
Norme de bus de terrain : type 1 selon CEI 61131-2
Émission de parasites : en 61000-6-4:2007+A1:2011
Immunité : en 61000-6-2:2005
Résistance aux chocs : en 61131-2:2004
Conditions ambiantes
Température ambiante: -20 ...+50° C 70 °C (-4... 158 °F)
Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)
Température de démarrage à froid : -40 °C (-40 °F)
Humidité relative : max. 95 %
Hauteur d'utilisation : 0... 2000 m
Résistance aux chocs et aux chocs : 50 g, 11 ms, tous les essieux
Résistance aux vibrations : 15 g à 5 - 500 Hz
Degré de pollution : 3
Caractéristiques mécaniques
Eléments de contact : PA
Longueur du boîtier 33,4 mm
Largeur boîtier : 30 mm
Hauteur du boîtier : 225 mm
INDICE DE PROTECTION : IP65/IP67/IP69K
Connexion : alimentation M12, codage L | bus de terrain M12, codage D | entrées/sorties M12, codage A.
Matière
Contacts : CuSn, doré | CuNi, doré
Boîtier : aluminium coulé sous pression
Etanchéité: FKM
Poids : 480 g
Couple de serrage vis de fixation : 1 Nm
Couple de serrage du presse-étoupe : max. 0,5 Nm
Forme : boîtier de champ
Couple de serrage des vis de serrage : 0,5 Nm
