Name: Ixxat 1.01.0332.10000 CAN@net NT 100 Convertisseur CAN 24 V/DC 1 pc(s)
Brand: Ixxat
SKU: 2497732
Availability: InStock

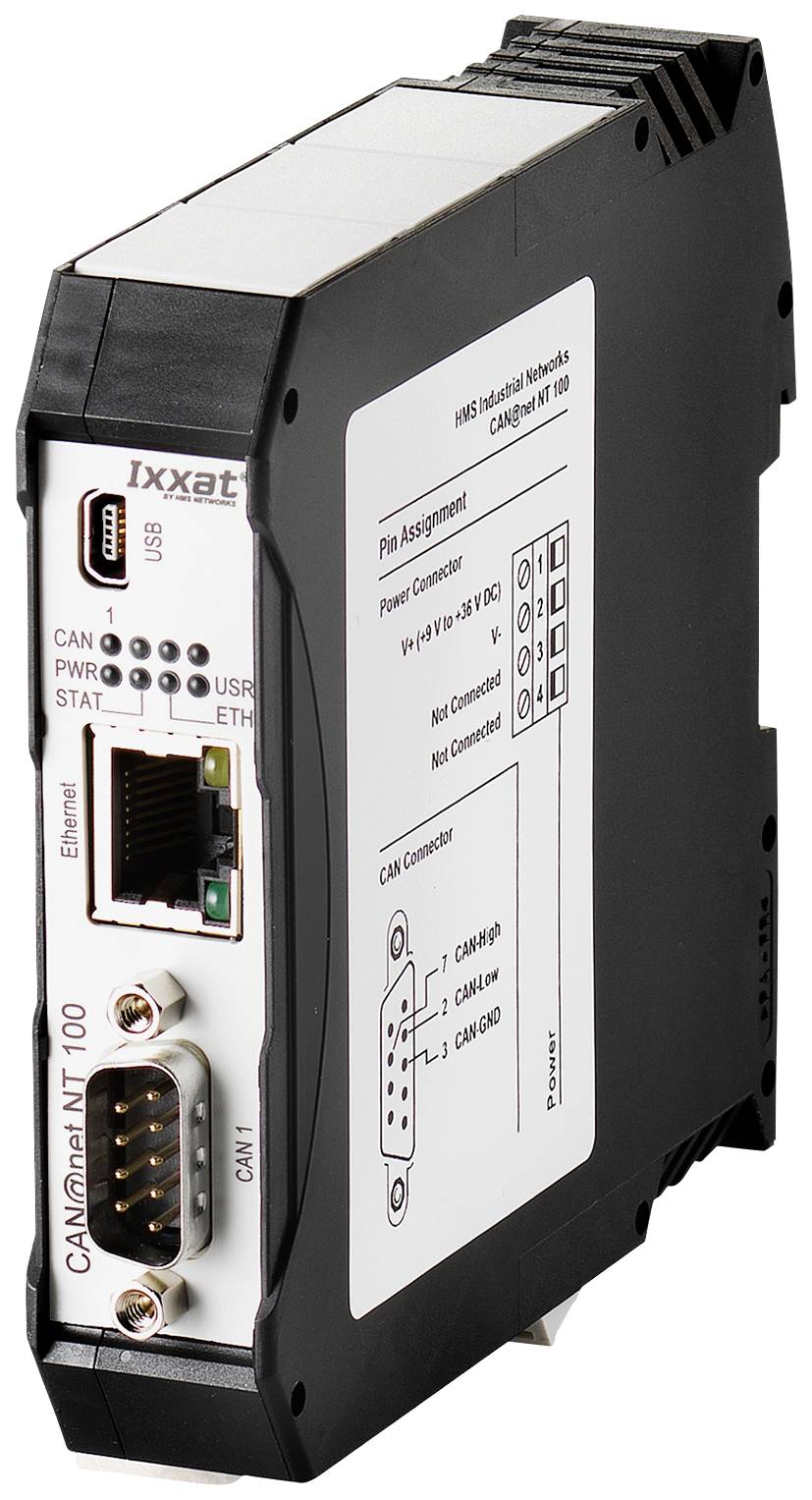

Un dispositif de communication avec des connexions pour CAN et Ethernet. Sur l'appareil sont visibles un port USB, des voyants de statut et un diagramme d'affectation des broches.

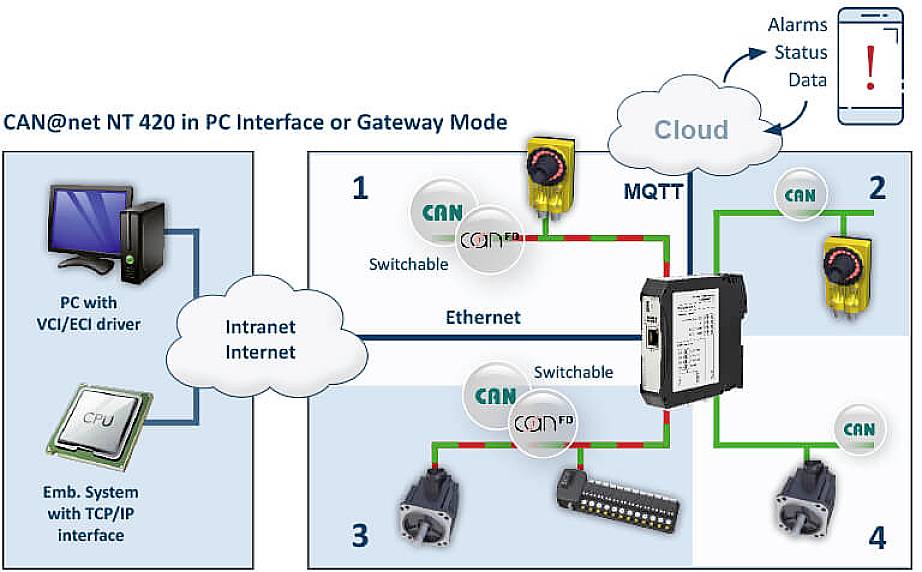

Diagramme réseau 'CAN@net NT 420' : PC se connectant via Intranet/Internet au Cloud et à quatre appareils par Ethernet et MQTT. Affichage des alarmes.

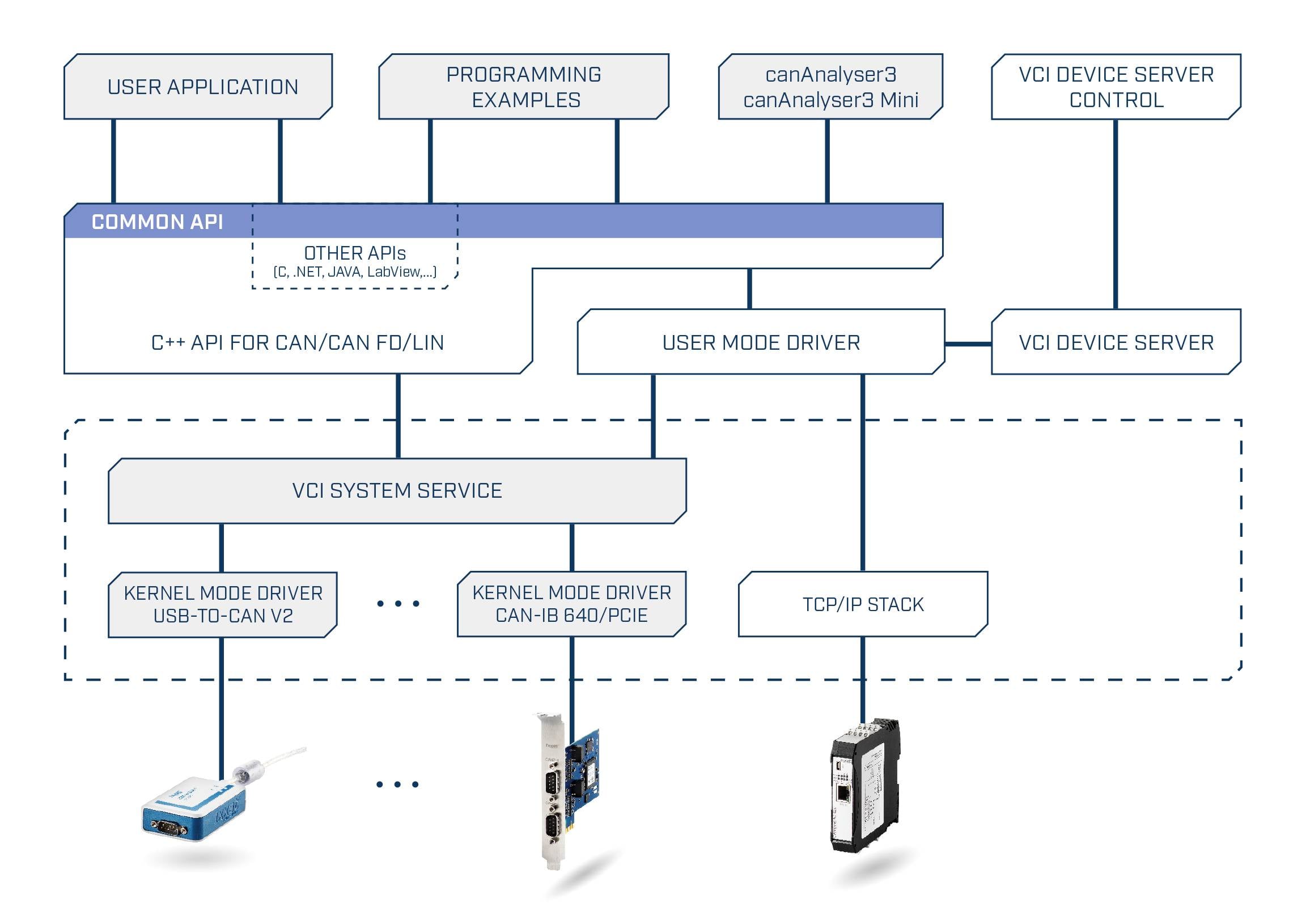

Diagramme du service système VCI montrant la connexion entre les applications utilisateur, l'API, les pilotes de périphériques et les modules matériels.

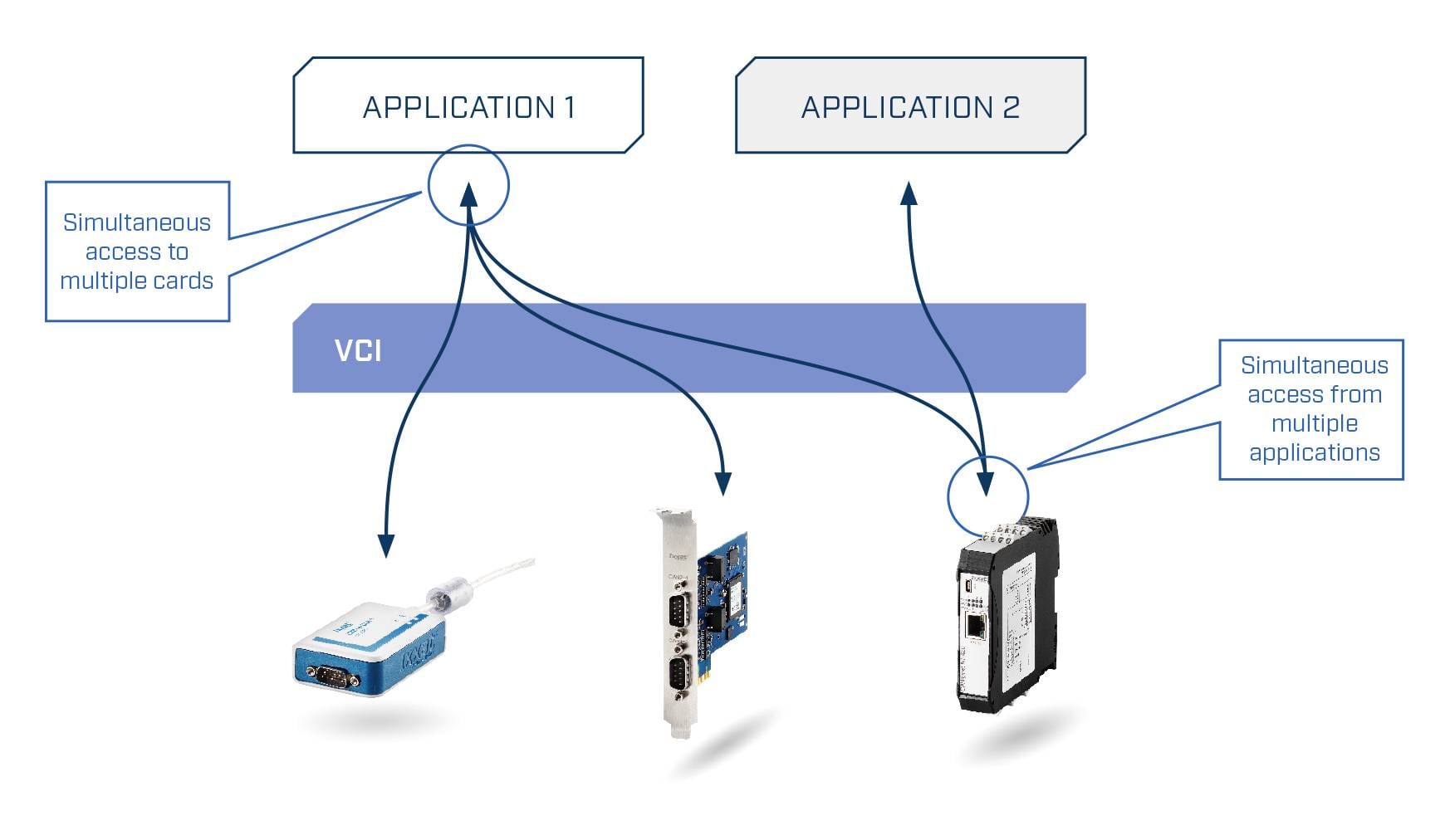

Schéma d'application montrant comment 'APPLICATION 1' et 'APPLICATION 2' peuvent accéder simultanément à plusieurs cartes. VCI connecte les deux.

1/4

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 4 novembre

15 pièce(s)

Nombre

pièce(s)

Total (CHF 579.95 / pièce(s))

CHF 579.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

CAN@net NT 100

Couplage simple des systèmes et appareils CAN
Permet l'extension du système et les topologies arbre/étoile
Économies de coûts grâce à un câblage simple
Fiabilité accrue du système
Protection de câble grâce à l'isolation galvanique

Caractéristiques techniques

Max. Nombre de nœuds de bus : 120
Résistance de terminaison de bus CAN : aucune
Débit en bauds CAN standard : 5 à 1000 kBaud
Isolation galvanique 1 kV pendant 1 s.
Certification ce, FCC, UL, UKCA

Type de produit: Convertisseur CAN

Type: CAN@net NT 100

Tension de fonctionnement: 24 V/DC

Température de fonctionnement max.: +85 °C

Température de fonctionnement min.: -40 °C

Alim.: 9 V à 36 V DC avec protection contre la surtension et l'inversion de polarité

Température de fonctionnement: -40 à +85 °C

Dim.: (l x H) 115 mm x 99 mm

Hauteur: 99 mm

Largeur: 115 mm

Référence fabricant: 1.01.0332.10000

Interfaces: Bus CA
Ethernet
RJ-45

Consommation électrique: 110 °C mA

Emballage sans plastique: Emballage sans plastique

Documents & téléchargements

Fiche technique

Fiche technique 2497732 Ixxat 1.01.0332.10000 CAN@net NT 100 Convertisseur CAN 24 V/DC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2497732 Ixxat 1.01.0332.10000 CAN@net NT 100 Convertisseur CAN 24 V/DC 1 pc(s)

Description

CAN@net NT 100 - passerelle Ethernet CAN/CAN FD, interface PC-CAN et pont CAN Ethernet CAN dans un seul appareil
L'Ixxat CAN@net NT 100 avec un canal CAN est un relais multifonction trois en un dans le monde CAN et un outil de travail très fiable pour les applications CAN. Il peut servir de passerelle entre les systèmes CAN et Ethernet et offre un accès simple et flexible au système CAN, via LAN ou via Internet.
En tant que pont CAN-Ethernet, le CAN@net NT 100 permet l'échange de messages CAN entre les systèmes CAN sur de longues distances via TCP/IP en utilisant les infrastructures Ethernet existantes. La segmentation des systèmes CAN augmente également la fiabilité et la résilience de l'ensemble du système.
Les messages peuvent être traités, filtrés et envoyés dans la passerelle. De plus, différentes actions peuvent être exécutées automatiquement en réponse aux messages reçus et aux États de l'appareil ou du bus CAN. Le protocole MQTT disponible dans CAN@net NT 100 permet de transférer les informations vers le cloud.
La séparation galvanique augmente de manière fiable la protection de l'appareil contre les dommages causés à l'électronique par des pics de tension.

Ce texte a été traduit par une machine.
