Oscilloscope numérique GW Instek 100 MHz 1 Géch/s 20 Mpts 8 bits générateur de fonction – Conrad Electronic Suisse | Conrad CH (FR)

L'image montre le panneau avant d'un oscilloscope numérique à mémoire affichant une forme d'onde sur l'écran, avec des boutons de commande et des touches visibles.

L'image montre le panneau avant d'un oscilloscope numérique à mémoire affichant une forme d'onde sur l'écran, avec des boutons de commande et des touches visibles.

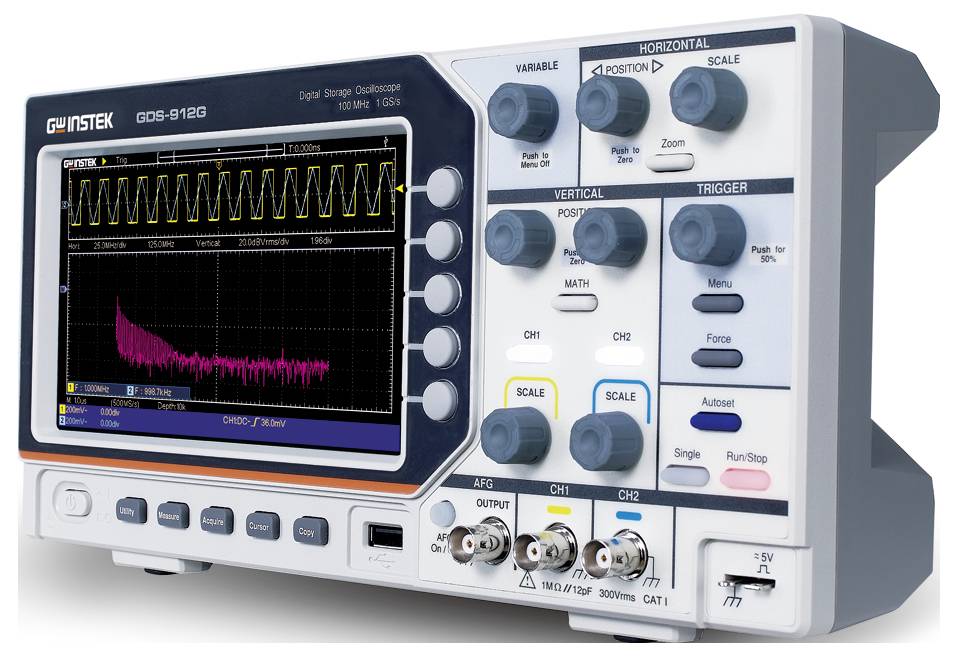

Un oscilloscope de stockage numérique affichant des formes d'onde sur son écran, avec plusieurs boutons de commande visibles pour régler les paramètres.

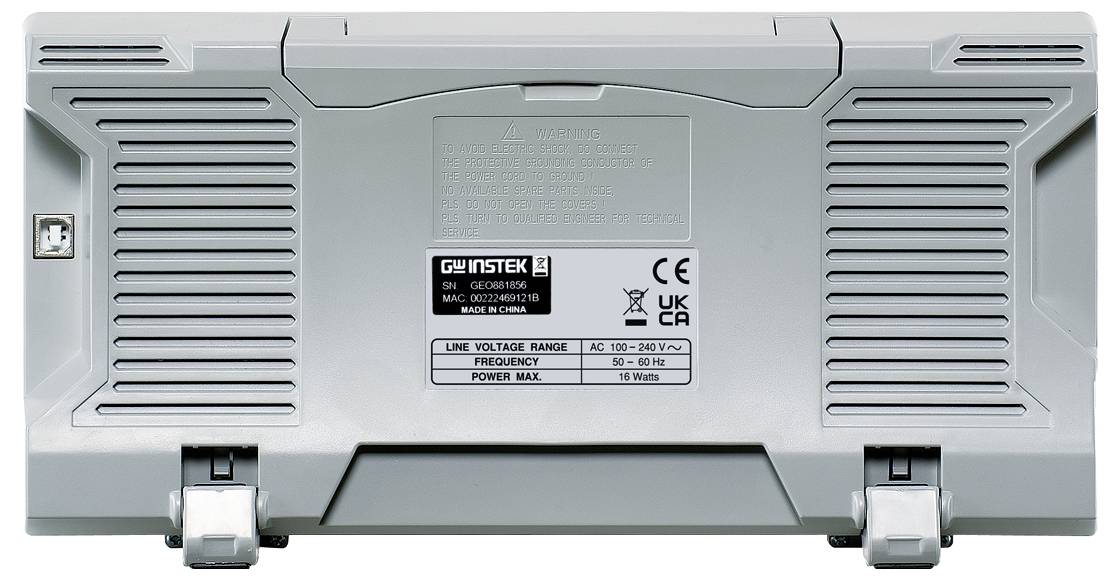

L'image montre la vue arrière d'un appareil GWINSTEK gris avec des étiquettes indiquant le modèle, la tension (AC 100-240 V~, 50-60 Hz) et la puissance maximale (15 W).

1/3

GW Instek

Fiche technique (PDF)

2 pièce(s)

Total (CHF 353.95 / pièce(s))

CHF 353.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Plus que 2 pièce(s) en stock !

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

GW Intek GDS-912G 100 MHz Oscilloscope numérique à 2 canaux

100 MHz
Nombre d’entrées analogiques max. 2

Caractéristiques techniques

Générateur de fonction arbitraire intégré (AFG) : 25 MHz
Formes d'onde standard AFG : onde sinusoïdale, arbre rectangulaire, arbre de rampe, arbre d'impulsion, onde arbitraire (Arbitrary Wave)
Mesures automatiques : prend en charge 30 paramètres de mesure automatique de la forme d'onde (y compris Area, +PulseCount, -PulseCount)
Compteur : compteur de fréquence haute précision à 6 chiffres
Fonction FFT : Affichage FFT 2048 points avec 6 fonctions différentes de fenêtre (Hamming, Rectangulaire, Blackman, Hanning, Kaiser, Bartlett)
Modes de déclenchement: Automatique, Normal, Single (Simple), Mode de déclenchement ALT
Accessoires (standard) : câble d'alimentation, câble BNC (GDS-912G uniquement), câble USB, 2 touches (100 MHz, commutable 10:1/1:1).

Type de produit: Oscilloscope numérique

Bande passante: 100 MHz

Fréquence d'échantillonage par canal: 1 Géch/s

Affichage: TFT LCD (écran couleur)

Résolution: 8 bits

Taille de l'écran: 7 pouces

Spécificités: générateur de fonction

Base de temps: de 2 ns/div à 1000 s/div

Nombre d’entrées analogiques max.: 2

: d'usine (sans certificat)

Déviation verticale: de 2 mV/div à 5 V/div

Impédance d'entrée: 1 MΩ

Borne d'entrée: AC, DC, GND

Tension d'entrée: 300 V

Dim.: (L x l x H) 70 x 301 x 152 mm

Poids: 1.1 kg

Ecran: 800 x 480 pixels

Largeur: 301 mm

Hauteur: 152 mm

Longueur: 70 mm

Interfaces: USB

Profondeur de mémoire par canal: 20 Mpts

Type: 03LLDS912G0S

Documents & téléchargements

Fiche technique

Fiche technique 3499688 Oscilloscope numérique GW Instek 100 MHz 1 Géch/s 20 Mpts 8 bits générateur de fonction

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3499688 Oscilloscope numérique GW Instek 100 MHz 1 Géch/s 20 Mpts 8 bits générateur de fonction

Contenu de la livraison

1 x câble secteur
1 câble BNC
1 câble USB
2 sondes passives commutables de 100 MHz

Description

Contenu de la livraison

1 x câble secteur
1 câble BNC
1 câble USB
2 sondes passives commutables de 100 MHz

Est souvent acheté ensemble

(^*Les prix indiqués sont hors taxe.)

Ce produit

Oscilloscope numérique GW Instek 100 MHz 1 Géch/s 20 Mpts 8 bits générateur de fonction

Oscilloscope numérique GW Instek 100 MHz 1 Géch/s 20 Mpts 8 bits générateur de fonction

Conrad Electronic

CHF 353.95^*

testo 0560 5600 0560 5600 Vanne 1 pc(s)

testo 0560 5600 0560 5600 Vanne 1 pc(s)

Conrad Electronic

CHF 203.95^*

Appareil de mesure des liquides réfrigérants testo 560i réfrigérant avec fonction enregistreur de données

Appareil de mesure des liquides réfrigérants testo 560i réfrigérant avec fonction enregistreur de données

Conrad Electronic

CHF 299.95^*

Prix total:

CHF 857.85^*

Est souvent acheté ensemble

(^*Les prix indiqués sont hors taxe.)

Ce produit

Oscilloscope numérique GW Instek 100 MHz 1 Géch/s 20 Mpts 8 bits générateur de fonction

Oscilloscope numérique GW Instek 100 MHz 1 Géch/s 20 Mpts 8 bits générateur de fonction

Conrad Electronic

CHF 353.95^*

testo 0560 5600 0560 5600 Vanne 1 pc(s)

testo 0560 5600 0560 5600 Vanne 1 pc(s)

Conrad Electronic

CHF 203.95^*

Appareil de mesure des liquides réfrigérants testo 560i réfrigérant avec fonction enregistreur de données

Appareil de mesure des liquides réfrigérants testo 560i réfrigérant avec fonction enregistreur de données

Conrad Electronic

CHF 299.95^*

Prix total:

CHF 857.85^*

Oscilloscopes fréquemment recherchés:

Accessoires

(^*Les prix indiqués sont hors taxe.)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

VOLTCRAFT Pince crocodile à souder CAT I noir

VOLTCRAFT Pince crocodile à souder CAT I noir

Conrad Electronic

CHF 0.95^*

VOLTCRAFT Pince crocodile à souder CAT I rouge

VOLTCRAFT Pince crocodile à souder CAT I rouge

Conrad Electronic

CHF 0.95^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

CHF 115.95^*

VOLTCRAFT Set de cordons de mesure BNC 0.80 m noir, rouge

VOLTCRAFT Set de cordons de mesure BNC 0.80 m noir, rouge

Conrad Electronic

CHF 11.90^*

Autres produits intéressants

(^*Les prix indiqués sont hors taxe.)

-19%

Oscilloscope numérique Rigol DS1074Z-S Plus 70 MHz 4 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO), générateur

Oscilloscope numérique Rigol DS1074Z-S Plus 70 MHz 4 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO), générateur

Conrad Electronic

CHF 774.95

CHF 629.95^*

Oscilloscope numérique GW Instek 100 MHz 1 Géch/s 20 Mpts 8 bits mémoire numérique (DSO)

Oscilloscope numérique GW Instek 100 MHz 1 Géch/s 20 Mpts 8 bits mémoire numérique (DSO)

Conrad Electronic

CHF 317.95^*

-35%

FG-30802T Générateur de fonction VOLTCRAFT 1 µHz - 80 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoïd

FG-30802T Générateur de fonction VOLTCRAFT 1 µHz - 80 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoïd

Conrad Electronic

CHF 919.95

CHF 599.00^*

Oscilloscope numérique VOLTCRAFT DOV2504F LA 250 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), géné

Oscilloscope numérique VOLTCRAFT DOV2504F LA 250 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), géné

Conrad Electronic

CHF 994.95^*

Oscilloscope numérique VOLTCRAFT DOV1254 LA 125 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), analy

Oscilloscope numérique VOLTCRAFT DOV1254 LA 125 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), analy

Conrad Electronic

CHF 604.95^*

Oscilloscope numérique VOLTCRAFT DSO-6204F 200 MHz 4 canaux 1 Géch/s 10 Mpts 8 bits mémoire numérique (DSO), générateur

Oscilloscope numérique VOLTCRAFT DSO-6204F 200 MHz 4 canaux 1 Géch/s 10 Mpts 8 bits mémoire numérique (DSO), générateur

Conrad Electronic

CHF 1'389.95^*

-10%

Oscilloscope numérique Rigol DS1074Z Plus 70 MHz 4 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO)

Oscilloscope numérique Rigol DS1074Z Plus 70 MHz 4 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO)

Conrad Electronic

CHF 504.95

CHF 453.95^*

JDS2915 Générateur de fonction à batterie, Générateur de fonction Joy-it 15 MHz - 0.01 µHz 2 canaux

JDS2915 Générateur de fonction à batterie, Générateur de fonction Joy-it 15 MHz - 0.01 µHz 2 canaux

Conrad Electronic

CHF 117.95^*

Oscilloscope portatif VOLTCRAFT DSO-5104H 100 MHz 4 canaux 1 Géch/s 40 Mpts 14 bits mémoire numérique (DSO), appareil ma

Oscilloscope portatif VOLTCRAFT DSO-5104H 100 MHz 4 canaux 1 Géch/s 40 Mpts 14 bits mémoire numérique (DSO), appareil ma

Conrad Electronic

CHF 799.95^*

JT-PSG9080 Générateur de signaux Joy-it 1 nHz - 80 MHz 2 canaux Triangulaire, Courbe de Lorenz, Impulsion, Rampe, Bruit,

JT-PSG9080 Générateur de signaux Joy-it 1 nHz - 80 MHz 2 canaux Triangulaire, Courbe de Lorenz, Impulsion, Rampe, Bruit,

Conrad Electronic

CHF 241.95^*

-24%

Oscilloscope numérique VOLTCRAFT DOV1254F LA 125 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), géné

Oscilloscope numérique VOLTCRAFT DOV1254F LA 125 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), géné

Conrad Electronic

CHF 969.95

CHF 734.95^*

JT-JDS6600-B Générateur de signaux Joy-it 0 Hz - 60 MHz 2 canaux Triangulaire, Courbe de Lorenz, Impulsion, Bruit, Recta

JT-JDS6600-B Générateur de signaux Joy-it 0 Hz - 60 MHz 2 canaux Triangulaire, Courbe de Lorenz, Impulsion, Bruit, Recta

Conrad Electronic

CHF 133.95^*

-35%

Oscilloscope numérique VOLTCRAFT DOV1004 100 MHz 4 canaux 1.25 Géch/s 50 Mpts 12 bits mémoire numérique (DSO)

Oscilloscope numérique VOLTCRAFT DOV1004 100 MHz 4 canaux 1.25 Géch/s 50 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

CHF 504.95

CHF 329.00^*

FG-1602 Générateur de fonction VOLTCRAFT 1 µHz - 60 MHz 2 canaux Arbitraire

FG-1602 Générateur de fonction VOLTCRAFT 1 µHz - 60 MHz 2 canaux Arbitraire

Conrad Electronic

CHF 213.95^*

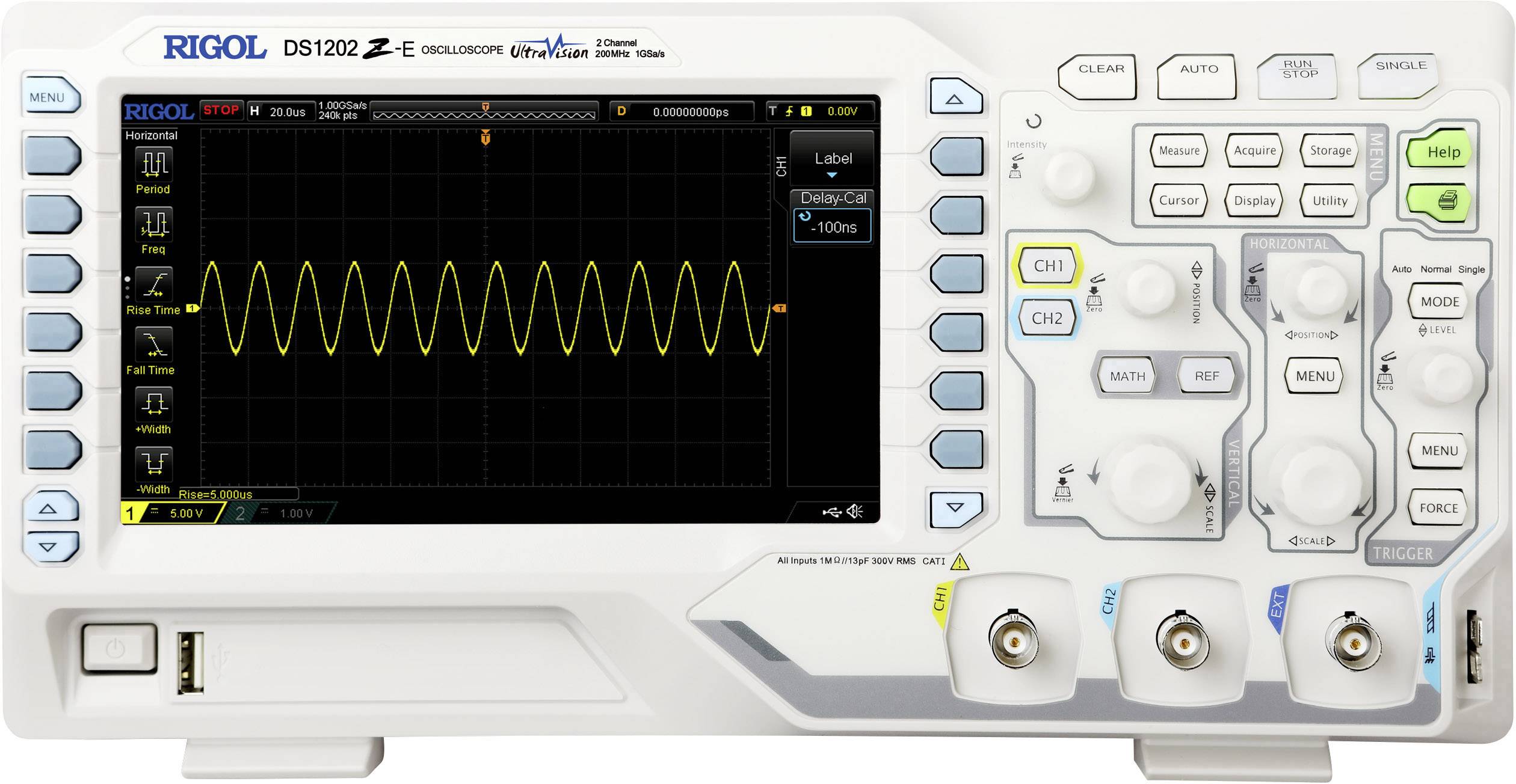

Oscilloscope numérique Rigol DS1202Z-E 200 MHz 2 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO)
