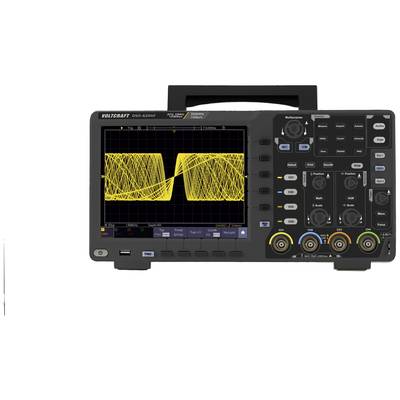

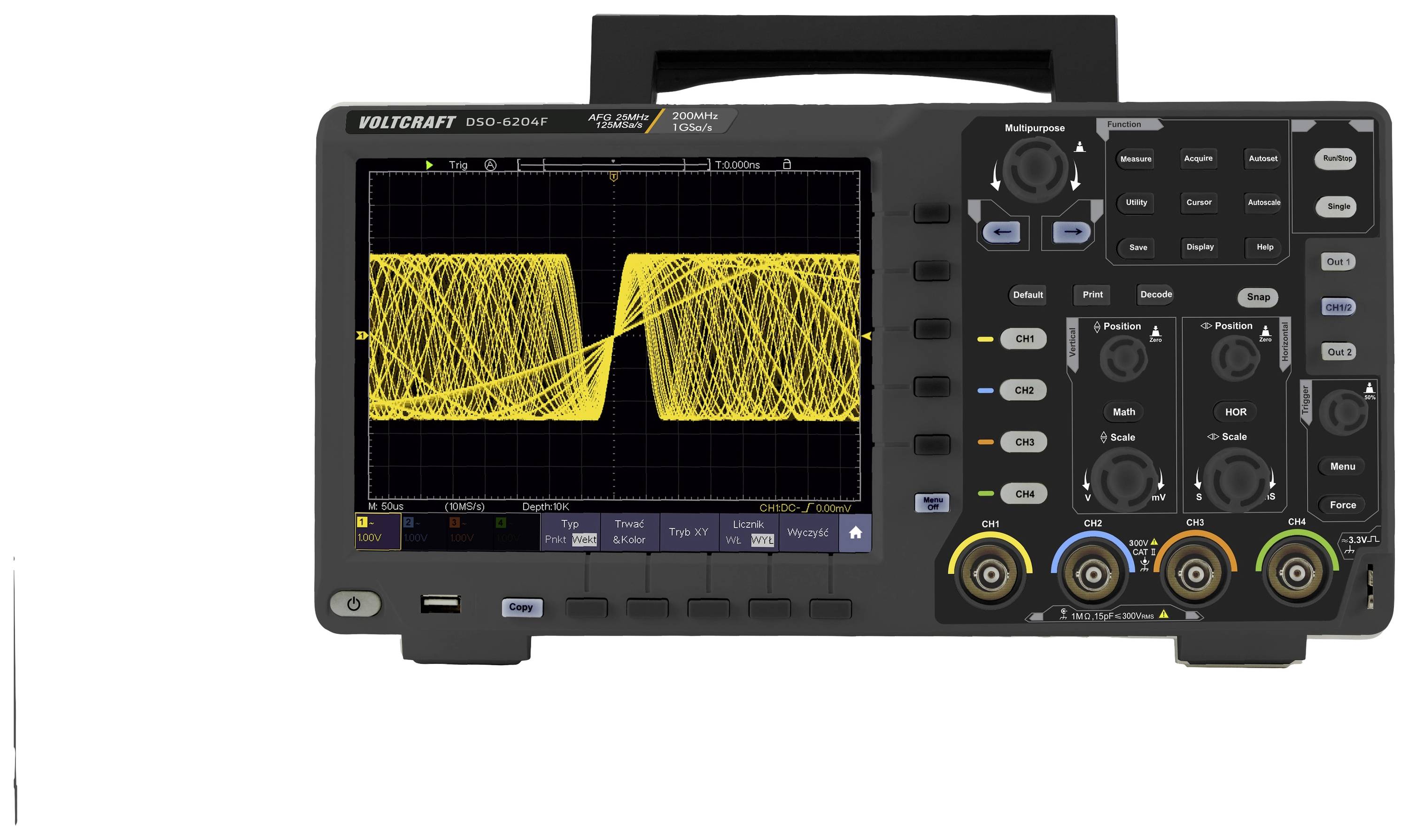

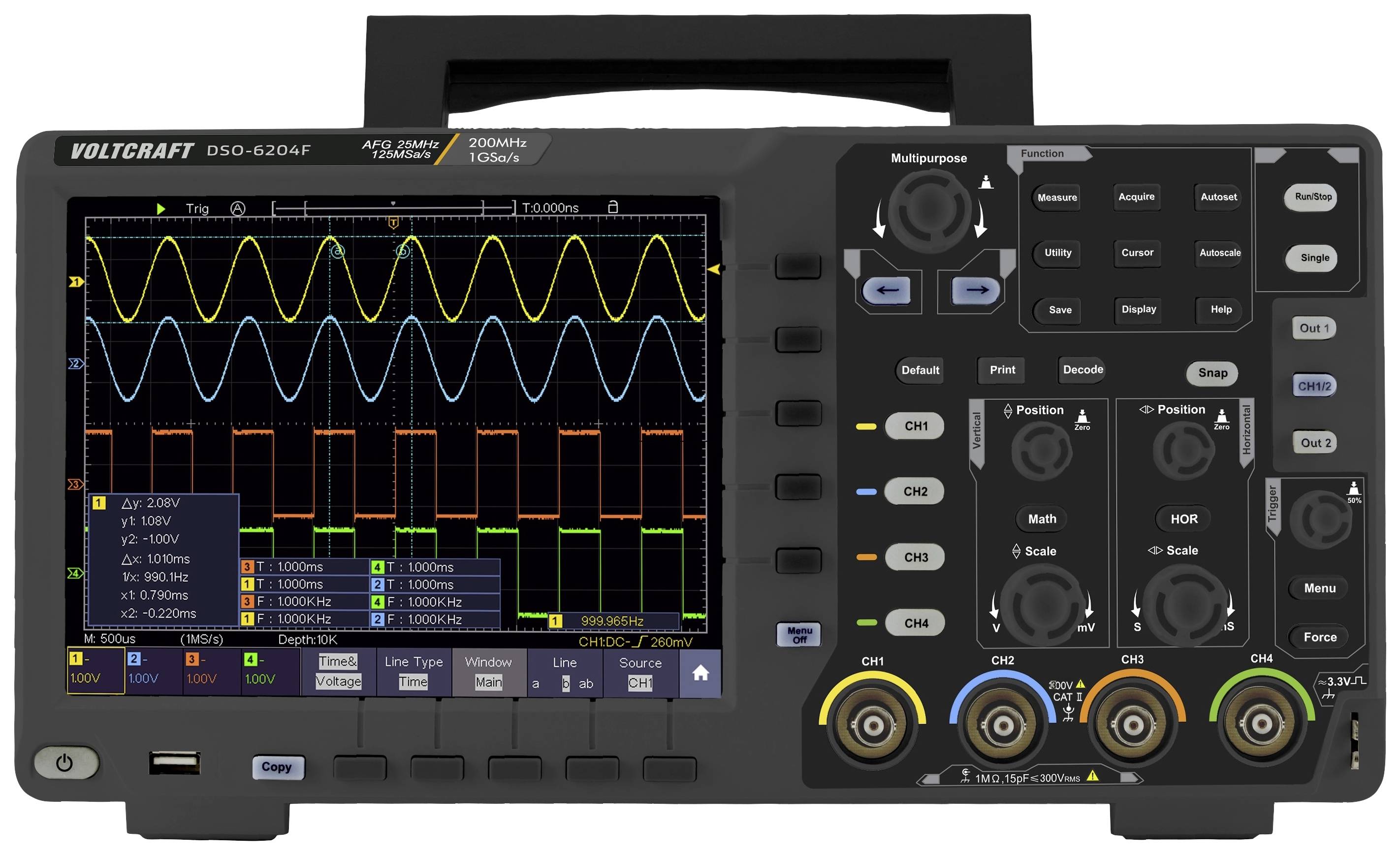

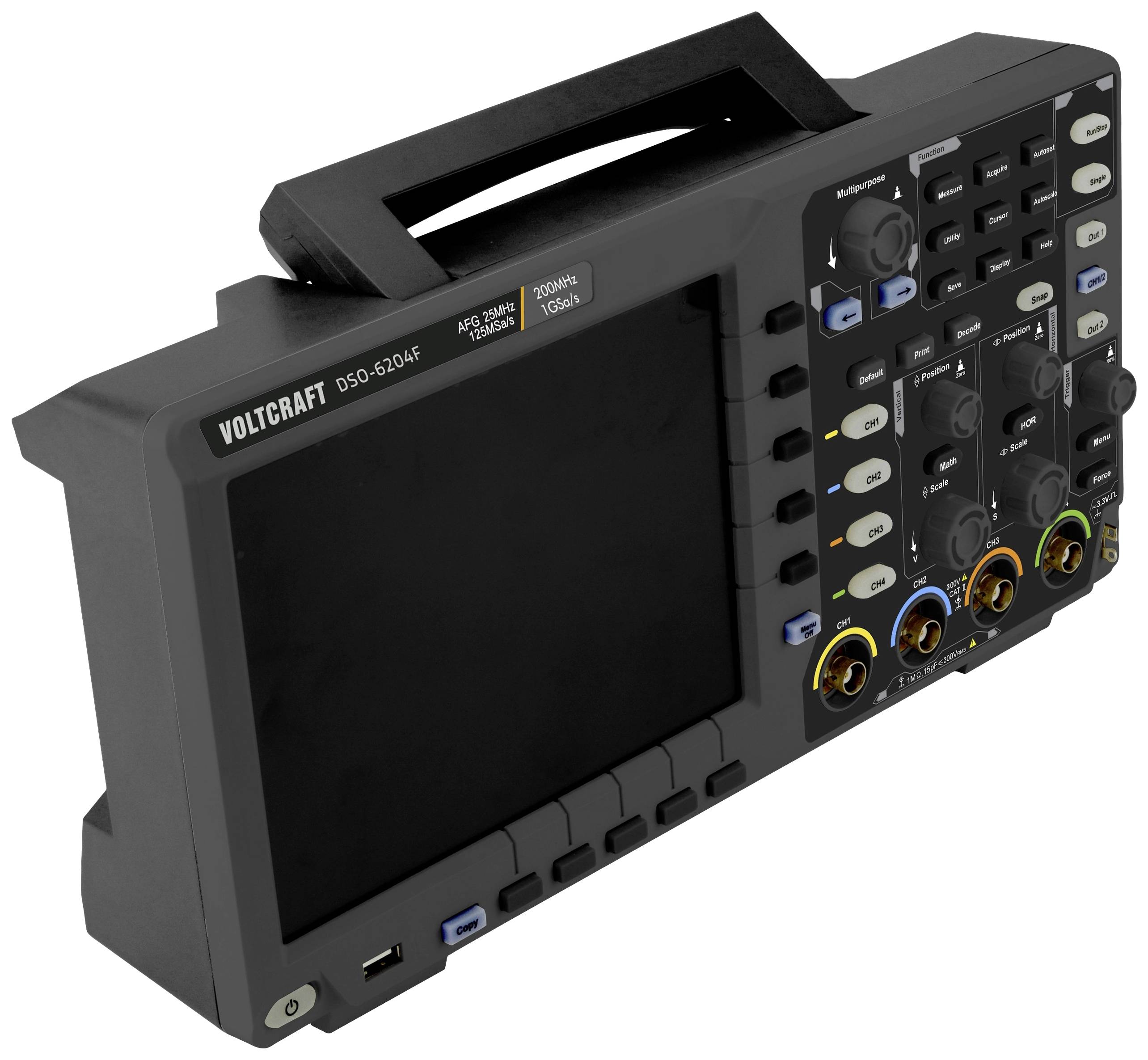

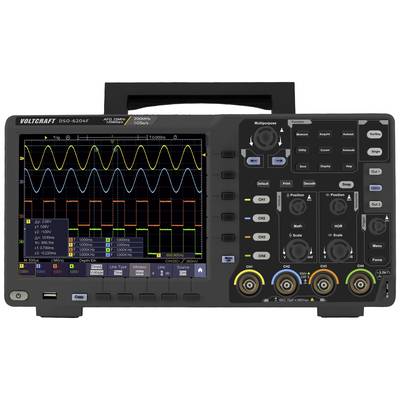

Oscilloscope numérique VOLTCRAFT DSO-6204F 200 MHz 4 canaux 1 Géch/s 10 Mpts 8 bits mémoire numérique (DSO), générateur
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
13 pièce(s)
Nombre
Total (CHF 1’290.43 / pièce(s))
CHF
Points forts & détails

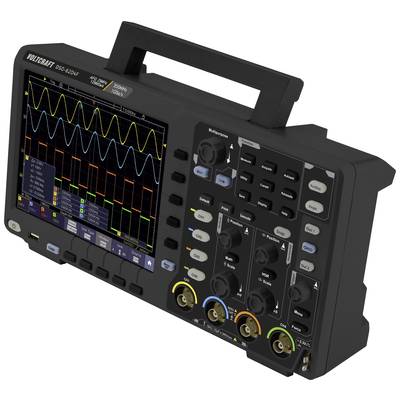

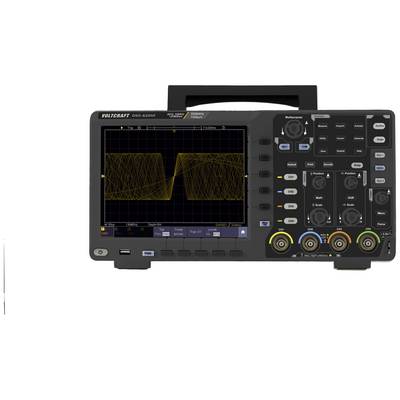

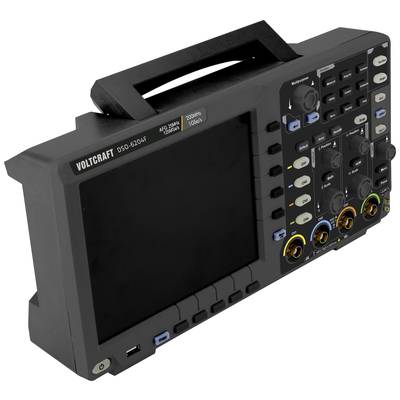

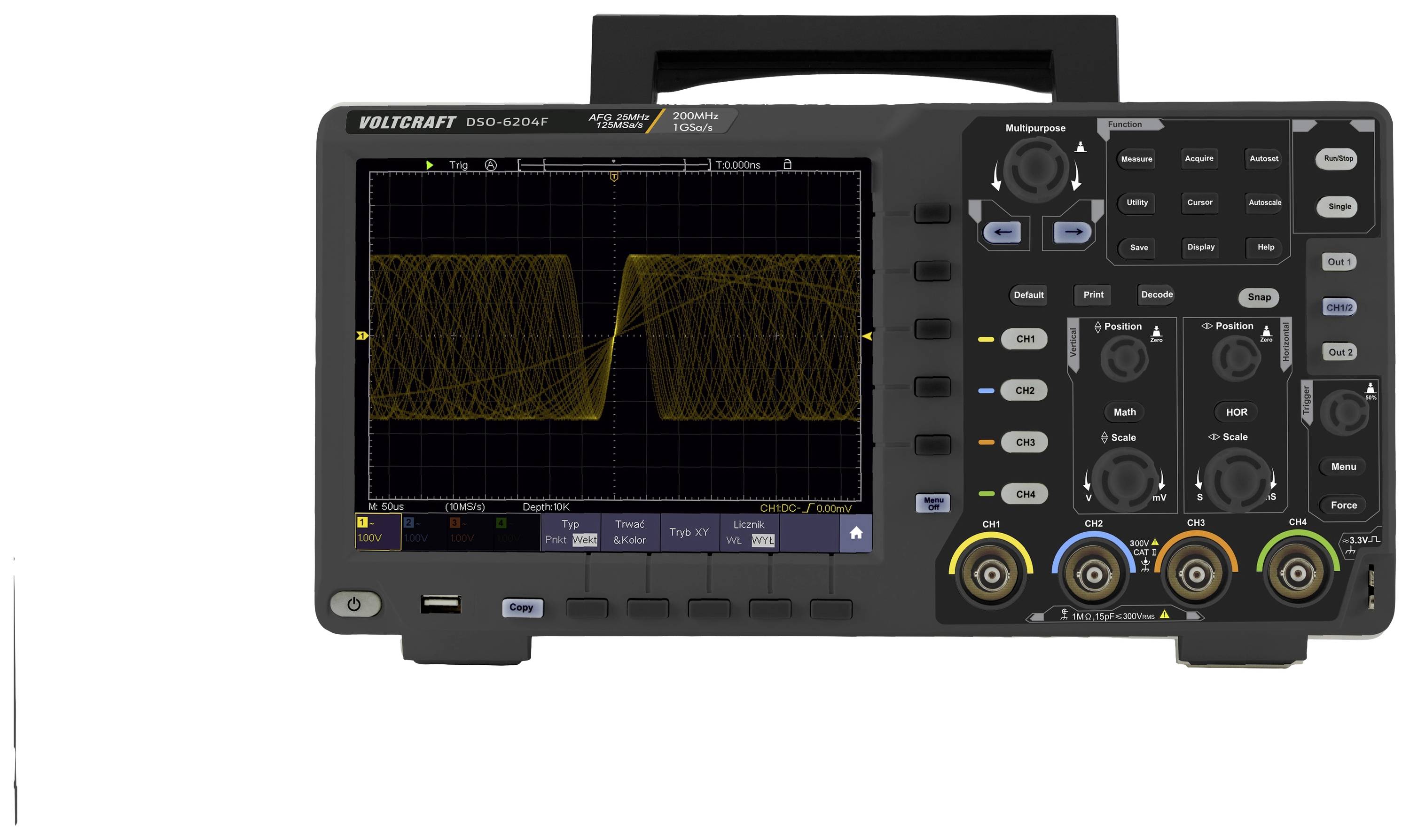

Oscilloscope numérique DSO-6204F
- Bande passante 200 MHz
- Écran tactile multipoint 20,32 cm 800 x 600 pixels (zoom comme sur un smartphone)
- Mode température de couleur
- Générateur de fonction arbitraire DDS 25 MHz
Caractéristiques techniques
- Fonctions mathématiques: + - * / FFT Intg définie par l'utilisateur
- Taux de rafraîchissement : 45 000 formes d'ondes/s
- Temps de montée < 1.75 ns
- Fonction décodage de bus pour SPI, I²C, RS232, CAN
- Slot pour batterie en option
- Générateur de fonction : 25 MHz, 125 Méch/s, 14 bits résolution verticale
- Formes d'ondes : sinus, rectangle, rampe, impulsion
- Fonctions arbitraires : exponentielle, Sin(x)/x, escaliers, bruit
- Type de produit
Oscilloscope numérique
- Bande passante
200 MHz
- Fréquence d'échantillonage par canal
1 Géch/s
- Affichage
Ecran tactile 800 x 600 pixels
- Résolution
8 bits
- Taille de l'écran
20,32 cm (8") cm
- Spécificités
mémoire numérique (DSO)
générateur de fonction
- Base de temps
2 ns/div - 1000 s/div
- Nombre d’entrées analogiques max.
4
d'usine (sans certificat)
- Catégorie de mesure
CAT II
- Déviation verticale
1 mV/DIV à 10 V/DIV
- Impédance d'entrée
1 MΩ
- Borne d'entrée
DC/AC/GND
- Tension d'entrée
1 MΩ< = 400 Vrms
- Alim.
100-240 V/AC, 50/60 Hz, CAT II
- Dim.
(L x l x H) 90 x 340 x 178 mm
- Poids
2674 g
- Ecran
Écran LCD / 800 x 600 pixels
- Largeur
340 mm
- Hauteur
178 mm
- Longueur
90 mm
- Interfaces
USB
- Profondeur de mémoire par canal
10 Mpts
- Type
DSO-6204F
Documents & téléchargements
Fiche technique
Fiche technique 1673266 Oscilloscope numérique VOLTCRAFT DSO-6204F 200 MHz 4 canaux 1 Géch/s 10 Mpts 8 bits mémoire numérique (DSO), générateur
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1673266 Oscilloscope numérique VOLTCRAFT DSO-6204F 200 MHz 4 canaux 1 Géch/s 10 Mpts 8 bits mémoire numérique (DSO), générateur
Déclaration de conformité
Déclaration de conformité 1673266 Oscilloscope numérique VOLTCRAFT DSO-6204F 200 MHz 4 canaux 1 Géch/s 10 Mpts 8 bits mémoire numérique (DSO), générateur
Conditions de garantie
Conditions de garantie 1673266 Oscilloscope numérique VOLTCRAFT DSO-6204F 200 MHz 4 canaux 1 Géch/s 10 Mpts 8 bits mémoire numérique (DSO), générateur
Téléchargement
Téléchargement 1673266 Oscilloscope numérique VOLTCRAFT DSO-6204F 200 MHz 4 canaux 1 Géch/s 10 Mpts 8 bits mémoire numérique (DSO), générateur
Description

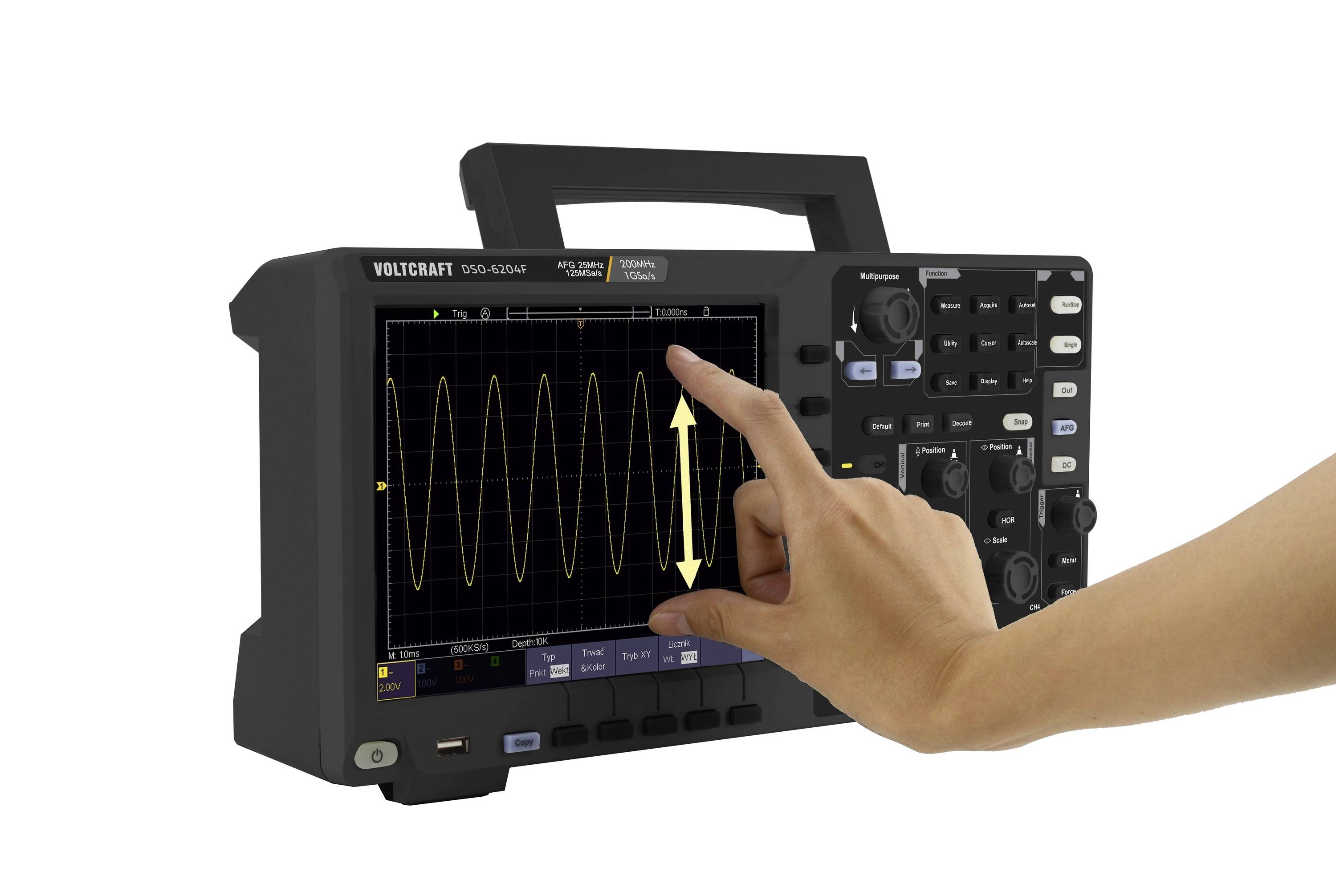

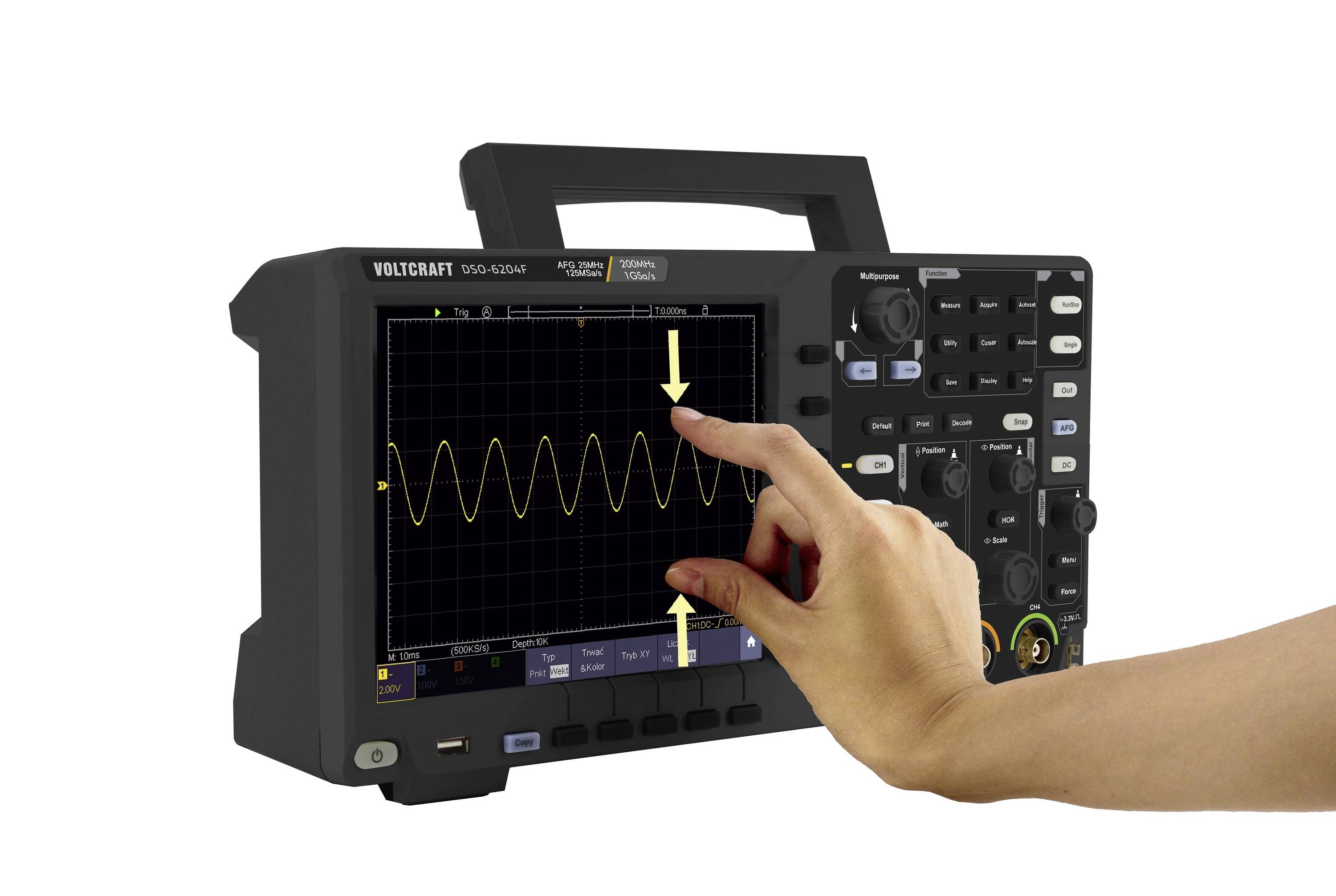

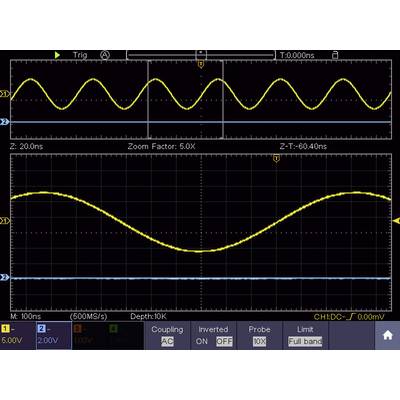

Cet oscilloscope à mémoire numérique est idéal pour les mesures en laboratoires, dans les départements de développement ou pour des tâches de service. Les réglages peuvent également comme d'habitude à l'aide des touches de fonction ou directement sur l'écran. Se déplacer sur l'écran et zoomer est aussi intuitif que sur un Smartphone ou une tablette.

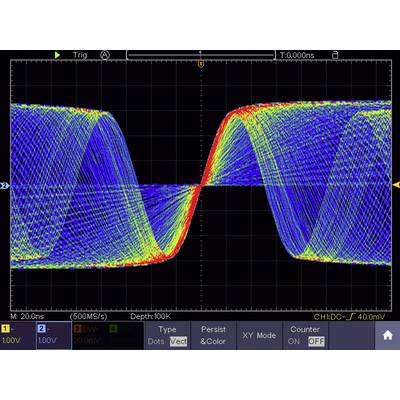

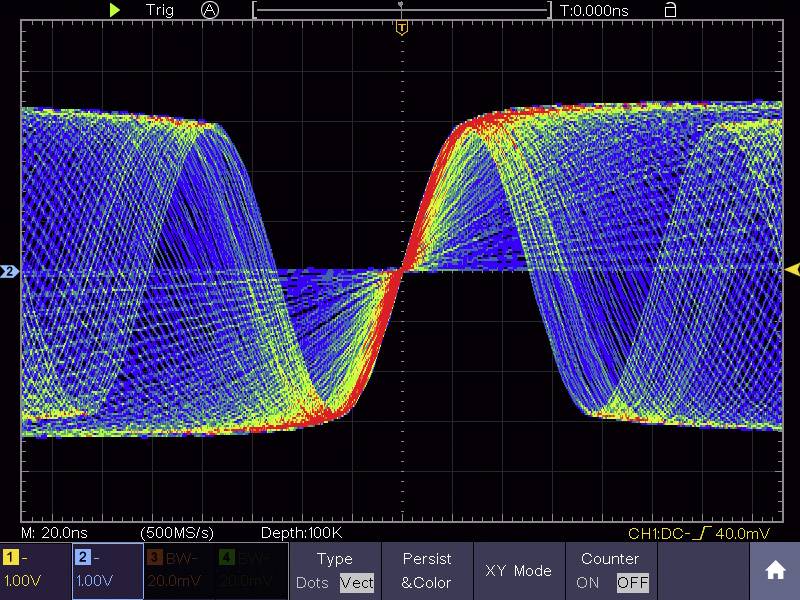

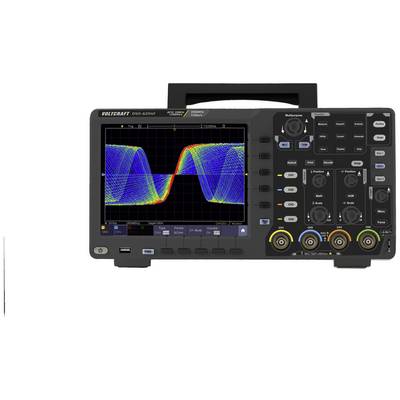

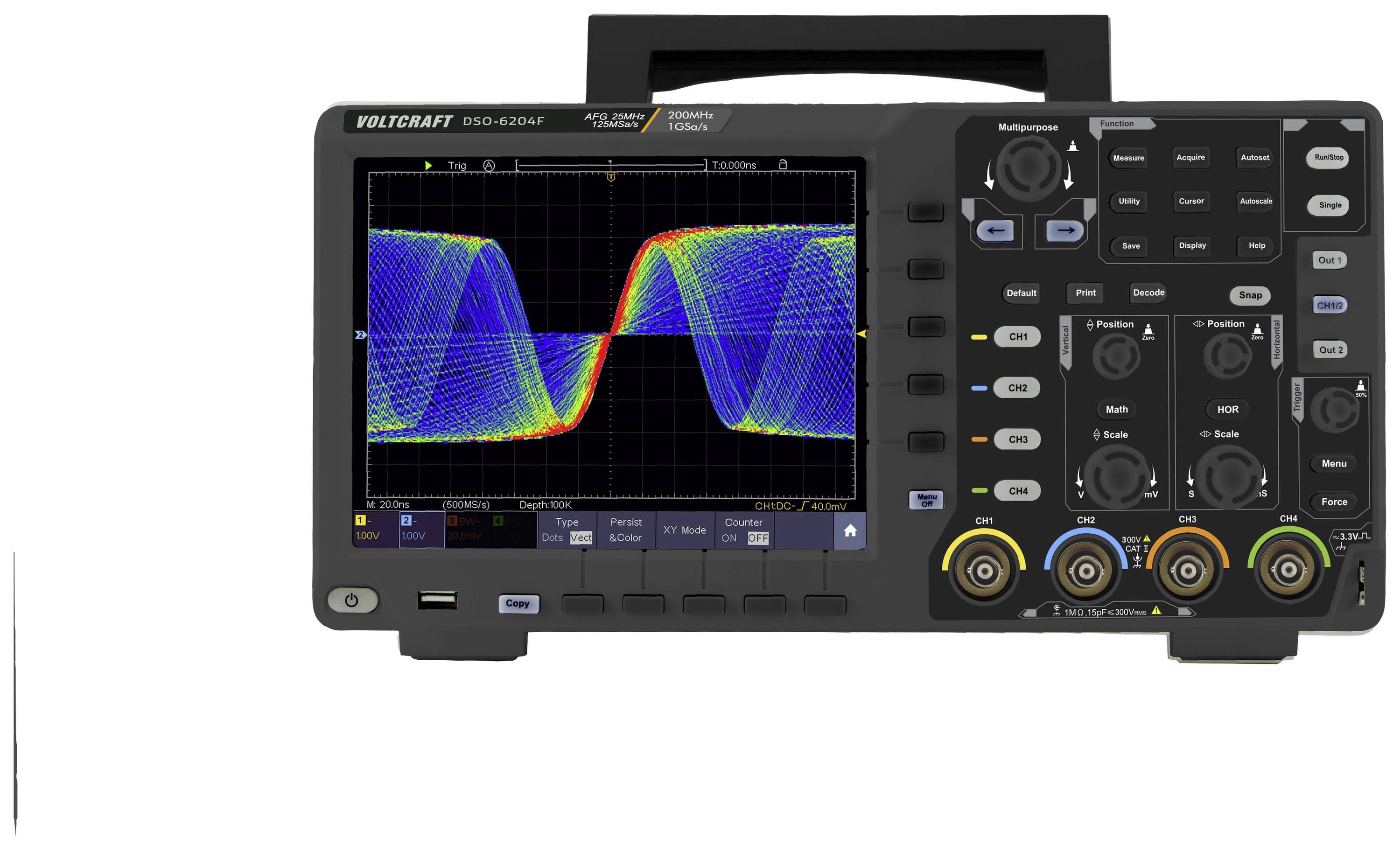

Affichage de la température de couleur
En cas de fréquences changeantes, les formes d'ondes récurrentes sont représentées selon un code couleur en fonction de leur fréquence d'apparition.
Décodage Bus
Les signaux SPI, I²C, RS232 et CAN-bus peuvent être décryptés. Les valeurs décodées peuvent être affichées sous forme binaire, décimale, Hex ou au format ASCII et consignées dans des tableaux d'événement. Les valeurs des signaux CAN-Bus décodés sont affichées en couleur. Ainsi, il est possible de différencier facilement les informations Data, Data Length code et Frame. Les sommes de contrôle CAN-Bus changent également de couleur en cas d'erreur.
Documenter et traiter des données

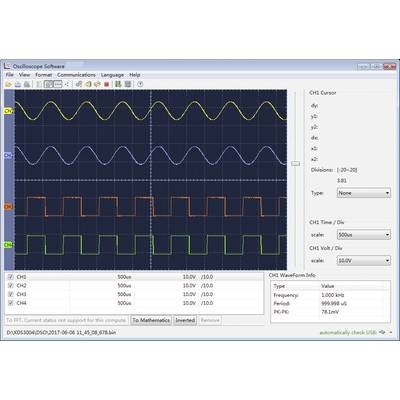

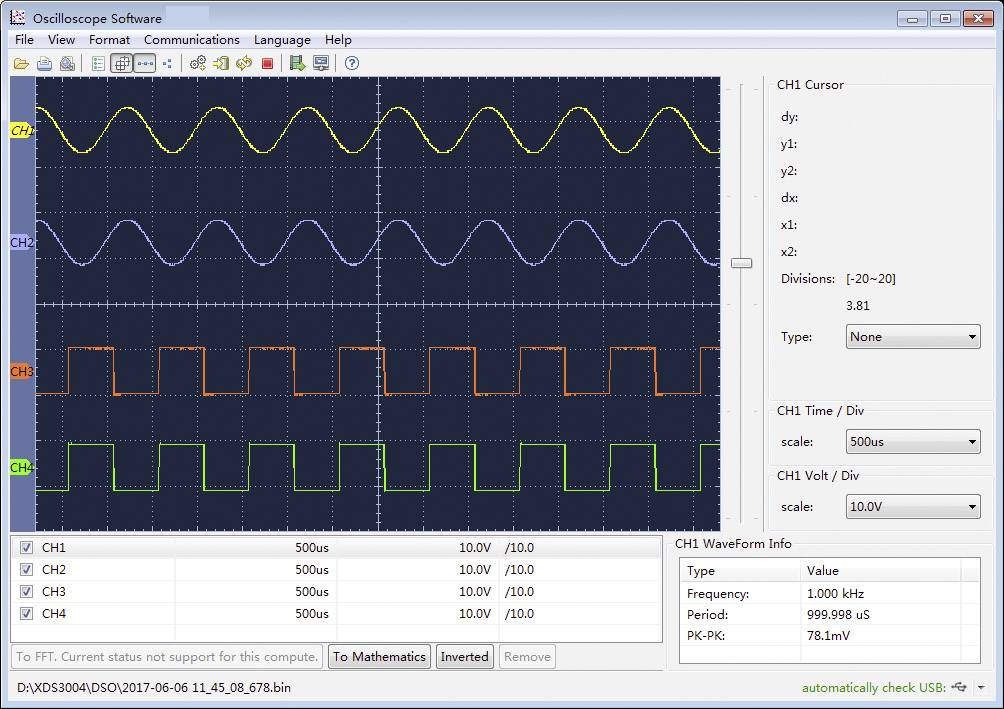

Tous les résultats de mesure et les contenus de l'écran peuvent être transférées au PC via USB ou en réseau à des fins de documentation. Il est possible de saisir un nom de fichier sur l'écran tactile au moment de l'enregistrement sur un support de données USB.
Générateur de fonction avec commande tactile
Le générateur de fonctions 25 MHz peut être utilisé via le panneau tactile ou à l'aide des touches. Il génère des formes d'ondes sinus, rectangle, rampe et impulsion. 46 autres formes d'onde arbitraires sont prédéfinies (exponentielle, fonction Sinus, en escaliers et bruit). Il est possible d'enregistrer vos propres formes d'ondes arbitraires.
Fonction de clonage
Les formes d'ondes à l'entrée de l'oscilloscope peuvent être clonées sur le générateur de fonctions. La sélection de la partie à cloner s'effectue facilement via l'écran tactile.
Adapté à un fonctionnement sur batterie
L'accu li-ion disponible en option permet d'élargir considérablement les domaines d'utilisation. L'oscilloscope avec batterie en option peut également être utilisé lors de vos déplacements : la batterie garantit une autonomie de 3 heures sans alimentation supplémentaire. Le fonctionnement sur batterie est également utile en laboratoire pour la séparation du potentiel réseau.
Affichage de la température de couleur
En cas de fréquences changeantes, les formes d'ondes récurrentes sont représentées selon un code couleur en fonction de leur fréquence d'apparition.
Décodage Bus
Les signaux SPI, I²C, RS232 et CAN-bus peuvent être décryptés. Les valeurs décodées peuvent être affichées sous forme binaire, décimale, Hex ou au format ASCII et consignées dans des tableaux d'événement. Les valeurs des signaux CAN-Bus décodés sont affichées en couleur. Ainsi, il est possible de différencier facilement les informations Data, Data Length code et Frame. Les sommes de contrôle CAN-Bus changent également de couleur en cas d'erreur.
Documenter et traiter des données
Tous les résultats de mesure et les contenus de l'écran peuvent être transférées au PC via USB ou en réseau à des fins de documentation. Il est possible de saisir un nom de fichier sur l'écran tactile au moment de l'enregistrement sur un support de données USB.
Générateur de fonction avec commande tactile
Le générateur de fonctions 25 MHz peut être utilisé via le panneau tactile ou à l'aide des touches. Il génère des formes d'ondes sinus, rectangle, rampe et impulsion. 46 autres formes d'onde arbitraires sont prédéfinies (exponentielle, fonction Sinus, en escaliers et bruit). Il est possible d'enregistrer vos propres formes d'ondes arbitraires.
Fonction de clonage
Les formes d'ondes à l'entrée de l'oscilloscope peuvent être clonées sur le générateur de fonctions. La sélection de la partie à cloner s'effectue facilement via l'écran tactile.
Adapté à un fonctionnement sur batterie
L'accu li-ion disponible en option permet d'élargir considérablement les domaines d'utilisation. L'oscilloscope avec batterie en option peut également être utilisé lors de vos déplacements : la batterie garantit une autonomie de 3 heures sans alimentation supplémentaire. Le fonctionnement sur batterie est également utile en laboratoire pour la séparation du potentiel réseau.
Modèle
- Sortie USB compatible avec Pict Bridge
- Générateur de fonctions arbitraires DDS

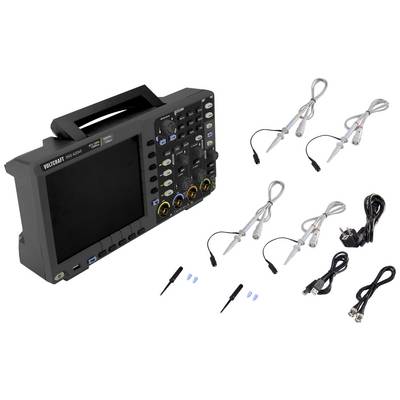

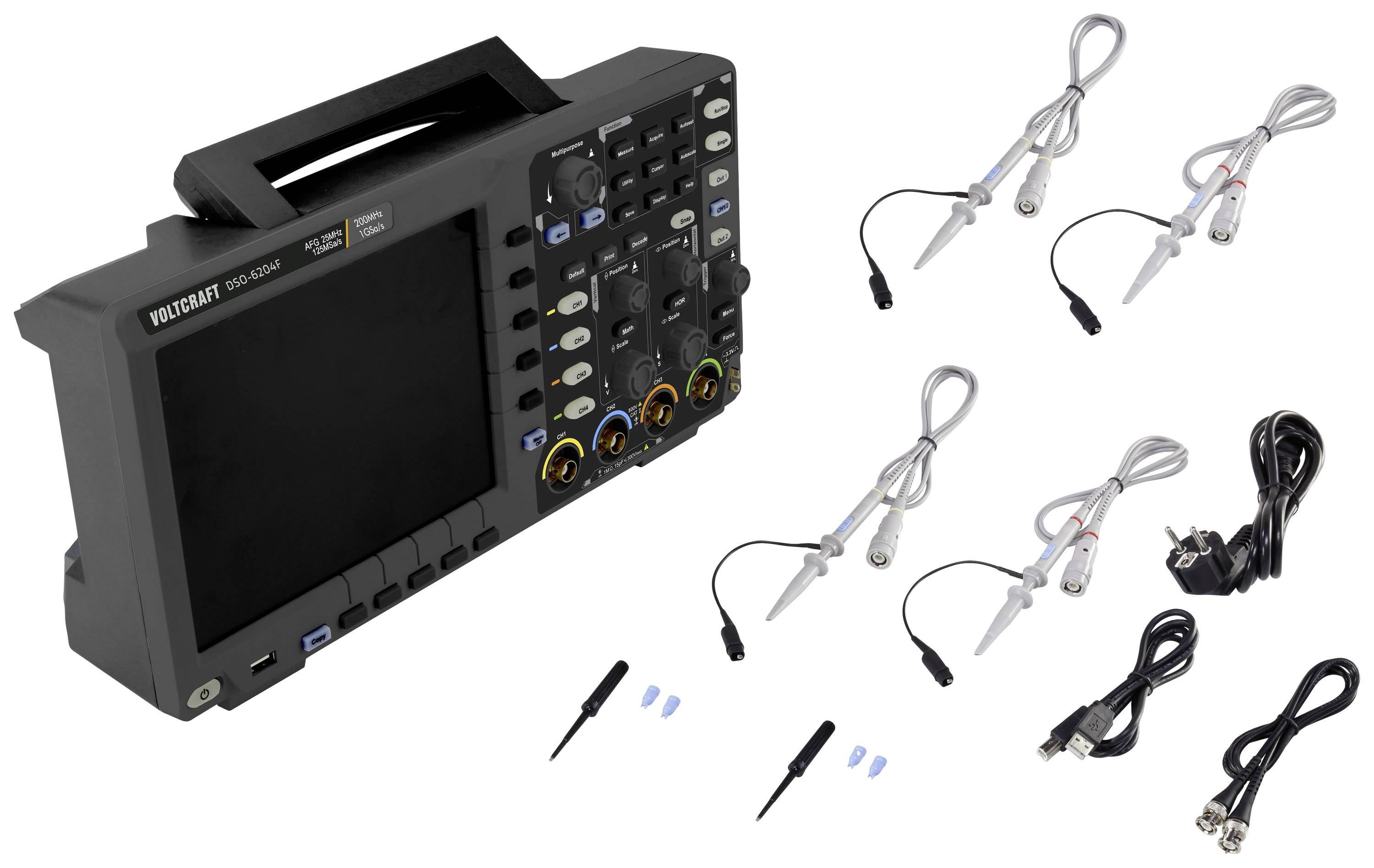

Contenu de la livraison
- Oscilloscope à mémoire numérique
- 4 sondes
- Touche de réglage
- Bloc d'alimentation
- Câble USB
- Câble BNC 1 m
- Logiciel sur CD avec mode d'emploi en anglais
- Guide de démarrage rapide
