Name: Motrona 7379.5022.CO 7379.5022.CO Convertisseur de signal 1 pc(s)
Brand: Motrona
SKU: 3805212
Availability: BackOrder

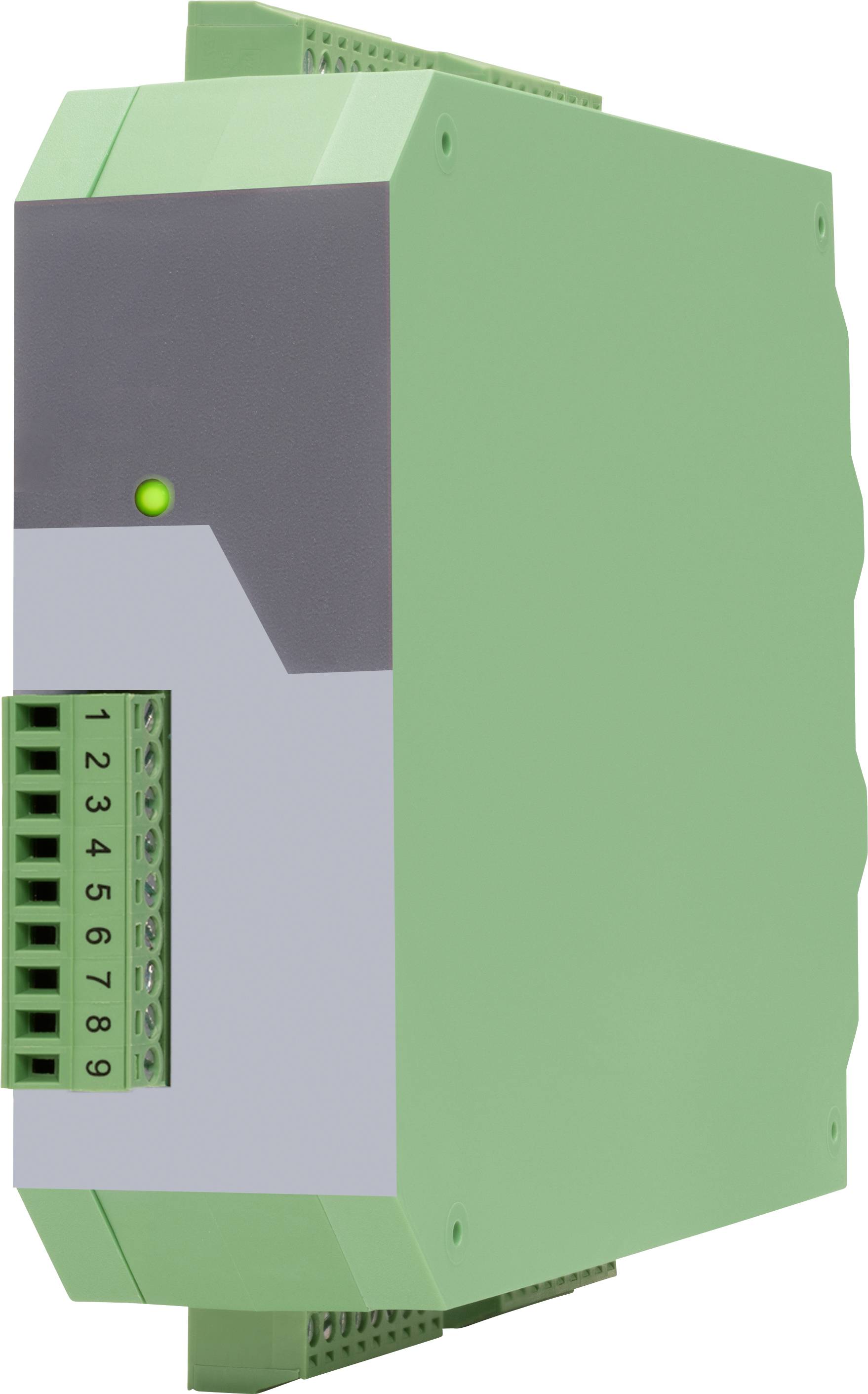

Module de contrôle industriel vert avec des bornes de connexion frontales et un voyant d'état lumineux, présenté sur un fond blanc uni.

Type de produit

Convertisseur de signal

Type

7379.5022.CO

Dim.

(L x l x H) 140 x 34 x 109 mm

Connexion

borne à vis

Signal de sortie (tension)

5 - 30 V (je nach Spannung an Com+), PNP

Fiche technique (PDF)

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 389.95 / pièce(s))

CHF 389.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

AWG 16
Alimentation en tension - Circuit de protection : protection contre la polarisation
Entrées Control – Nombre : 3
Entrées de contrôle – (option « CO ») Format : HTL, PNP (Low : 0 … 3 V, High : 9 … 30 V)
Entrées Control – Temps de réponse : env. 1 ms
Entrées Control – Temps de transmission (IO Link) : toutes les 2 ms - (temps de cycle IO Link)
Entrées Control – Charge : max. 2 mA à 24 VDC
Sorties de contrôle - Nombre: 2
Sorties Control – Temps de réponse : min. 1 ms
IO-Link – Assemblage / Spécification: Device / IO Link V1.1
Io-Link - débit binaire: COM 3 (230,4 kbit / s)
IO-Link - Port Class : Type A
IO-Link – Temps de cycle : min. 2 ms
Largeur de données IO-Link : 15 octets (3 x 4 octets (données d'entrée) + 1 octet (état CO) + 2 octets
Éléments d'affichage - Fonction : 1x LED verte pour la disponibilité ou l'état IO Link (avec l'option « CO »)
Boîtier – Matériau : plastique
Boîtier – Montage : sur rail DIN de 35 mm
Boîtier – Dimensions (L x H x P) : 34 x 100 x 131 mm
Boîtier (sans raccords) – Poids : env. 160 g
Boîtier (sans connecteurs) – indice de protection : IP20
Conditions ambiantes – Altitude : max. 2000 m d’altitude
Conditions ambiantes – Humidité de l’air : 80 % max. D’humidité relative jusqu’à 30 °C.
Alimentation du capteur – tension de sortie : 5 VDC et 24 VDC (environ 1 V inférieure à la tension d’entrée)
Alimentation du transmetteur - courant de sortie : max. 125 mA
Alimentation du transmetteur - IO Link Masterport : min. 200 mA
Entrées incrémentielles – Nombre : 2
Entrées incrémentielles – Traces : A, B (HTL Single Ended, TTL Single Ended) A, /A, B, /B (RS422, HTL Differential)
Entrées incrémentielles – Configurations : RS-422, différentiel HTL, HTL Single Ended, TTL
Entrées incrémentielles – RS422 : max. 1 MHz (signal différentiel RS-422 > 0.5 V)
Entrées incrémentielles – différentiel HTL : max. 1 MHz (signal différentiel HTL > 1 V)
Entrées incrémentielles – HTL Single Ended : max. 350 kHz, (faible : 0 … 5 V, haut : 9 … 30 V)
Entrées incrémentielles – TTL : max. 350 kHz, (Low : 0 … 0.6V, High : 2.2 … 5 V.
Sorties de contrôle (entre autres en fonction du réglage « Sampling Time (s) », etc.) – Temps de transfert (IO Link)) : toutes les 2 ms - (temps de cycle IO Link)

Type: 7379.5022.CO

Type de produit: Convertisseur de signal

Dim.: (L x l x H) 140 x 34 x 109 mm

Connexion: borne à vis

Signal de sortie (tension): 5 - 30 V (je nach Spannung an Com+), PNP

Signal de sortie (Courant): max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Tension de fonctionnement: 18 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement min.: 18 V/DC

Contenu: 1 pc(s)

Configuration: Logiciel

Largeur: 34 mm

Hauteur: 109 mm

Longueur: 140 mm

Consommation électrique: 75 mA

Température ambiante max.: 60 °C

Température ambiante min.: -20 °C

Tension d'alimentation (num.): 24 V/DC

Tension d'alimentation U(B): 12 ... 30 VDC

Section câble flexible (max.): 1.5 mm²

Section de câble rigide (max.): 1.5 mm²

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3805212 Motrona 7379.5022.CO 7379.5022.CO Convertisseur de signal 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3805212 Motrona 7379.5022.CO 7379.5022.CO Convertisseur de signal 1 pc(s)

Description

Convertisseur de signal avec entrée incrémentale et interface IO-Link pour les capteurs et les capteurs avec les normes HTL, TTL, RS422, NPN, PNP ou NAMUR. Le convertisseur avec option CO dispose en outre de 3 entrées de commande et de 2 sorties de contrôle. Ce coupleur IO-Link transmet de manière fiable les signaux incrémentiels dans le monde de la communication IO-Link. De plus, un port USB est disponible pour lire les signaux convertis. La configuration de l'appareil s'effectue confortablement via l'interface USB ou bien via IO-Link à l'aide d'outils d'ingénierie courants.

Ce texte a été traduit par une machine.

Modèle

1 entrée incrémentale (A, /A, B, /B) pour HTL/TTL/RS422 pour NPN/PNP/NAMUR transmetteurs et capteurs
Interface IO-Link
3 entrées de commande HTL PNP et 2 sorties de contrôle PNP
Alimentation électrique 12... 30 V C.C.
Boîtier compact pour montage sur rail DIN de 35 mm
(Selon EN 60715)

Contenu de la livraison

Mode d'emploi

Description

Modèle

1 entrée incrémentale (A, /A, B, /B) pour HTL/TTL/RS422 pour NPN/PNP/NAMUR transmetteurs et capteurs
Interface IO-Link
3 entrées de commande HTL PNP et 2 sorties de contrôle PNP
Alimentation électrique 12... 30 V C.C.
Boîtier compact pour montage sur rail DIN de 35 mm
(Selon EN 60715)
