Name: Motrona 7379.5022 7379.5022 Convertisseur de signal 1 pc(s)
Brand: Motrona
SKU: 3805206
Availability: BackOrder

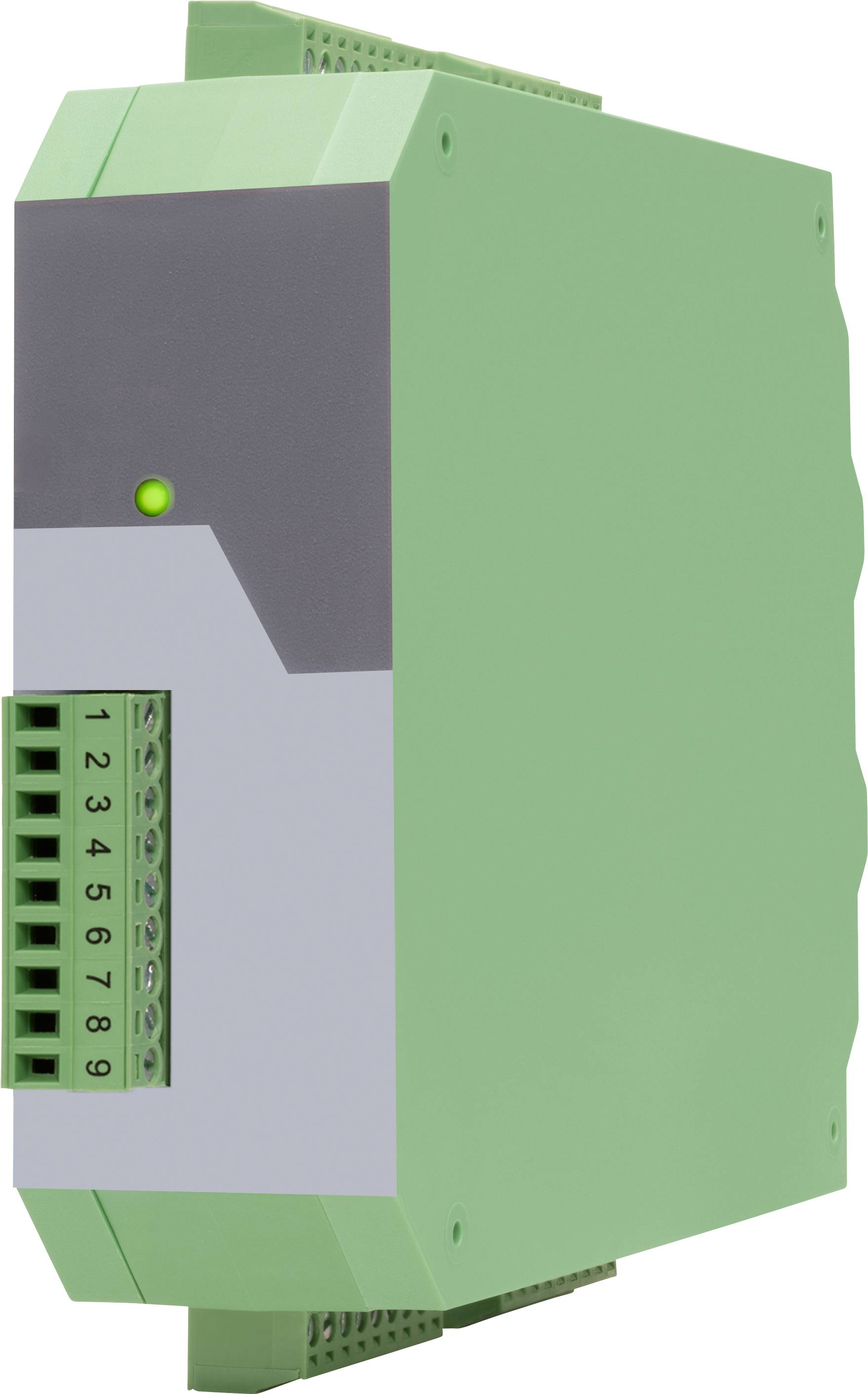

Module DIN-rail industriel vert avec LED de statut frontale et bornier numéroté pour les connexions de câblage.

Type de produit

Convertisseur de signal

Signal d'entrée max. (tension)

30 V

Type

7379.5022

Dim.

(L x l x H) 140 x 34 x 109 mm

Connexion

borne à vis

Fiche technique (PDF)

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 361.95 / pièce(s))

CHF 361.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

AWG 16
Alimentation en tension - Circuit de protection : protection contre la polarisation
IO-Link – Assemblage / Spécification: Device / IO Link V1.1
Io-Link - débit binaire: COM 3 (230,4 kbit / s)
IO-Link - Port Class : Type A
IO-Link – Temps de cycle : min. 2 ms
Largeur de données IO-Link : 15 octets (3 x 4 octets (données d'entrée) + 1 octet (état CO) + 2 octets
Éléments d'affichage - Fonction : 1x LED verte pour la disponibilité ou l'état IO Link (avec l'option « CO »)
Boîtier – Matériau : plastique
Boîtier – Montage : sur rail DIN de 35 mm
Boîtier – Dimensions (L x H x P) : 34 x 100 x 131 mm
Boîtier (sans raccords) – Poids : env. 160 g
Boîtier (sans connecteurs) – indice de protection : IP20
Conditions ambiantes – Altitude : max. 2000 m d’altitude
Conditions ambiantes – Humidité de l’air : 80 % max. D’humidité relative jusqu’à 30 °C.
Alimentation du capteur – tension de sortie : 5 VDC et 24 VDC (environ 1 V inférieure à la tension d’entrée)
Alimentation du transmetteur - courant de sortie : max. 125 mA
Alimentation du transmetteur - IO Link Masterport : min. 200 mA
Entrées incrémentielles – Nombre : 2
Entrées incrémentielles – Traces : A, B (HTL Single Ended, TTL Single Ended) A, /A, B, /B (RS422, HTL Differential)
Entrées incrémentielles – Configurations : RS-422, différentiel HTL, HTL Single Ended, TTL
Entrées incrémentielles – RS422 : max. 1 MHz (signal différentiel RS-422 > 0.5 V)
Entrées incrémentielles – différentiel HTL : max. 1 MHz (signal différentiel HTL > 1 V)
Entrées incrémentielles – HTL Single Ended : max. 350 kHz, (faible : 0 … 5 V, haut : 9 … 30 V)
Entrées incrémentielles – TTL : max. 350 kHz, (Low : 0 … 0.6V, High : 2.2 … 5 V.

Type: 7379.5022

Type de produit: Convertisseur de signal

Signal d'entrée max. (tension): 30 V

Dim.: (L x l x H) 140 x 34 x 109 mm

Connexion: borne à vis

Tension de fonctionnement: 18 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement min.: 18 V/DC

Signal d'entrée (Tension): HTL Single Ended: Low: 0 … 5V. High: 9 … 30 V; TTL: Low: 0 … 0.6V. High: 2.2 … 5V

Contenu: 1 pc(s)

Configuration: Logiciel

Largeur: 34 mm

Hauteur: 109 mm

Longueur: 140 mm

Consommation électrique: 75 mA

Température ambiante max.: 60 °C

Température ambiante min.: -20 °C

Tension d'alimentation (num.): 24 V/DC

Tension d'alimentation U(B): 12 ... 30 VDC

Section câble flexible (max.): 1.5 mm²

Section de câble rigide (max.): 1.5 mm²

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3805206 Motrona 7379.5022 7379.5022 Convertisseur de signal 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3805206 Motrona 7379.5022 7379.5022 Convertisseur de signal 1 pc(s)

Description

Convertisseur de signal avec entrée incrémentale et interface IO-Link pour les capteurs et les capteurs avec les normes HTL, TTL, RS422, NPN, PNP ou NAMUR. Ce coupleur IO-Link transmet de manière fiable les signaux incrémentiels dans le monde de la communication IO-Link. De plus, un port USB est disponible pour lire les signaux convertis. La configuration de l'appareil s'effectue confortablement via l'interface USB ou bien via IO-Link à l'aide d'outils d'ingénierie courants.

Ce texte a été traduit par une machine.

Modèle

1 entrée incrémentale (A, /A, B, /B) pour HTL/TTL/RS422 pour NPN/PNP/NAMUR transmetteurs et capteurs
Interface IO-Link
Alimentation électrique 12... 30 V C.C.
Boîtier compact pour montage sur rail DIN de 35 mm
(Selon EN 60715)

Contenu de la livraison

Mode d'emploi

Description

Modèle

1 entrée incrémentale (A, /A, B, /B) pour HTL/TTL/RS422 pour NPN/PNP/NAMUR transmetteurs et capteurs
Interface IO-Link
Alimentation électrique 12... 30 V C.C.
Boîtier compact pour montage sur rail DIN de 35 mm
(Selon EN 60715)
