Name: Motrona 7379.5020.CO 7379.5020.CO Convertisseur de signal 1 pc(s)
Brand: Motrona
SKU: 3805214
Availability: BackOrder

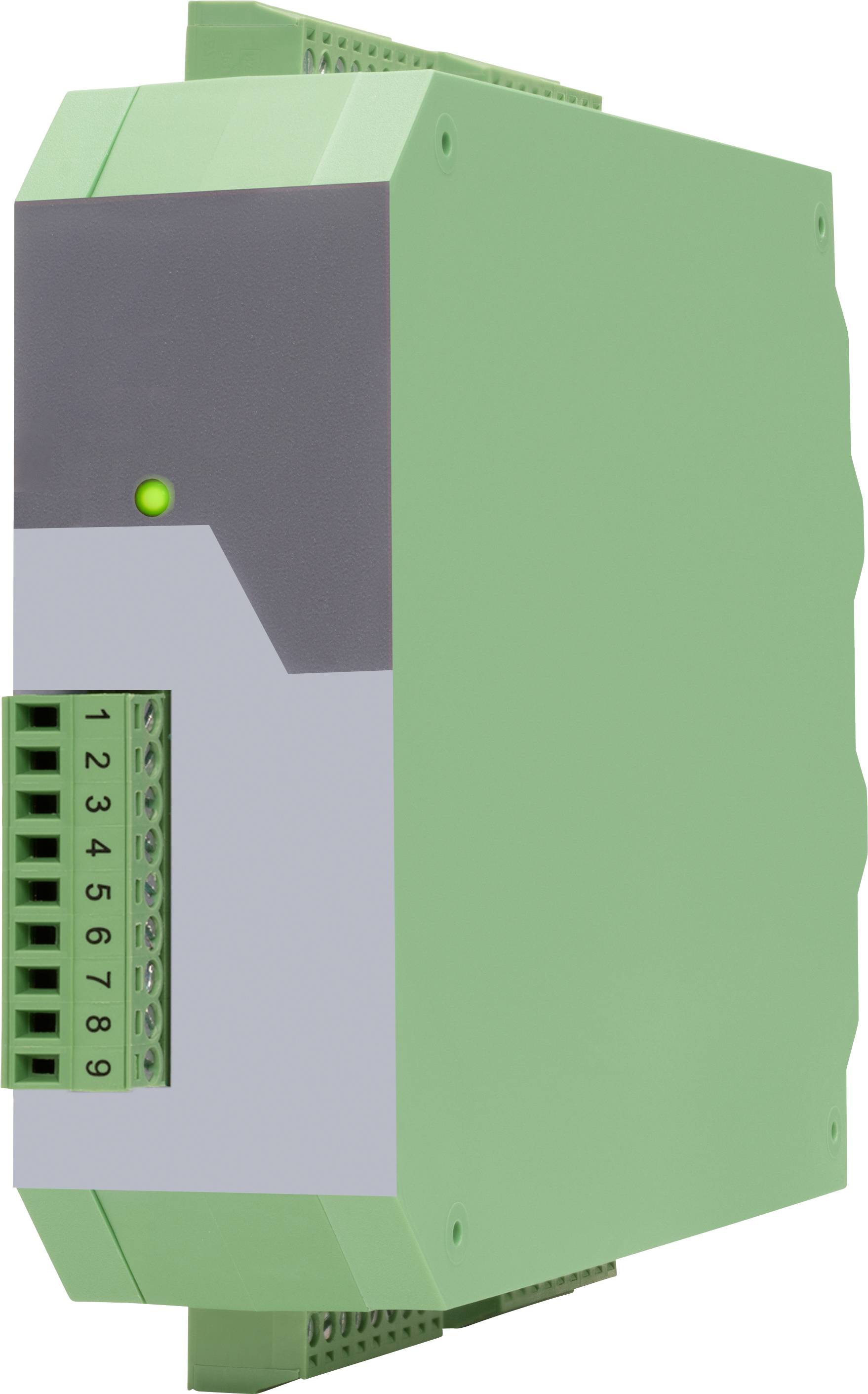

Module de contrôle DIN-rail industriel vert avec bloc de bornes avant et LED d'état éclairée, présenté isolé sur fond blanc.

Type de produit

Convertisseur de signal

Signal d'entrée max. (Courant)

20 mA

Signal d'entrée max. (tension)

10 V

Type

7379.5020.CO

Dim.

(L x l x H) 140 x 34 x 109 mm

Fiche technique (PDF)

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 341.95 / pièce(s))

CHF 341.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

AWG 16
Alimentation en tension - Circuit de protection : protection contre la polarisation
Sortie de référence – Tension de sortie : +10 V
Sortie de référence – Charge : max. 10 mA/ ≥ 1 kOhm
Entrées analogiques – Nombre : 4
Entrées analogiques – Configuration : 2x courant et 2x entrée de tension
Entrées analogiques – Résolution / précision : 16 bits / ± 0,2 % (25 °C)
Entrées Control – Nombre : 3
Entrées de contrôle – (option « CO ») Format : HTL, PNP (Low 0 … 3 V, High 9 … 30 V)
Entrées Control – Temps de réponse : env. 1 ms
Entrées Control – Temps de transmission (IO Link) : toutes les env. 1 ms - (temps de cycle IO Link)
Entrées Control – Charge : max. 2 mA à 24 VDC
Sorties de contrôle - Nombre: 2
Sorties Control – Temps de réponse : min. 1 ms
Sorties de contrôle (selon le réglage « Sampling Time » et « Moyenne Filter ») – Temps de transfert (IO Link) : toutes les 1 ms environ - (temps de cycle IO Link)
IO-Link – Assemblage / Spécification: Device / IO Link V1.1
Io-Link - débit binaire: COM 3 (230,4 kbit / s)
IO-Link - Port Class : Type A
IO-Link – Temps de cycle : min. 1 ms
Largeur de données IO-Link : 11 octets (4 x 2 octets (données d'entrée) + 1 octet (état CO) + 2 octets
Éléments d'affichage - Fonction : 1x LED verte pour la disponibilité ou l'état IO Link (avec l'option « CO »)
Boîtier – Matériau : plastique
Boîtier – Montage : sur rail DIN de 35 mm
Boîtier – Dimensions (L x H x P) : 34 x 100 x 131 mm
Boîtier (sans raccords) – Poids : env. 160 g
Boîtier (sans connecteurs) – indice de protection : IP20
Conditions ambiantes – Altitude : max. 2000 m d’altitude
Conditions ambiantes – Humidité de l’air : 80 % max. D’humidité relative jusqu’à 30 °C.

Type: 7379.5020.CO

Type de produit: Convertisseur de signal

Signal d'entrée max. (Courant): 20 mA

Signal d'entrée max. (tension): 10 V

Dim.: (L x l x H) 140 x 34 x 109 mm

Connexion: borne à vis

Signal de sortie (tension): 5 - 30 V (je nach Spannung an Com+), PNP

Signal de sortie (Courant): max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Tension de fonctionnement: 18 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement min.: 18 V/DC

Signal d'entrée (Tension): -10 - +10 V (1 MOhm)

Signal d'entrée (Courant): 0 - 20 mA / 4 - 20 mA (100 Ohm)

Résistance d'entrée: 1 MΩ

Contenu: 1 pc(s)

Configuration: Logiciel

Largeur: 34 mm

Hauteur: 109 mm

Longueur: 140 mm

Consommation électrique: 90 mA

Température ambiante max.: 60 °C

Température ambiante min.: -20 °C

Tension d'alimentation (num.): 24 V/DC

Tension d'alimentation U(B): 12 ... 30 VDC

Section câble flexible (max.): 1.5 mm²

Section de câble rigide (max.): 1.5 mm²

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3805214 Motrona 7379.5020.CO 7379.5020.CO Convertisseur de signal 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3805214 Motrona 7379.5020.CO 7379.5020.CO Convertisseur de signal 1 pc(s)

Description

Transducteur de signal avec 2 entrées analogiques pour le courant et 2 entrées analogiques pour la tension, ainsi qu'interface IO-Link. Le convertisseur avec option CO dispose en outre de 3 entrées de commande et de 2 sorties de contrôle. Ce coupleur IO-Link transmet de manière fiable les signaux incrémentiels dans le monde de la communication IO-Link. De plus, un port USB est disponible pour lire les signaux convertis. La configuration de l'appareil s'effectue confortablement via l'interface USB ou bien via IO-Link à l'aide d'outils d'ingénierie courants.
