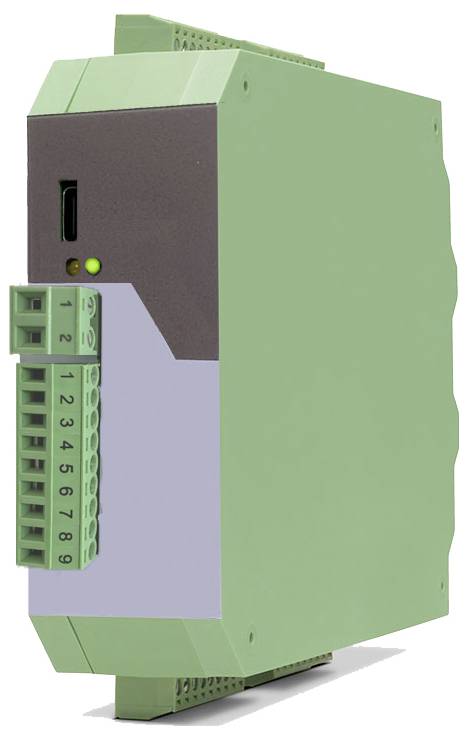

Motrona 6890.5020.RL 6890.5020.RL Contrôleur de vitesse de rotation Nombre de sorties relais: 4
N° réf. fabricant :
Code produit :
Type de produit
Contrôleur de vitesse de rotation
Nombre de sorties relais
4
Tension de fonctionnement
30 V/DC
Type
6890.5020.RL
Entrées de mesure
Impulseingang im Format A. B. 90° [HTL] oder A. /A. B. /B [RS422] auch 1-spurig möglich; SSI-Ein-/Ausgang im Format CLOCK+. CLOCK-. DATA+. DATA- [RS422]. 32 Bit SSI; Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktive Sensoren; Control-Eingänge – Anzahl: 5; Inkremental-Eingänge – Spuren: A. B (HTL Single Ended. TTL Single Ended) A. /A. B. /B (RS422. HTL Differential); Inkremental-Eingänge – Konfigurationen: RS-422. HTL Differenziell. HTL Single Ended. TTL; Control-Eingänge – Format: HTL. PNP (Low 0 … 3 V. High 9 … 30 V); Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop. /Start Stop); 1x (Init In. /Init In)
Fiche technique (PDF)
Nombre
Total (CHF 491.95 / pièce(s))
CHF 491.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Entrées Control – Nombre : 5
- Entrées Control – Temps de réponse : env. 1 ms
- Entrées Control – Charge : max. 2 mA à 24 VDC
- Sorties de contrôle - Nombre: 4
- Sorties Control – Temps de réponse : min. 1 ms (selon le paramètre « Sampling Time (s) » et « Moyenne Filter », etc.)
- Boîtier – Matériau : plastique
- Boîtier – Montage : sur rail DIN de 35 mm
- Boîtier – Dimensions (L x H x P) : 34 x 100 x 131 mm
- Boîtier (sans connecteurs) – indice de protection : IP20
- Conditions ambiantes – Altitude : max. 2000 m d’altitude
- Alimentation du capteur – tension de sortie : 5 VDC et 24 VDC (environ 1 V inférieure à la tension d’entrée)
- Alimentation du transmetteur - courant de sortie : max. 200 mA
- Entrées incrémentielles – Traces : A, B (HTL Single Ended, TTL Single Ended) A, /A, B, /B (RS422, HTL Differential)
- Entrées incrémentielles – Configurations : RS-422, différentiel HTL, HTL Single Ended, TTL
- Entrées incrémentielles – RS422 : max. 1 MHz (signal différentiel RS-422 > 0.5 V)
- Entrées incrémentielles – différentiel HTL : max. 1 MHz (signal différentiel HTL > 1 V)
- Entrées incrémentielles – HTL Single Ended : max. 350 kHz, (faible : 0 … 5 V, haut : 9 … 30 V)
- Entrées incrémentielles – TTL : max. 350 kHz, (Low : 0 … 0.6V, High : 2.2 … 5V Précision
- Interface SSI – Entrée/sortie SSI : différentiel TTL (RS422)
- Interface SSI – Traces : Clock out, /Clock out, Data, /Data, Clock In, /Clock In
- Interface SSI – Configuration : Master ou esclave
- Interface SSI – Format : code binaire ou gris
- Interface SSI – Résolution : 10 … 32 bits
- Interface SSI – Charge : RI = env. 13 kOhm
- Sorties Control - Courant de sortie : max. 100 mA
- Température ambiante – Fonctionnement : -20°C … +60°C (non condensant)
- Alimentation en tension DC – Circuit de protection : protection contre la polarisation
- Alimentation en tension DC – Consommation de courant : env. 60 mA (sans charge)
- Sécurisation – externe : T 0,5 A
- Entrées Control – Format : HTL, PNP (Low 0 … 3 V, High 9 … 30 V)
- Sortie analogique – configuration : sortie courant ou tension
- Sortie analogique – Sortie courant : 0/4 … 20 mA (charge : max. 270 ohms) Résolution 16 bits
- Sortie analogique – temps de réponse : < 1 ms
- Sorties relais – (option RL) Configuration : changeur (sans potentiel)
- Sorties relais – Puissance de commutation c.a. : 115VAC / 0,6A ou 230VAC / 0,3A
- Sorties relais – Commutation DC : 30 VDC / 2A.
- Sorties relais – temps de réponse : env. 4 ms
- Taux de défaillance – MTBF en années: 55,8 a
- Alimentation en tension DC – Tension d’entrée : 18 … 30 VDC
- Raccordement – type de raccordement : borne à vis, 1,5 mm² / AWG 16
- Interface SSI - Fréquence : 100 kHz - 2 MHz (réglable)
- Interface Start/Stop – Entrée RS422 : 1 x (Start Stop, /Start Stop) ; 1 x (Init In, /Init In)
- Interface Start/Stop – sortie RS422 : 1 x (Init Out, /Init Out)
- Interface Start/Stop – Pulse init de largeur d’impulsion : 1…9 µs (réglable)
- Interface Start/Stop – Fréquence Init-Pulse : 62,5 Hz - 5000 Hz (réglable)
- Interface Start/Stop – Fréquence d’horloge Mesure du temps : 48 MHz
- Interface Start/Stop – Résolution : en fonction de la vitesse du guide d'onde du transmetteur.
- Sortie analogique – sortie de tension : -10…+10 V (max. 2 mA)
- Sorties de contrôle – format / niveau: 5 … 30 V (selon la tension sur COM+), PNP
- Interface série - Format: RS232
- Interface série – débit de bauds : 9600, 19200, 38400 ou 115200 bauds
- Interface série – Format de données: 8-even-1, 8-odd-1, 8-none-1, 8-none-2
- Interface USB – Version : USB-C
- Interface USB - Format de données: 8-none-1
- Interface USB – débit de production : 115200 bauds
- Affichage – LED : LED verte (prêt à fonctionner) LED jaune (erreur)
- Type
6890.5020.RL
- Type de produit
Contrôleur de vitesse de rotation
- Nombre de sorties relais
4
- Entrées de mesure
Impulseingang im Format A. B. 90° [HTL] oder A. /A. B. /B [RS422] auch 1-spurig möglich; SSI-Ein-/Ausgang im Format CLOCK+. CLOCK-. DATA+. DATA- [RS422]. 32 Bit SSI; Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktive Sensoren; Control-Eingänge – Anzahl: 5; Inkremental-Eingänge – Spuren: A. B (HTL Single Ended. TTL Single Ended) A. /A. B. /B (RS422. HTL Differential); Inkremental-Eingänge – Konfigurationen: RS-422. HTL Differenziell. HTL Single Ended. TTL; Control-Eingänge – Format: HTL. PNP (Low 0 … 3 V. High 9 … 30 V); Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop. /Start Stop); 1x (Init In. /Init In)
- Tension de fonctionnement
30 V/DC
- Dim.
(L x l x H) 140 x 34 x 118 mm
- Poids
160 g
- Largeur
34 mm
- Hauteur
118 mm
- Longueur
140 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3805210 Motrona 6890.5020.RL 6890.5020.RL Contrôleur de vitesse de rotation Nombre de sorties relais: 4
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3805210 Motrona 6890.5020.RL 6890.5020.RL Contrôleur de vitesse de rotation Nombre de sorties relais: 4
Description
L'appareil multifonctionnel offre une option puissante pour contrôler et évaluer les codeurs incrémentaux, les codeurs absolus et les capteurs de déplacement avec interface Start-Stop.
En option, l'appareil est également disponible sans 4 sorties relais. L'appareil surveille entre autres l'arrêt et le sens de rotation.
Ce texte a été traduit par une machine.
En option, l'appareil est également disponible sans 4 sorties relais. L'appareil surveille entre autres l'arrêt et le sens de rotation.
Ce texte a été traduit par une machine.
Modèle
- Entrée d'impulsion au format A, B, 90° [HTL] ou A, /A, B, /B [RS422] est également possible à 1 voie
- Fréquence d'entrée jusqu'à 1 MHz
- Entrée/sortie SSI au format CLOCK+, CLOCK, DATA+, DATA- [RS422], 32 bits
- Fréquence d'horloge SSI de 100 kHz ... 2 MHz
- Interface Start-Stop pour capteurs de déplacement absolus et capteurs magnétostrictifs
- 4 sorties fiscales
- Sortie analogique 16 bits (± 10 V ou 0/4 ... (StandBy : 20 mA)
- 4 sorties de relais
- Alimentation électrique 18... 30 V C.C.
- Sortie de tension auxiliaire +5 V pour alimenter les capteurs TTL
- Boîtier compact pour montage sur rail DIN de 35 mm (selon EN 60715)
- Paramétrage facile via l'interface utilisateur OS (freeware)
Contenu de la livraison
- Mode d'emploi
