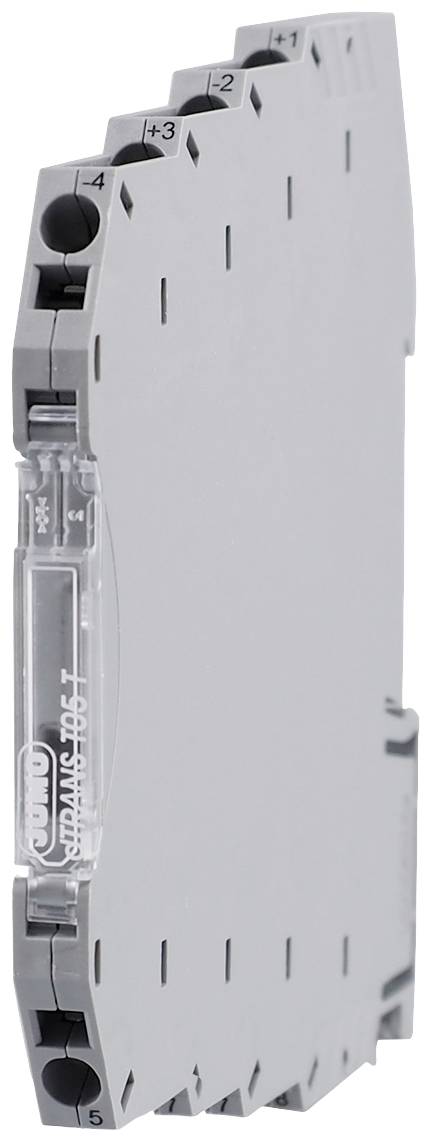

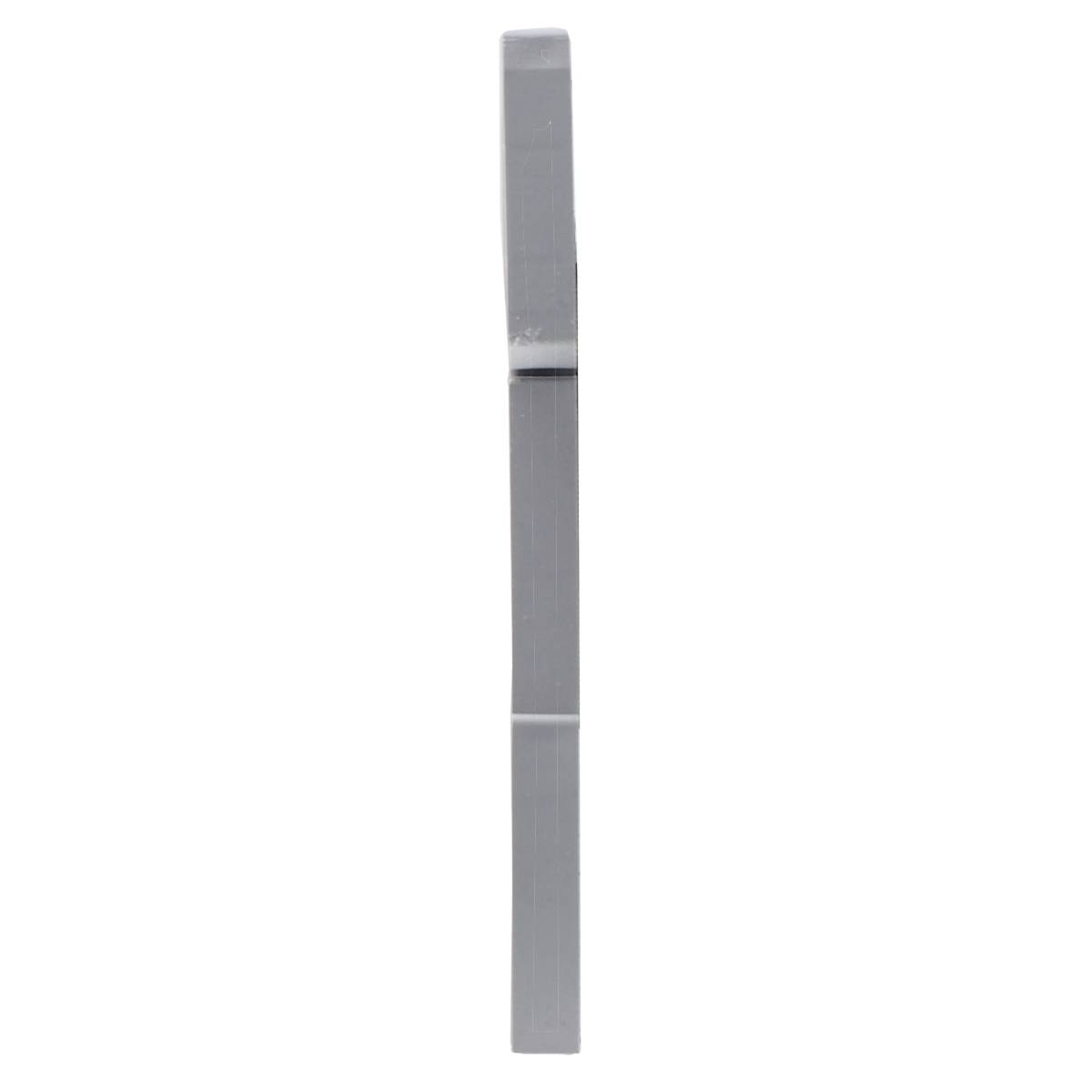

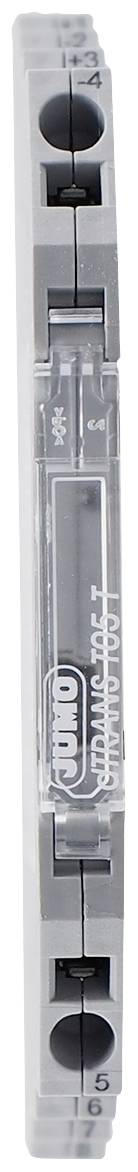

Jumo 00582221 00582221 Transducteur de mesure

Les convertisseurs de mesure enregistrent les signaux de sondes à résistance, thermocouples, potentiomètres ou rhéostats. Si on utilise un rhéostat ou une sonde à résistance, le raccordement du capteur du côté de l'entrée peut être de type 2, 3 ou 4 fils. Signaux de tension dans une plage de -100... +1100 mV peut également être détecté. Suivant l'entrée de mesure choisie, différentes linéarisations sont disponibles : linéaire, linéaire par rapport à la température ou linéarisation spécifique au client, configurable de manière confortable Comme signal de sortie, l'émetteur fournit 4... 20 ma ou 0 ... 10 V. L'entrée de mesure et le signal de sortie sont séparés galvaniquement les uns des autres. Pour les deux types, il est possible d'inverser le signal de sortie. Le programme Setup pour PC permet de configurer le convertisseur de mesure, en particulier le type de sonde, la technique de raccordement de la sonde, l'étendue de mesure (réglage libre) et la linéarisation. La connexion au PC s'effectue via un port USB qui ne nécessite pas de tension auxiliaire. Le port USB permet de lire les valeurs de process min./max. et les températures de fonctionnement min./max. mesurées par le convertisseur, et de vérifier en ligne le câblage du capteur. -Lire la température de fonctionnement et vérifier le câblage du capteur en ligne. Le mode de fonctionnement du convertisseur de mesure est signalé par une LED de contrôle bicolore (rouge/vert). Si le fonctionnement est normal, la LED est verte. S'il y a un défaut, par exemple une rupture de sonde, ceci-ci est indiqué un code de clignotement.
