Name: ifm Electronic incrémental Codeur 1 pc(s) ROP520 magnétique arbre creux 58.5 mm Piece
Brand: ifm Electronic
SKU: 3320863
Availability: BackOrder

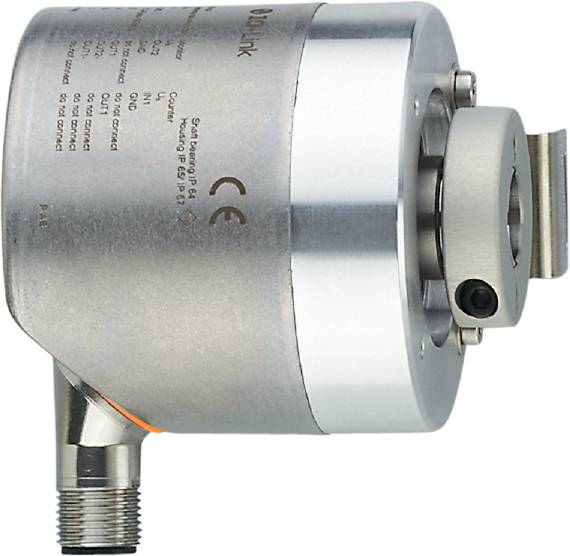

Capteur de mesure métallique argenté à tête circulaire et connecteur de câble latéral, utilisé pour déterminer avec précision la position.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Codeur

Modèle

incrémental

Tension de fonctionnement min.

4.75 V/DC

Tension de fonctionnement max.

30 V/DC

Fiche technique (PDF)

Livraison le mer. 18 novembre

Nombre

pièce(s)

Total (CHF 341.95 / pièce(s))

CHF 341.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'emballage: Piece

Type de produit: Codeur

Type: ROP520

Modèle: incrémental

Technologie: magnétique

Tension de fonctionnement min.: 4.75 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 4.75 - 30 V/DC

Interfaces: IO-Link

Branchement: M12

Orientation du connecteur: radial

Spécificités: afficheur LED

Nombre de paliers par rotation: 10000

Pulsations max. par rotation: 10000

Type de bride (modèle): arbre creux

Diam. bride: 58.5 mm

Type d'arbre: Arbre creux

Profondeur de l'arbre: 27 mm

Ø arbre: 12 mm

Matériau (bride): aluminium

Matériau (arbre): acier inoxydable

Matériau du boîtier: acier inoxydable

Précision: 0.1°

Température min.: -40 °C

Température max.: 85 °C

: IP65

Longueur: 69 mm

Diamètre: 58.5 mm

Dim.: (Ø x L) 58.5 mm x 69 mm

Conforme à la norme RoHS: oui

Contenu: 1 pc(s)

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Wellen-Art

Wellen-Ø

Betriebsspannung min.

Ausführung

Betriebsspannung max.

ifm Electronic Absolut Drehgeber 1 St. RM3006 Synchronflansch

Code produit :3321839

Livraison le mer. 18 novembre

Conrad Electronic

Vollwelle

6 mm

10 V/DC

Absolut

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 1'024.95^*

ifm Electronic Absolut Drehgeber 1 St. RM3007 Klemmflansch Piece

Code produit :3321834

Livraison le mer. 18 novembre

Conrad Electronic

Vollwelle

10 mm

10 V/DC

Absolut

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 969.95^*

ifm Electronic Absolut Drehgeber 1 St. RM3008

Code produit :3321882

Livraison le mer. 18 novembre

Conrad Electronic

Hohlwelle

12 mm

10 V/DC

Absolut

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 1'034.95^*

ifm Electronic Absolut Drehgeber 1 St. RM3010 Synchronflansch

Code produit :3321930

Livraison le mer. 18 novembre

Conrad Electronic

Hohlwelle

12 mm

10 V/DC

Absolut

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 1'194.95^*

ifm Electronic Absolut Drehgeber 1 St. RM3011 Klemmflansch

Code produit :3321871

Livraison le mer. 18 novembre

Conrad Electronic

Vollwelle

10 mm

10 V/DC

Absolut

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 1'014.95^*

ifm Electronic Absolut Drehgeber 1 St. RM7011 Synchronflansch

Code produit :3321817

Livraison le mer. 18 novembre

Conrad Electronic

Vollwelle

6 mm

10 V/DC

Absolut

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 969.95^*

ifm Electronic Absolut Drehgeber 1 St. RM7012 Klemmflansch

Code produit :3321815

Livraison le mer. 18 novembre

Conrad Electronic

Vollwelle

10 mm

10 V/DC

Absolut

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 959.95^*

ifm Electronic Absolut Drehgeber 1 St. RM7013 Klemmflansch

Code produit :3321877

Livraison le mer. 18 novembre

Conrad Electronic

Vollwelle

10 mm

10 V/DC

Absolut

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 1'084.95^*

ifm Electronic Absolut Drehgeber 1 St. RM8001 36.5 mm

Code produit :3320987

Livraison le mer. 18 novembre

Conrad Electronic

Vollwelle

6 mm

4.5 V/DC

Absolut

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 395.95^*

ifm Electronic Absolut Drehgeber 1 St. RM8002 36.5 mm

Code produit :3320993

Livraison le mer. 18 novembre

Conrad Electronic

Vollwelle

10 mm

4.5 V/DC

Absolut

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 393.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3320863 ifm Electronic incrémental Codeur 1 pc(s) ROP520 magnétique arbre creux 58.5 mm Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3320863 ifm Electronic incrémental Codeur 1 pc(s) ROP520 magnétique arbre creux 58.5 mm Piece

Description

Codeur incrémental
Arbre creux unidirectionnel Ø 12 mm
Système de détection magnétique
Résolution : 1...10 000 (réglage usine 1 024)
Fonction de sortie : HTL/TTL 50 mA
IO-Link 1.1
Affichage
Options à programmer : résolution/sens de rotation/HTL/TTL
Contrôleur de vitesse de rotation
Compteur à présélection
Indice de protection : IP65/IP67 (boîtier); IP64 (arbre)
Connecteur M12 (8 pôles)

Le codeur incremental ROP520 d'ifm electronic avec arbre creux unidirectionnel (diamètre de 12 mm) peut être installé directement sur le mécanisme d'entraînement. Le système de détection magnétique et la résolution de 1...10 000 impulsions garantissent la précision de mesure la plus élevée. La fonction de sortie peut être commutée entre HTL et TTL (50 mA). En outre, la résolution, le sens de rotation et des fonctions supplémentaires tel que le contrôleur de vitesse de rotation ou le compteur à présélection peuvent être programmés sur le codeur ROP520 via les boutons de commande et l'afficheur. La carcasse robuste en acier inoxydable se caractérise par l'indice de protection IP65/IP66/IP67 et IP64 (arbre). Le raccordement se fait via un connecteur M12 à 8 pôles qui peut être utilisé de façon radial ou axial. IO-Link 1.1 est également disponible pour la communication.
