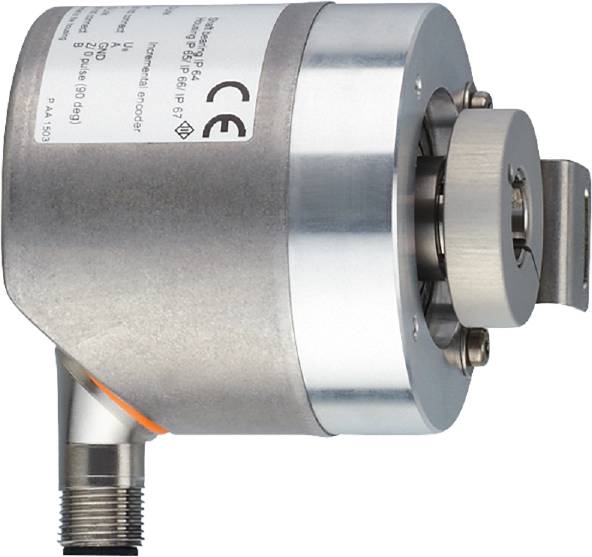

Photo non contractuelle
ifm Electronic incrémental Codeur 1 pc(s) RO3100 magnétique 58.5 mm Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Codeur
Modèle
incrémental
Tension de fonctionnement min.
4.75 V/DC
Tension de fonctionnement max.
30 V/DC
Fiche technique (PDF)
Nombre
Total (CHF 245.95 / pièce(s))
CHF 245.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Encodeur d'arbre creux ouvert simple face ifm RO3100
- Encodeur d'arbre creux ouvert d'un côté
- Diamètre de l'arbre : 12 mm.
- Résolution 1...10000
- IO-Link
- Connecteur M12
Caractéristiques techniques
- Dimensions [mm] : Ø 58,5 / L = 69
- Système d'échantillonnage : magnétique
- Résolution: 1...10000; (paramétrable; réglage d'usine: 1024) trait
- Encodeur rotatif de principe de fonctionnement : incrémental
- Précision de l'angle de l'encodeur [°] : 0.1
- Révision IO-Link : 1.1
- Type de transmission IO-Link : COM2 (38,4 kBaud)
- Température ambiante-1 [°C] : -40...85
- Couple de serrage [Nm] : < 0,7 ; (vis de fixation)
- Bride de fixation : Ø 58.5 mm
- Temps de mise en veille [s] : 0,5
- Tension de fonctionnement [V] : 4,75...30 DC
- Température de référence couple [°C] : 20
- Profondeur de montage de l'arbre [mm] : 27
- Modèle électrique : HTL/TTL
- Poids [g] : 425.000
- Interface de communication : IO-Link
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -40...85
- Max. Couple initial [Nm] : 2
- Max. Déport axial de l'arbre [mm] : 0,5
- Max. Vitesse de rotation électrique [tr/min] : 12000
- Max. Vitesse de rotation mécanique [tr/min] : 12000
- Max. Humidité relative admissible [%]: 95; (condensation non autorisée)
- Min. Durée du cycle de traitement [ms] : 2.3
- MTTF : 292
- Possibilités de paramétrage : résolution ; sens de rotation ; HTL ; TTL
- Décalage de phase A et B [°] : 90
- Fréquence de commutation [kHz] : 1000
- Indice de protection : IP 65 ; IP 66 ; (côté boîtier : IP 67 ; côté arbre : IP 65)
- Indice de protection: III
- Mode SIO : oui
- Connecteur : disposition des broches : 0063 - connecteur : 1 x M12, radial, utilisable également en axial ; axial ; codage : A ; corps de poignée : 1.4401 (acier inoxydable / 316) ; max. Longueur de câble : 100 m; (IO-Link : max. 20 m)
- Consommation de courant [ma] : < 150
- Protection contre l'inversion de polarité : oui
- Type d'arbre : arbre creux ouvert d'un côté
- Diamètre de l'arbre [mm] : 12
- Matériau de l'arbre : acier inoxydable
- Type d'emballage
Piece
- Type de produit
Codeur
- Type
RO3100
- Modèle
incrémental
- Technologie
magnétique
- Tension de fonctionnement min.
4.75 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
4.75 - 30 V/DC
- Interfaces
IO-Link
- Branchement
fiche mâle M12, 5 pôles
- Longueur de câble
100 m
- Orientation du connecteur
radial
- Pulsations max. par rotation
10000
- Diam. bride
58.5 mm
- Type d'arbre
Arbre creux
- Profondeur de l'arbre
27 mm
- Ø arbre
12 mm
- Matériau (bride)
aluminium
- Matériau (arbre)
acier inoxydable
- Matériau du boîtier
acier inoxydable
- Précision
0.1°
- Température min.
-40 °C
- Température max.
85 °C
IP65
IP66
- Longueur
69 mm
- Hauteur
69 mm
- Diamètre
58.5 mm
- Dim.
(Ø x H) 58.5 mm x 69 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3320423 ifm Electronic incrémental Codeur 1 pc(s) RO3100 magnétique 58.5 mm Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3320423 ifm Electronic incrémental Codeur 1 pc(s) RO3100 magnétique 58.5 mm Piece
Description
Encodeur d'arbre creux ouvert simple face ifm RO3100
