Name: ifm Electronic Détecteur pour vérin magnétique MR0101 MR0101 affleurant PNP, NPN (L x l x H) 30.5 x 5 x 6.5 mm
Brand: ifm Electronic
SKU: 3316308
Availability: BackOrder

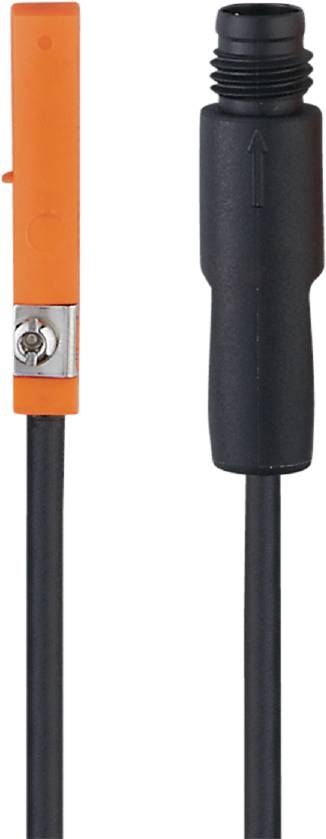

Un fil noir et un fil orange isolés avec des supports métalliques, disposés côte à côte.

Photo non contractuelle

Type de produit

Détecteur pour vérin

Tension de fonctionnement max.

60 V/DC

50 V/AC

Type de contact

1 NO (T)

Sorties

PNP

NPN

Modèle

magnétique

Fiche technique (PDF)

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 45.95 / pièce(s))

CHF 45.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Détecteur cylindrique avec contact Reed 30,5 x 5 x 6,5 mm sensibilité de réaction 2,1 mT protection contre l'inversion de polarité oui protection contre les courts-circuits non résistant aux surcharges non contact à fermeture AC/DC PNP/NPN câble PUR de 0,3 m connecteur M8 IP 65 IP 67 2 fils fréquence de commutation 1000 Hz AC / 1000 Hz DC

Type de produit: Détecteur pour vérin

Type: MR0101

Tension de fonctionnement min.: 5 V/DC
5 V/AC

Tension de fonctionnement max.: 60 V/DC
50 V/AC

Tension de fonctionnement: 5, 5 - 60, 50 V/DC, V/AC

Type de contact: 1 NO (T)

Sorties: PNP
NPN

Matériau du boîtier: PA

Modèle: magnétique

Type de montage: affleurant

Branchement: M8

Longueur de câble: 0.3 m

Spécificités: afficheur LED

Température min.: -25 °C

Température max.: 70 °C

: IP65
IP67

Longueur: 30.5 mm

Largeur: 5 mm

Hauteur: 6.5 mm

Dim.: (L x l x H) 30.5 x 5 x 6.5 mm

Contenu: 1 pc(s)

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Länge

Schaltabstand (max.)

Ausgänge

Anschluss

Produkt-Art

Kontaktart

Betriebsspannung max.

ifm Electronic Magnetsensor Magnetisch ME5010 ME5010 M8 PNP (Ø x H) 8 mm x 60 mm

Code produit :3318471

Livraison le mer. 2 décembre

Conrad Electronic

60 mm

PNP

Magnetsensor

1 Schließer

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 115.95^*

ifm Electronic Magnetsensor Magnetisch ME5011 ME5011 M8 bündig PNP (Ø x L) 8 mm x 50 mm

Code produit :3318376

Livraison le mer. 2 décembre

Conrad Electronic

50 mm

60 mm

PNP

Kabel, offenes Ende

Magnetsensor

1 Schließer

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

ifm Electronic Magnetsensor Magnetisch ME5015 ME5015 M8 NPN (Ø x L) 8 mm x 40 mm

Code produit :3318377

Livraison le mer. 2 décembre

Conrad Electronic

40 mm

60 mm

NPN

Kabel, offenes Ende

Magnetsensor

1 Schließer

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

ifm Electronic Magnetsensor Magnetisch MFS209 MFS209 M12 NPN (Ø x L) 12 mm x 60 mm

Code produit :3318039

Livraison le mer. 2 décembre

Conrad Electronic

60 mm

NPN

M12

Magnetsensor

1 Schließer

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 101.95^*

ifm Electronic Magnetsensor Magnetisch MFS210 MFS210 M12 PNP (Ø x L) 12 mm x 60 mm

Code produit :3318040

Livraison le mer. 2 décembre

Conrad Electronic

60 mm

PNP

M12

Magnetsensor

1 Öffner

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 101.95^*

ifm Electronic Magnetsensor Magnetisch MFS211 MFS211 M12 PNP (Ø x H) 12 mm x 60 mm

Code produit :3318041

Livraison le mer. 2 décembre

Conrad Electronic

60 mm

PNP

M12

Magnetsensor

1 Schließer

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 101.95^*

ifm Electronic Magnetsensor Magnetisch MFT202 MFT202 M12 PNP (Ø x L) 12 mm x 60 mm

Code produit :3318670

Livraison le mer. 2 décembre

Conrad Electronic

60 mm

PNP

M12

Magnetsensor

1 Schließer

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 123.95^*

ifm Electronic Magnetsensor Magnetisch MFT204 MFT204 M12 PNP (Ø x L) 12 mm x 60 mm

Code produit :3318242

Livraison le mer. 2 décembre

Conrad Electronic

60 mm

PNP

M12

Magnetsensor

1 Schließer

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 115.95^*

ifm Electronic Magnetsensor Magnetisch MGS204 MGS204 M18 x 1 PNP (Ø x H) 18 mm x 60 mm

Code produit :3318042

Livraison le mer. 2 décembre

Conrad Electronic

60 mm

70 mm

PNP

M12

Magnetsensor

1 Schließer

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 101.95^*

ifm Electronic Magnetsensor Magnetisch MGS205 MGS205 M18 x 1 NPN

Code produit :3318043

Livraison le mer. 2 décembre

Conrad Electronic

60 mm

70 mm

NPN

M12

Magnetsensor

1 Schließer

30 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 101.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3316308 ifm Electronic Détecteur pour vérin magnétique MR0101 MR0101 affleurant PNP, NPN (L x l x H) 30.5 x 5 x 6.5 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3316308 ifm Electronic Détecteur pour vérin magnétique MR0101 MR0101 affleurant PNP, NPN (L x l x H) 30.5 x 5 x 6.5 mm

Description

Capteur pour vérins à rainure en T avec Reed-Contact
Normalement ouvert
PNP/NPN
Tension d'alimentation : 5...120 V AC/DC
Technique de raccordement à 2 fils
Indice de protection : IP67
Câble pur de 0,3 m avec connecteur mâle M8 (raccordement à vis à clipper ).

Le capteur pour vérins à rainure en T MR0101 d´ifm avec un contact-Reed, fournit un signal de sortie NO. La technologie de raccordement à 2 fils PNP/NPN, la fixation autobloquante pratique et le câble de décharge de traction assurent une installation rapide et sécurisée. Ceci est assuré par le haut indice de protection IP 67. Le capteur est adapté pour une large plage de température de -25…70 °C. Le capteur encastrable est raccordé à l'aide d'un câble PUR de 0,3 m avec connecteur mâle M8 (raccordement à vis à clipper ). Le capteur pour vérins à rainure en T MR0101 est utilisé pour demander les positions de cylindres dans la technique d'emballage et de manutention, la détection de la position du piston, le contrôle de la position de cylindres.
