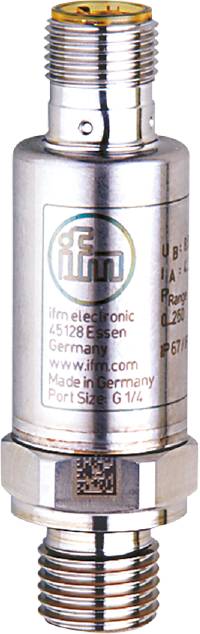

Photo non contractuelle
ifm Electronic Capteur de pression 1 pc(s) PT5504 0 MPa à 1 MPa M12 analogique Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur de pression
Branchement
M12
Modèle
pression relative
Gamme de mesure (pression) (max.)
1 MPa
Fiche technique (PDF)
Nombre
Total (CHF 203.95 / pièce(s))
CHF 203.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur de pression électronique ifm PT5504
- Pour une détection fiable de la pression du système dans les machines de travail mobiles
- Boîtier robuste en acier inoxydable avec une grande résistance aux chocs et aux vibrations
- Forme compacte pour une utilisation dans des conditions de montage réduites
- Durée de vie de plus de 60 millions de cycles d'impression
- Stabilité à long terme grâce à une précision de répétition élevée et une faible déviation de la courbe caractéristique
Caractéristiques techniques
- Courant de sortie analogique [ma] : 4...20
- Nombre de sorties analogiques : 1
- Nombre d'entrées et de sorties : nombre de sorties analogiques : 1
- Résistance à la pression [MPa] : 2,5
- Résistance à la pression [psi] : 360
- Déviation de la courbe caractéristique : < + 0,8 ; (avec dérive de vissage, erreur de point zéro et de tension, non-linéarité, hystérésis)
- Écart de linéarité écart-pourcentage : < ± 0,25 (BFSL) / ± < 0,5 (LS)
- Plage de mesure [MPa] : 0...1
- Min. Pression d'éclatement [MPa] : 30
- Température ambiante-1 [°C] : -40...100
- Précision de répétition de la plage de pourcentage : < ± 0,05 ; (en cas de variations de température : < 10 K)
- Couple de serrage [Nm] : 25...35 ; (couple recommandé ; en fonction de la lubrification, du joint et de la charge de compression)
- Application : pour une utilisation mobile
- Signal de sortie : signal analogique
- Temps de mise en veille [s] : < 0,1
- Tension de fonctionnement [V] : 8...32 DC
- Raccord process joint : HNBR ( DIN en ISO 1179-2)
- Elément de régulation présent : oui
- Type d'impression : pression relative
- Résistance à la pression [bar] : 25
- Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
- Nombre total de sorties : 1
- Poids [g] : 58.500
- Ecart d'hystérésis : < ± 0,2
- Protégé contre les courts-circuits : oui
- Température de stockage [°C] : -40...100
- Stabilité à long terme : < ± 0,1 ; (par 6 mois)
- Max. Bürde [Ω] : (UB - 8 V) / 21,5 ma ; @8V = 0 ; @12V max. 200 ; @24V max. 750
- Milieux : liquides et gazeux
- Température moyenne [°C] : -40...125
- Plage de mesure [bar] : 0...10
- Plage de mesure [kPa] : 0...1000
- Plage de mesure [psi] : 0...145
- Min. Pression de rupture [bar] : 300
- Min. Pression de rupture [psi] : 4350
- Min. Cycles d'impression : 60 millions ; (à une pression nominale de 1,2)
- Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
- MTTF 711
- Raccord process : raccord fileté G 1/4 filetage extérieur (DIN en ISO 1179-2)
- INDICE DE PROTECTION : IP 67 ; IP 69K
- Indice de protection: III
- Temps de réponse de saut sortie analogique [ms] : 2
- Connecteur : disposition des broches : 0180 - connecteur : 1 x M12 ; codage : A
- Coefficient de température point zéro: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Coefficient de température de la plage : < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Résistant aux surcharges : oui
- Résistance au vide [mbar] : -1000
- Protection contre l'inversion de polarité : oui
- Matériaux en contact avec Medium : 1.4542 (acier inoxydable / 17-4 PH / 630)
- Type d'emballage
Piece
- Type de produit
Capteur de pression
- Type
PT5504
- Branchement
M12
- Modèle
pression relative
- Temps de réponse
2 ms
- Sorties
courant analogique
- Signal de sortie (min.)
4 mA
- Sortie de signal max.
20 mA
- Interfaces
mâle M12
- Gamme de mesure (pression) minimale
0 MPa
- Gamme de mesure (pression) (max.)
1 MPa
- Plage de mesure (pression)
0 MPa à 1 MPa
- Tension de fonctionnement min.
8 V/DC
- Tension de fonctionnement max.
32 V/DC
- Tension de fonctionnement
8 - 32 V/DC
- Type de contact
analogique
- Pression d'éclatement
300 bar
- Raccord tuyau
Filetage extérieur G1/4
- Température min.
-40 °C
- Température max.
100 °C
- Poids
58.500 g
- Conforme à la norme RoHS
oui
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3319700 ifm Electronic Capteur de pression 1 pc(s) PT5504 0 MPa à 1 MPa M12 analogique Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3319700 ifm Electronic Capteur de pression 1 pc(s) PT5504 0 MPa à 1 MPa M12 analogique Piece
Description
Capteur de pression électronique ifm PT5504
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
