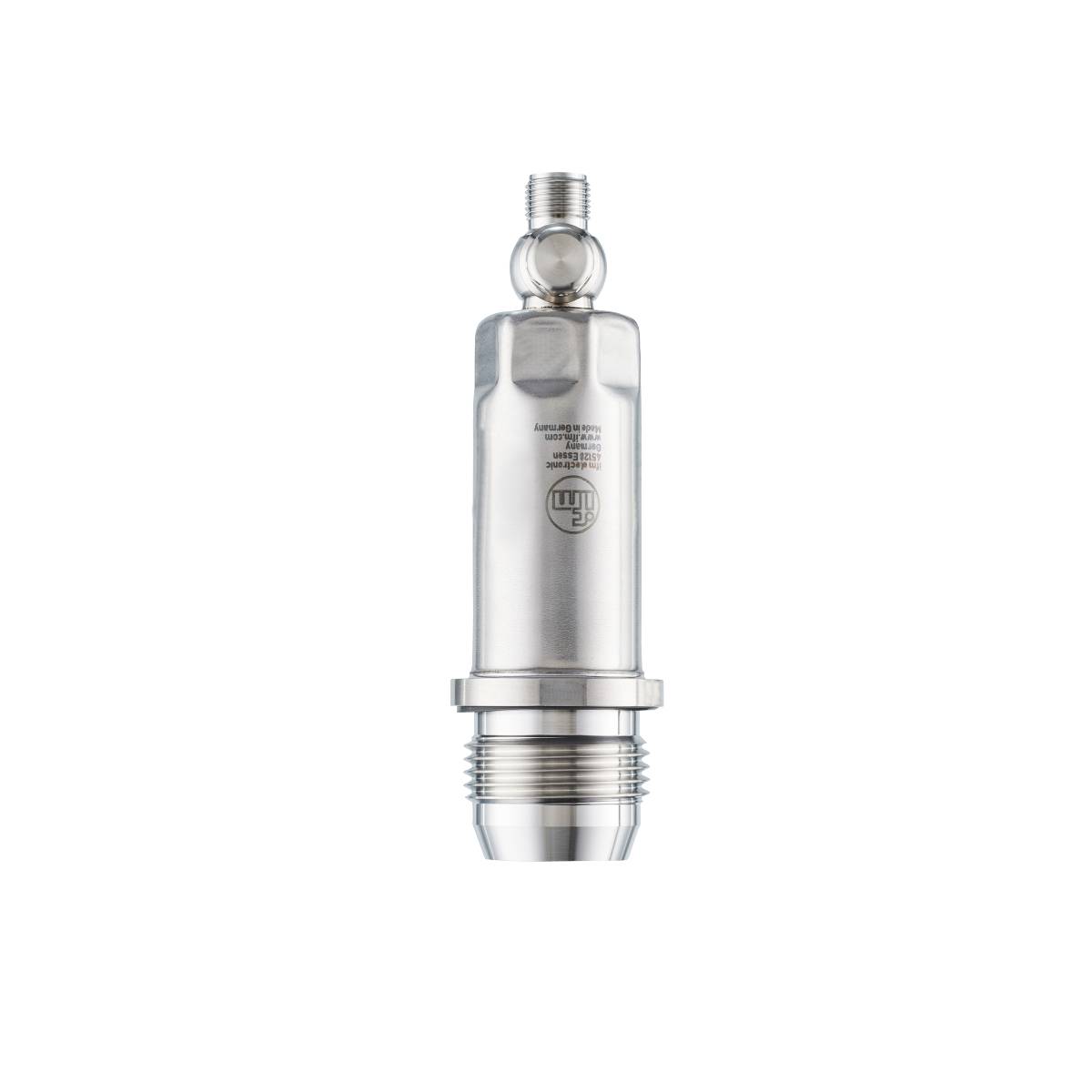

ifm Electronic Capteur de pression 1 pc(s) PM1608 -1.25 kPa à 25 kPa M12 analogique
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur de pression
Branchement
M12
Modèle
surpression
Gamme de mesure (pression) (max.)
25 kPa
Tension de fonctionnement max.
30 V/DC
Fiche technique (PDF)
Nombre
Total (CHF 799.95 / pièce(s))
CHF 799.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur de pression électronique ifm PM1608
- Boîtier robuste en acier inoxydable pour une utilisation dans l'industrie alimentaire et des boissons
- Design à encastrer frontal
- Résistant au nettoyage à haute pression avec des produits de nettoyage agressifs
- Haute résistance à la température et degré de protection élevé
- Sortie analogique précise et communication confortable via IO-Link
Caractéristiques techniques
- Courant de sortie analogique [ma] : 4...20 ; (évolutif)
- Point d'onde analogique [kPa] : 3,75...25
- Point d'analyse [mbar] : 37,5...250
- Point d'onde analogique [psi] : 0,544...3,626
- Point de départ analogique [kPa] : -1,25...20
- Point de départ analogique [mbar] : -12,5...200
- Point de départ analogique [psi] : -0,182...2,9
- Nombre de sorties analogiques : 1
- Nombre de sorties numériques : 1; (IO-Link)
- Nombre d'entrées et de sorties : nombre de sorties numériques : 1 ; nombre de sorties analogiques : 1
- Résistance à la pression [psi] : 84
- Révision IO-Link : 1.1
- Déviation de la courbe caractéristique : < ± 0,2 ; (linéarité avec hystérésis et répétabilité, réglage du point limite selon DIN en IEC 62828-1)
- Écart de linéarité - écart de pourcentage : < ± 0,15 ; (Turn down 1:1)
- Elément de mesure : cellule de mesure de pression capacitive céramique
- Principe de mesure niveau : hydrostatique
- Norme SDCI : IEC 61131-9
- Type de transmission IO-Link : COM2 (38,4 kBaud)
- Température ambiante-1 [°C] : -25...80
- Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K ; Turn down : 1:1)
- Couple de serrage [Nm] : 20
- Application : affleurant à l'avant pour l'industrie alimentaire et des boissons
- Signal de sortie : signal analogique ; IO-Link ; (configurable)
- Classe de port maître requise : A.
- Temps de mise en veille - 2_conducteurs [s] : 1
- Temps de mise en veille - 3_conducteurs [s] : 0,5
- Caractéristique spéciale : contacts dorés
- Tension de fonctionnement [V] : 18...30 DC
- Atténuation sortie analogique dAA [s] : 0...4
- Type d'impression : pression relative
- Résistance à la pression [kPa] : 600
- Résistance à la pression [mbar] : 6000
- Nombre total de sorties : 2
- Poids [g] : 304.800
- Indications concernant la précision / la déviation : pour plus d'informations, voir la section diagrammes et courbes
- Ecart d'hystérésis : < ± 0,15 ; (Turn down 1:1)
- Par paliers de [kPa] : 0,01
- Par paliers de [mbar] : 0.1
- Par paliers de [psi] : 0,002
- Fonctions IO-Link (azcyclique) : marquage spécifique à l'application ; température interne
- Résolution IO-Link impression [mbar] : 0.05
- Interface de communication : IO-Link
- Protégé contre les courts-circuits : oui
- Température de stockage [°C] : -40...100
- Stabilité à long terme : < 0,1 ; (Turn down 1:1 ; par an)
- MAWP pour les applications conformément à CRN [bar] : 10
- Max. Burette [Ω] : 700 ; (Ub = 24 V ; (Ub - 9 V) / 21,5 ma)
- Milieux : supports solides et solides ; milieux liquides et gazeux
- Température moyenne [°C] : -25...150
- Plage de mesure [bar] : -0,0125...0,25
- Plage de mesure [kPa] : -1,25...25
- Plage de mesure [mbar] : -12,5...250
- Plage de mesure [psi] : -0,182...3,626
- Min. Pression de rupture [kPa]: 3000
- Min. Pression de rupture [mbar] : 30000
- Min. Pression de rupture [psi] : 435
- Min. Cycles d'impression : 100 millions
- Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
- Min. Temps de cycle de traitement [ms]: 3.2
- MTTF : 323
- Profils : capteur de mesure numérique (0x000A), identification et diagnostic (0x4000)
- Raccord process : raccord fileté G 1 filetage extérieur cône d'étanchéité
- Données de processus analogiques : 3
- Données de processus binaires : 0
- INDICE DE PROTECTION : IP 67; IP 68; IP 69K
- Indice de protection: III
- Mode SIO : non
- Temps de réponse de saut sortie analogique - 2_conducteurs [ms] : 30
- Temps de réponse de saut sortie analogique - 3_conducteurs [ms] : 7
- Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
- Consommation de courant - 2_conducteurs [ma] : 3,5...21,5
- Consommation de courant - 3_conducteurs [ma] : < 45
- Surveillance de la température : non
- Sans rêve : oui
- Résistant aux surcharges : oui
- Résistance au vide [mbar] : -1000
- Protection contre l'inversion de polarité : oui
- Watchdog intégré : oui
- Matériaux en contact avec Medium : céramique (99,9 % Al2O3) ; 1.4435 (acier inoxydable / 316L) ; surface : Ra < 0,4 / Rz 4 ; PTFE
- Type de produit
Capteur de pression
- Type
PM1608
- Branchement
M12
- Modèle
surpression
- Signal de sortie (min.)
4 mA
- Sortie de signal max.
20 mA
- Interfaces
IO-Link
- Gamme de mesure (pression) minimale
-1.25 kPa
- Gamme de mesure (pression) (max.)
25 kPa
- Plage de mesure (pression)
-1.25 kPa à 25 kPa
- Tension de fonctionnement min.
18 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
18 - 30 V/DC
- Type de contact
analogique
IP67/IP69K
- Température min.
-25 °C
- Température max.
80 °C
- Poids
0.3020 kg
- Conforme à la norme RoHS
oui
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3321540 ifm Electronic Capteur de pression 1 pc(s) PM1608 -1.25 kPa à 25 kPa M12 analogique
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3321540 ifm Electronic Capteur de pression 1 pc(s) PM1608 -1.25 kPa à 25 kPa M12 analogique
Description
Capteur de pression électronique ifm PM1608
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
