Photo non contractuelle

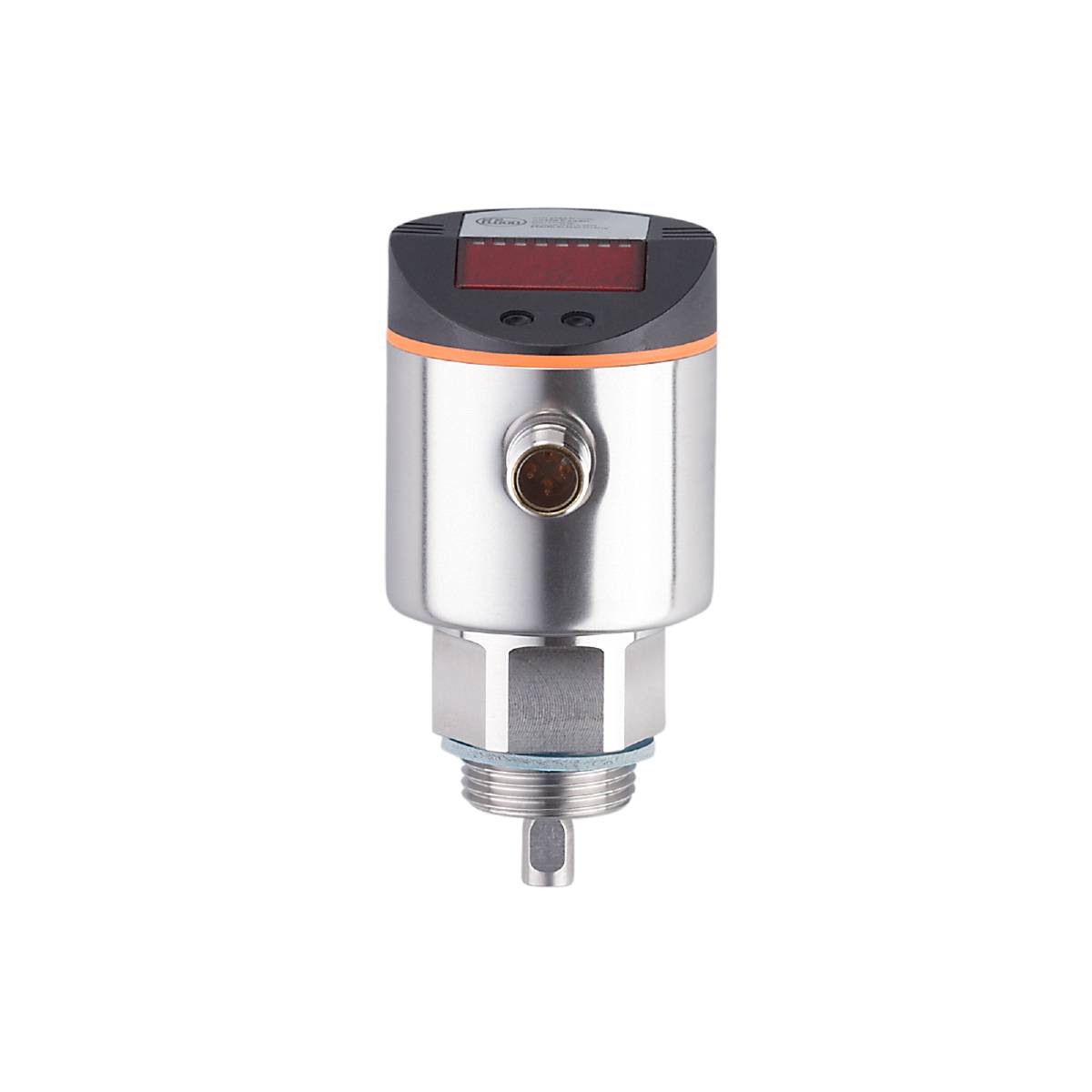

ifm Electronic Capteur de niveau électronique LR3000 LR3000 Tension de fonctionnement (gamme): 18 - 30 V/DC Plage de mes
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur de niveau électronique
Tension de fonctionnement min.
18 V/DC
Tension de fonctionnement max.
30 V/DC
Plage de mesure (max.)
1.58 m
Type
LR3000
Fiche technique (PDF)
Nombre
Total (CHF 564.95 / pièce(s))
CHF 564.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur de niveau électronique ifm LR3000
- Pour une surveillance fiable du niveau des réservoirs et des conteneurs
- Convient pour l'eau, les huiles et les lubrifiants de refroidissement
- Affichage LED à 4 chiffres facile à lire
- Système modulaire en électronique d'évaluation et tige de sonde
- Adaptation aux différentes hauteurs de récipient en réduisant la tige de la sonde
- Utilisation confortable via les touches ou le paramétrage via IO-Link
Caractéristiques techniques
- Plage active A [mm] : L-40 ; (pour le réglage sur huile et milieux à base d'huile : L-60)
- Tension de sortie analogique [V] : 0...10, inversable; (évolutif)
- Courant de sortie analogique [ma] : 4...20, inversable; (évolutif)
- Nombre de sorties analogiques : 1
- Nombre de sorties numériques : 1
- Nombre d'entrées et de sorties : nombre de sorties numériques : 1 ; nombre de sorties analogiques : 1
- Affichage : écran : 3 x LED, vert ; état de commutation : 1 x LED, jaune ; niveau : affichage alphanumérique, 4 chiffres ; paramétrage : affichage alphanumérique, 4 chiffres
- Révision IO-Link : 1.1
- Principe de mesure niveau : micro-ondes guidées
- NORME SDCI : IEC 61131-9 CDV
- Longueur de tige L [mm] : 100...1600
- Type de transmission IO-Link : COM2 (38,4 kBaud)
- Température ambiante-1 [°C] : -25...60
- Application : pour une utilisation industrielle
- Résolution [mm] : 1
- Modèle protection contre les courts-circuits : thermique, cadencé
- Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
- Signal de sortie : signal de commutation ; signal analogique ; IO-Link
- Classe de port maître requise : A.
- Temps de mise en veille [s] : < 3
- Caractéristique spéciale : contacts dorés
- Tension de fonctionnement [V] : 18...30 DC
- Intensité de courant durable de la sortie de commutation DC [ma] : 200
- Constante diélectrique du support : ≥ 1,8; (pour les supports avec DK 1,8...5 (par ex. huiles), un tube coaxial est nécessaire pour le fonctionnement)
- Résistance à la pression [bar] : 16
- Version électrique : PNP
- Milieux recommandés : eau; milieux à base d'eau; huiles; milieux à base d'huile
- Nombre total de sorties : 2
- Poids [g] : 378.400
- Hystérésis - plage de réglage [mm] : > 5
- Par incréments de - plage de réglage [mm] : 5
- Plage inactive I1 / I2 [mm] : 30 / 10 ; (pour le réglage sur huile et milieux à base d'huile : 30 / 30)
- Interface de communication : IO-Link
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -40...80
- MAWP pour les applications conformément à CRN [bar] : 16
- Max. Bürde [Ω]: 500
- max. Chute de tension sortie de commutation DC [V] : 2,5
- Milieux : liquides
- Erreur de mesure [mm] : ± 7
- Fréquence de mesure [Hz] : 4
- Min. Résistance de charge [Ω] : 2000
- Min. Durée du cycle de traitement [ms] : 2.3
- MTTF : 196
- Non utilisable pour : voir mode d'emploi, chapitre « utilisation conforme à la destination ».
- Tension du signal zéro [V] : 0
- Courant de signal zéro [ma] : 4,0
- Erreur de décalage [mm] : 5
- Profils : aucun profil
- Raccord process : raccord fileté G 3/4 filetage extérieur
- Données de processus analogiques : 1
- Données de processus binaires : 1
- Température process [°C] : -25...80 ; (90 < 1 h ; voir remarque)
- Point de commutation RP - plage de réglage [mm] : 10... L-35
- Point de commutation SP - plage de réglage [mm] : 15...L-30
- Indice de protection : IP67
- Indice de protection: III
- Mode SIO : oui
- Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
- Consommation de courant [ma] : < 30
- Influence de la température par 10 K : ± 0,2
- Résistant aux surcharges : oui
- Résistance au vide [mbar] : -1000
- Protection contre l'inversion de polarité : oui
- Tension de signal complet [V] : 10
- Courant de signal complet [ma] : 20
- Matériaux en contact avec Medium : 1.4305 (acier inoxydable / 303) ; raccord de sonde : 1.4435 (acier inoxydable / 316L) ; PTFE ; FKM ; joint : renforcé de fibres NBR
- Précision de répétition [mm] : ± 5
- Type de produit
Capteur de niveau électronique
- Type
LR3000
- Tension de fonctionnement min.
18 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
18 - 30 V/DC
- Spécificités
afficheur LED
- Branchement
M12
- Sorties
PNP
- Matériau
acier inoxydable
- Matériau isolant
NBR
- Matériau du boîtier
acier inoxydable V2A
- Température min. des médias
-25 °C
- Température max. des médias
80 °C
- Pression de service (max.)
16 bar
- Précision mesure ±
7 mm
- Plage de mesure (min.)
0.02 m
- Plage de mesure (max.)
1.58 m
- Plage de mesure
0.02 - 1.58 m
- Type de contact
1 NO (T)
IP67
- Poids
0.3790 kg
- Température ambiante min.
-25 °C
- Température ambiante max.
60 °C
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3321344 ifm Electronic Capteur de niveau électronique LR3000 LR3000 Tension de fonctionnement (gamme): 18 - 30 V/DC Plage de mes
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3321344 ifm Electronic Capteur de niveau électronique LR3000 LR3000 Tension de fonctionnement (gamme): 18 - 30 V/DC Plage de mes
Description
Capteur de niveau électronique ifm LR3000
