ifm Electronic Capteur de niveau électronique LK1024 LK1024 Tension de fonctionnement (gamme): 18 - 30 V/DC Plage de mes
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur de niveau électronique
Tension de fonctionnement min.
18 V/DC
Tension de fonctionnement max.
30 V/DC
Plage de mesure (max.)
0.636 m
Type
LK1024
Fiche technique (PDF)
Nombre
Total (CHF 579.95 / pièce(s))
CHF 579.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

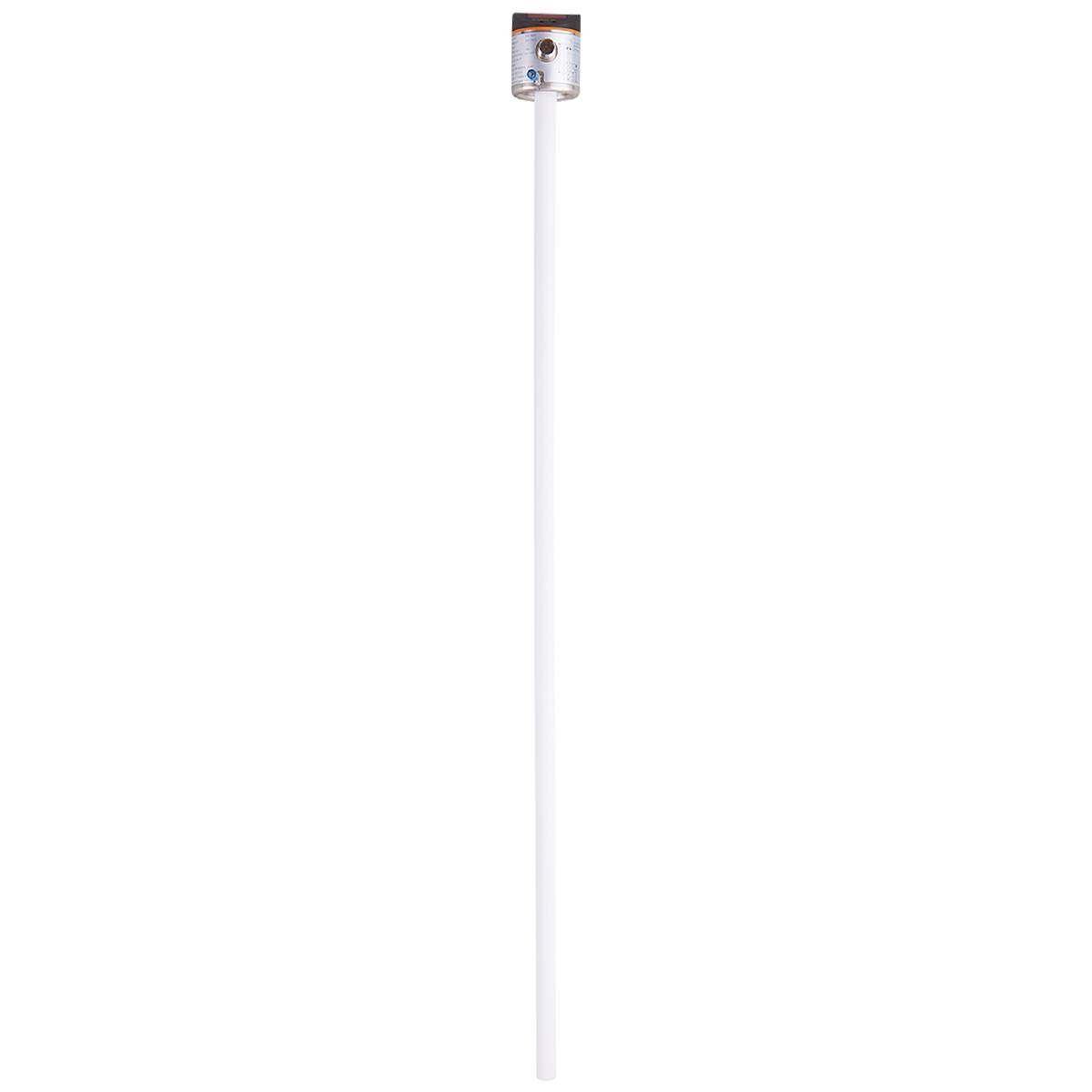

Capteur de niveau électronique ifm LK1024
- Pour une surveillance fiable du niveau des réservoirs et des conteneurs
- Convient pour l'eau, les huiles et les lubrifiants de refroidissement
- Affichage LED à 4 chiffres facile à lire
- Utilisation confortable via les touches ou le paramétrage via IO-Link
Caractéristiques techniques
- Dimensions [mm] : Ø 16
- Plage active A [mm] : 585
- Nombre de sorties numériques : 2
- Nombre d'entrées et de sorties : nombre de sorties numériques : 2
- Affichage : unité d'affichage / état : 2 x LED, vert (cm, inch) ; état de commutation : 2 x LED, jaune ; valeurs mesurées : affichage alphanumérique, 4 chiffres ; paramétrage : affichage alphanumérique, 4 chiffres
- Révision IO-Link : 1.1
- Principe de mesure niveau : capacitif
- Norme SDCI : IEC 61131-9
- Longueur de tige L [mm] : 728
- Type de transmission IO-Link : COM2 (38,4 kBaud)
- Température ambiante-1 [°C] : 0...60
- Réglage d'usine : liquide de refroidissement à base d'eau ; eau ; milieux similaires à l'eau
- Précision de répétition : ± 2
- Résolution [mm] : 5
- Modèle protection contre les courts-circuits : thermique, cadencé
- Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
- Signal de sortie : signal de commutation ; IO-Link
- Pression du réservoir [bar] : 0,5 ; (pour montage avec accessoires de montage : E43001 - E43007, E43019)
- Classe de port maître requise : A.
- Temps de mise en veille [s] : < 3
- Caractéristique spéciale : contacts dorés
- Tension de fonctionnement [V] : 18...30 DC
- Intensité de courant durable de la sortie de commutation DC [ma] : 200
- Constante diélectrique du support : > 2
- Version électrique : PNP/NPN
- Nombre total de sorties : 2
- Poids [g] : 552.400
- Hystérésis OP - plage de réglage [mm] : 4
- Par incréments de - plage de réglage [mm] : 10
- Plage inactive I1 / I2 [mm] : 104 / 39
- Interface de communication : IO-Link
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -25...80
- Max. Vitesse du changement de niveau [mm/s] : 300
- max. Chute de tension sortie de commutation DC [V] : 2,5
- Milieu : liquide de refroidissement à base d'eau; huiles; milieux à base d'huile; eau; milieux similaires à l'eau

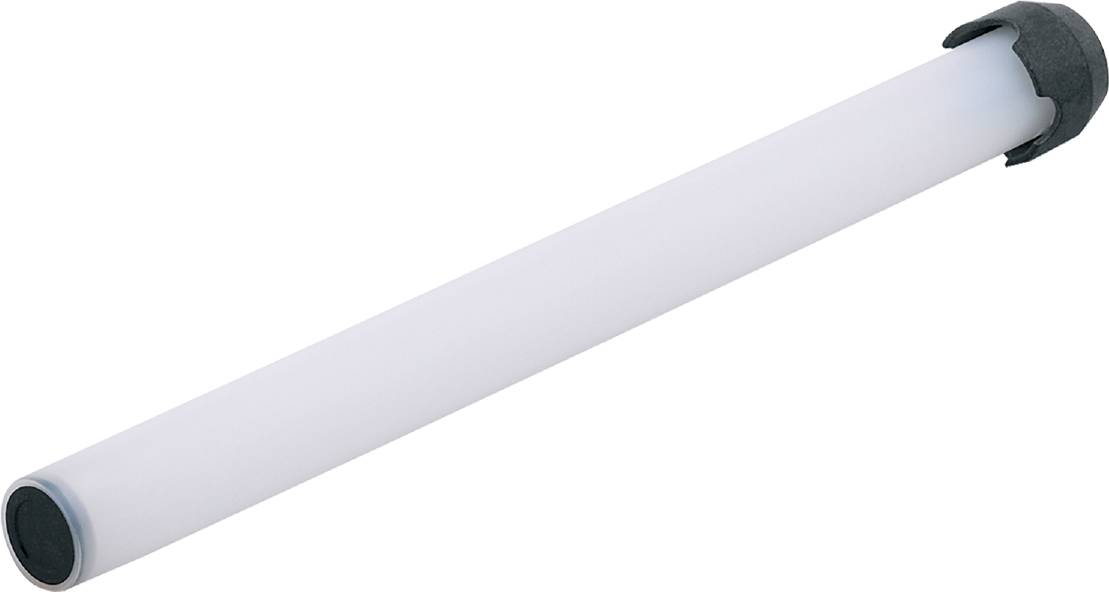

- Température moyenne - lubrifiant pour embout [°C] : 0...35 ; (avec tube de température E43102 : 35...55)
- Température moyenne - Oel [°C] : 0...70
- Température moyenne - eau [°C] : 0...35; (avec tube de température E43102 : 35...55)
- Température moyenne à court terme - Oel [°C] : 0...90; (< 1 h)
- Erreur de mesure : ± 5
- Min. Temps de cycle de traitement [ms]: 3.2
- MTTF : 265
- Non utilisable pour : milieux fortement conducteurs ; milieux adhérents ; granulés ; matériaux en vrac ; acides ; alcalis; secteur alimentaire et galvanisation
- Possibilités de paramétrage : hystérésis / fenêtre ; N/O / N/O ; logique de commutation ; position SP/RP ; réglage OP ; sélection du support ; réglage du décalage ; temporisation de commutation/de réinitialisation
- Profil : capteur Smart : variable process Data ; identification de l'appareil, diagnostic de l'appareil
- Données de processus analogiques : 2
- Données de processus binaires : 2
- Point de référence OP - plage de réglage [mm] : 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610- OFF
- Point de commutation RP - plage de réglage [mm] : 50...580
- Point de commutation SP - plage de réglage [mm] : 60...590
- Indice de protection : IP67
- Indice de protection: III
- Mode SIO : oui
- Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
- Consommation de courant [ma] : < 50
- Résistant aux surcharges : oui
- Protection contre l'inversion de polarité : oui
- Matériaux en contact avec : PP
- Type de produit
Capteur de niveau électronique
- Type
LK1024
- Tension de fonctionnement min.
18 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
18 - 30 V/DC
- Spécificités
afficheur LED
- Branchement
M12
- Sorties
PNP
NPN
- Matériau
PP
- Matériau du boîtier
acier inoxydable V2A
- Température min. des médias
0 °C
- Température max. des médias
70 °C
- Pression de service (max.)
0.5 bar
- Plage de mesure (min.)
0.05 m
- Plage de mesure (max.)
0.636 m
- Plage de mesure
0.05 - 0.636 m
IP67
- Poids
0.5070 kg
- Température ambiante min.
0 °C
- Température ambiante max.
60 °C
- Diamètre
16 mm
- Dim.
(Ø) 16 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3321405 ifm Electronic Capteur de niveau électronique LK1024 LK1024 Tension de fonctionnement (gamme): 18 - 30 V/DC Plage de mes
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3321405 ifm Electronic Capteur de niveau électronique LK1024 LK1024 Tension de fonctionnement (gamme): 18 - 30 V/DC Plage de mes
Description
Capteur de niveau électronique ifm LK1024
