Name: HARTING 15150442601333 Connecteur mâle Nbr de rangées 2 1 pc(s)
Brand: HARTING
SKU: 3002426
Availability: BackOrder

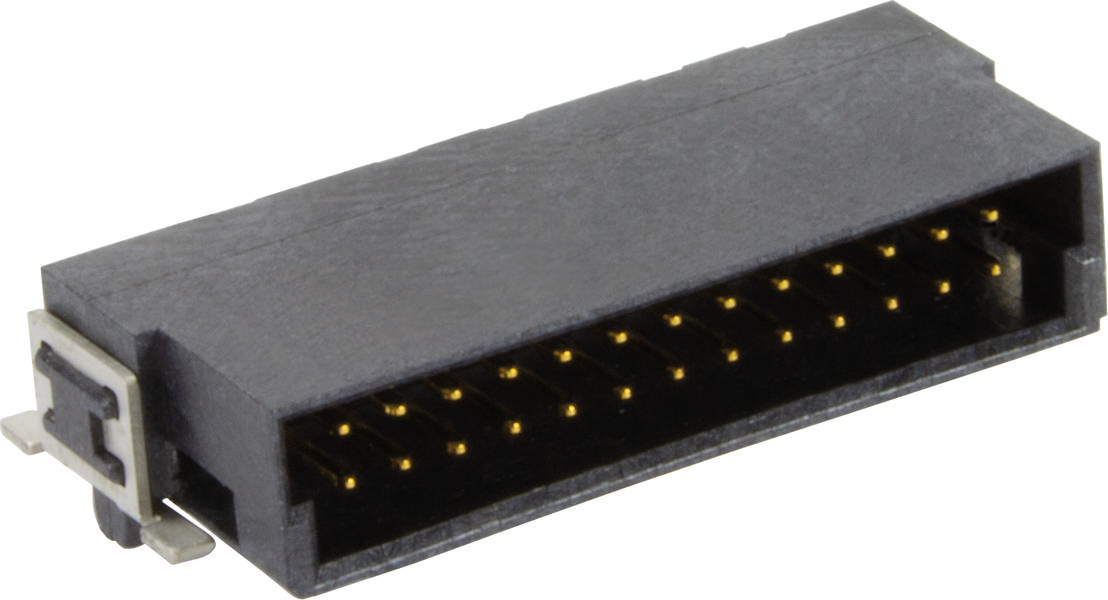

Connecteur électrique noir avec plusieurs contacts dorés, adapté pour la connexion de cartes de circuit imprimé.

Type de produit

Connecteur mâle

Forme

coudé

Dimension grille

1.27 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

Livraison le mar., 9 mars 2027

Nombre

pièce(s)

Total (CHF 8.40 / pièce(s))

CHF 10.95

-23 %

CHF 8.40

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

Nbr total de pôles 44
Nbr de rangées 2
Contenu 1 pc(s)

Caractéristiques techniques

Série : har-flex ®
Composant : barre de coupe
Description du contact : coudé
Type de connexion : connexion à souder par réflecteur (SMT)
Type de connexion : carte mère à carte fille; carte répéteur; carte circuit imprimé à câble
Nombre de contacts : 44
Rangées de contacts enfichables : 2
Grille, côté connexion : 1,27 mm
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : < 25 mΩ
Température limite: -55 ... +125 °C
Force de traction et de traction : ≈ 22 N
Cycles d'accouplement : ≥ 500
Tension de test Ueff : 0,5 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : polymère crystal-polymer (LCP)
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Poids net : 23 g
Désignation : signal
Grille, côté enfichable : 1,27 mm
Voie aérienne: ≥ 0,4 mm
Distance de fuite : ≥ 0,4 mm

Type de produit: Connecteur mâle

Forme: coudé

Nbr total de pôles: 44

Nbr de rangées: 2

Dimension grille: 1.27 mm

Connexion: SMT

Matériau boîtier: PA

Référence fabricant: 15150442601333

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 15 15 044 2601 333

Résistance de continuité: 25 mΩ

Résistance d'isolement: 109 Ω

: Printed circuit board to cable

: Other

: 44

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 1.27 mm

: 2

: 1.27 mm

: Liquid crystal polymer

: 0°/180° (horizontal)

: Other

Documents & téléchargements

Fiche technique

Fiche technique 3002426 HARTING 15150442601333 Connecteur mâle Nbr de rangées 2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3002426 HARTING 15150442601333 Connecteur mâle Nbr de rangées 2 1 pc(s)

Description

Barre porte-lame, connexion à souder par réflecteur (SMT), contacts : 44, coudée, alliage de cuivre, métaux précieux sur les côtés ni, SN sur les côtés ni
