Name: HARTING 14120914005000 Connecteur mâle Nbr de rangées 1 1 pc(s)
Brand: HARTING
SKU: 3000511
Availability: BackOrder

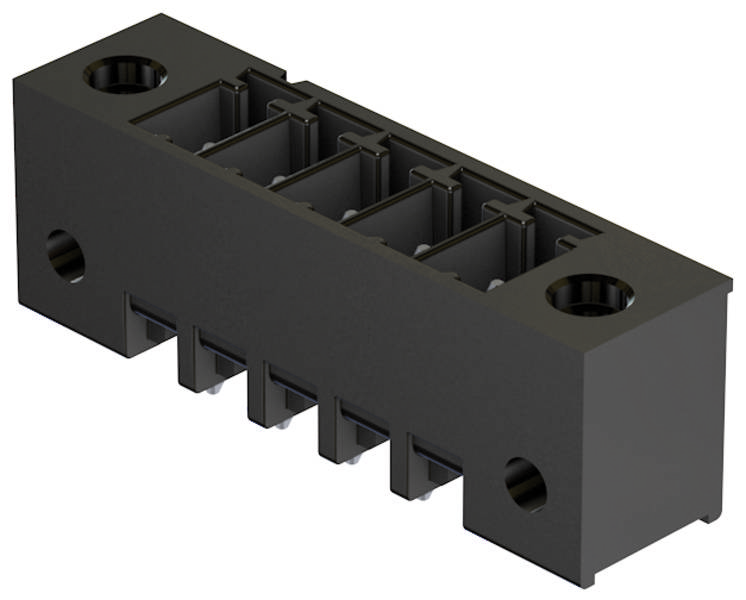

Connecteur en plastique noir avec cinq emplacements et deux trous de fixation latéraux.

Type de produit

Connecteur mâle

Dimension grille

3.5 mm

Contenu

1 pc(s)

Nbr total de pôles

Nbr de rangées

Fiche technique (PDF)

Livraison le lun., 18 janvier 2027

Nombre

pièce(s)

Total (CHF 3.80 / pièce(s))

CHF 3.80

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Embase

Nbr total de pôles 9
Nbr de rangées 1
Contenu 1 pc(s)

Caractéristiques techniques

Série : har-flexicon ®
Composant : barre de base
Type de connexion : connexion à souder par réflecteur (THR)
Type de connexion : carte de circuit imprimé vers câble
Nombre de contacts : 9
Rangées de contacts enfichables : 1
Grille, côté connexion : 3,5 mm
Courant nominal : ‌ 11 A.
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : ≤ 15 mΩ
Température limite: -40 ... 0...+110 °C
Groupe de matériaux isolants : I (600 ≤ CTI)
Matériau utilisé : polyamide (PA) ; polyphthalamide (PPA)
Couleur : noir
Matériau des contacts : alliage de cuivre
Surface de contact : SN par contact ni ; SN par contact ni
Classe de combustible selon UL 94 : V-0
Poids net : 2,58 g
Tension de mesure : 150 V
Tension nominale : 2,5 kV
Degré de pollution : 3
Fixation ci : avec bride filetée
Codage : codes à commander séparément.
Force d'accouplement : ≤ 27 N
Force de traction : ≥ 13,5 N
Description : vertical
Homologations : UKCA

Type de produit: Connecteur mâle

Nbr total de pôles: 9

Nbr de rangées: 1

Dimension grille: 3.5 mm

Courant nominal: 11 A

Courant nominal - arrondi: 11 A

Connexion: THR

Couleur: noir

Matériau boîtier: PA

Référence fabricant: 14120914005000

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 14 12 091 4005 000

Résistance de continuité: 15 mΩ

Résistance d'isolement: 109 Ω

Tension nominale: 150 V

: Printed circuit board to cable

: Other

: 150 V

: 9

: Other

: -40-110 °C

: Other

: 2.5 kV

: Soldering connection

: Tin

: 3.5 mm

: 1

: Polyamide (PA)

: Other

: Flange

: 11 A

Documents & téléchargements

Fiche technique

Fiche technique 3000511 HARTING 14120914005000 Connecteur mâle Nbr de rangées 1 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3000511 HARTING 14120914005000 Connecteur mâle Nbr de rangées 1 1 pc(s)

Description

Barrette de base, verticale, courant nominal : 11 A, contacts : 9, alliage de cuivre, SN sur le côté ni, SN sur le côté ni
